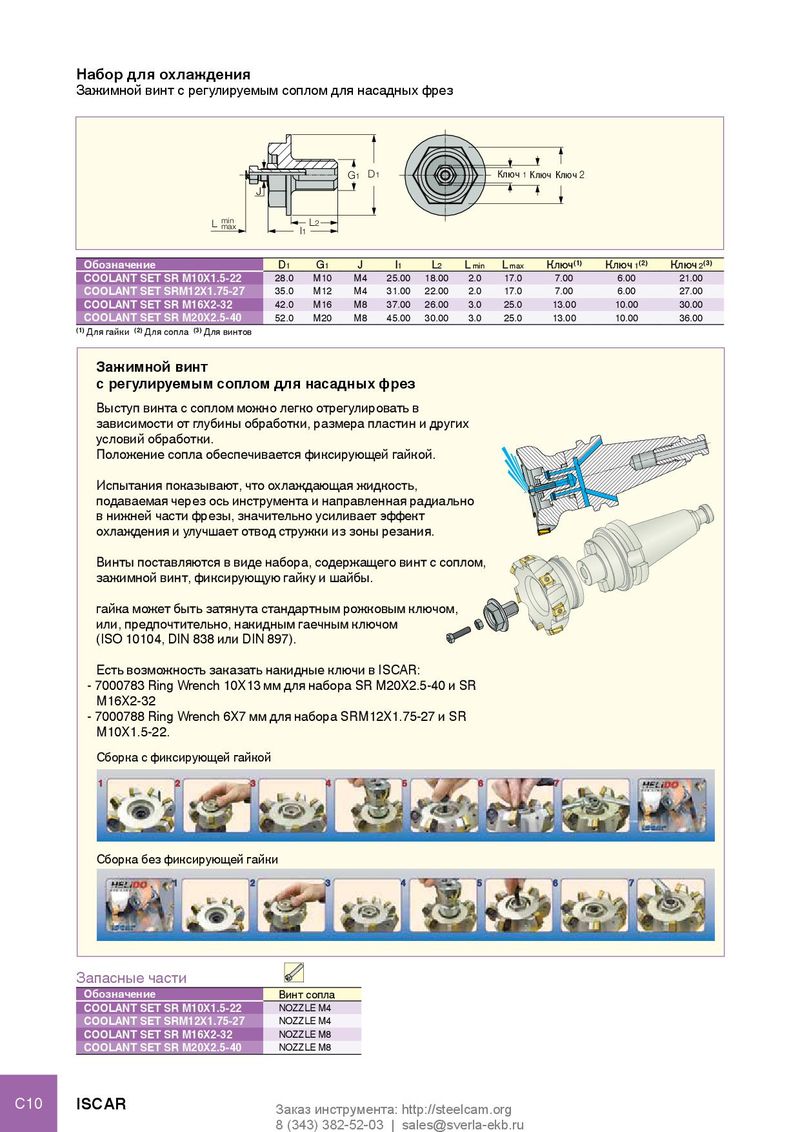

Набор для охлаждения
Зажимной винт с регулируемым соплом для насадных фрез
| G1 | D1 | Ключ 1 Ключ Ключ 2 | |
| J |
L min L2 max l 1
| Обозначение | D1 | G1 | J | l1 | L2 | L min | L max | Ключ(1) | Ключ 1(2) | Ключ 2(3) | |
| COOLANT SET SR M10X1.5-22 | 28.0 | M10 | M4 | 25.00 | 18.00 | 2.0 | 17.0 | 7.00 | 6.00 | 21.00 | |
| COOLANT SET SRM12X1.75-27 | 35.0 | M12 | M4 | 31.00 | 22.00 | 2.0 | 17.0 | 7.00 | 6.00 | 27.00 | |
| COOLANT SET SR M16X2-32 | 42.0 | M16 | M8 | 37.00 | 26.00 | 3.0 | 25.0 | 13.00 | 10.00 | 30.00 | |
| COOLANT SET SR M20X2.5-40 | 52.0 | M20 | M8 | 45.00 | 30.00 | 3.0 | 25.0 | 13.00 | 10.00 | 36.00 |
(1) Для гайки (2) Для сопла (3) Для винтов Зажимной винт с регулируемым соплом для насадных фрез Выступ винта с соплом можно легко отрегулировать в
зависимости от глубины обработки, размера пластин и других
условий обработки. Положение сопла обеспечивается фиксирующей гайкой. Испытания показывают, что охлаждающая жидкость,
подаваемая через ось инструмента и направленная радиально
в нижней части фрезы, значительно усиливает эффект
охлаждения и улучшает отвод стружки из зоны резания. Винты поставляются в виде набора, содержащего винт с соплом, зажимной винт, фиксирующую гайку и шайбы. гайка может быть затянута стандартным рожковым ключом,
или, предпочтительно, накидным гаечным ключом
(ISO 10104, DIN 838 или DIN 897). Есть возможность заказать накидные ключи в ISCAR:
- 7000783 Ring Wrench 10X13 мм для набора SR M20X2.5-40 и SR
M16X2-32
- 7000788 Ring Wrench 6X7 мм для набора SRM12X1.75-27 и SR
M10X1.5-22.
Сборка с фиксирующей гайкой
1 2 3 4 5 6 7
7103284 06/08
Сборка без фиксирующей гайки
1 2 3 4 5 6 7
Запасные части
| Обозначение | Винт сопла |
| COOLANT SET SR M10X1.5-22 | NOZZLE M4 |
| COOLANT SET SRM12X1.75-27 | NOZZLE M4 |
| COOLANT SET SR M16X2-32 | NOZZLE M8 |
| COOLANT SET SR M20X2.5-40 | NOZZLE M8 |
