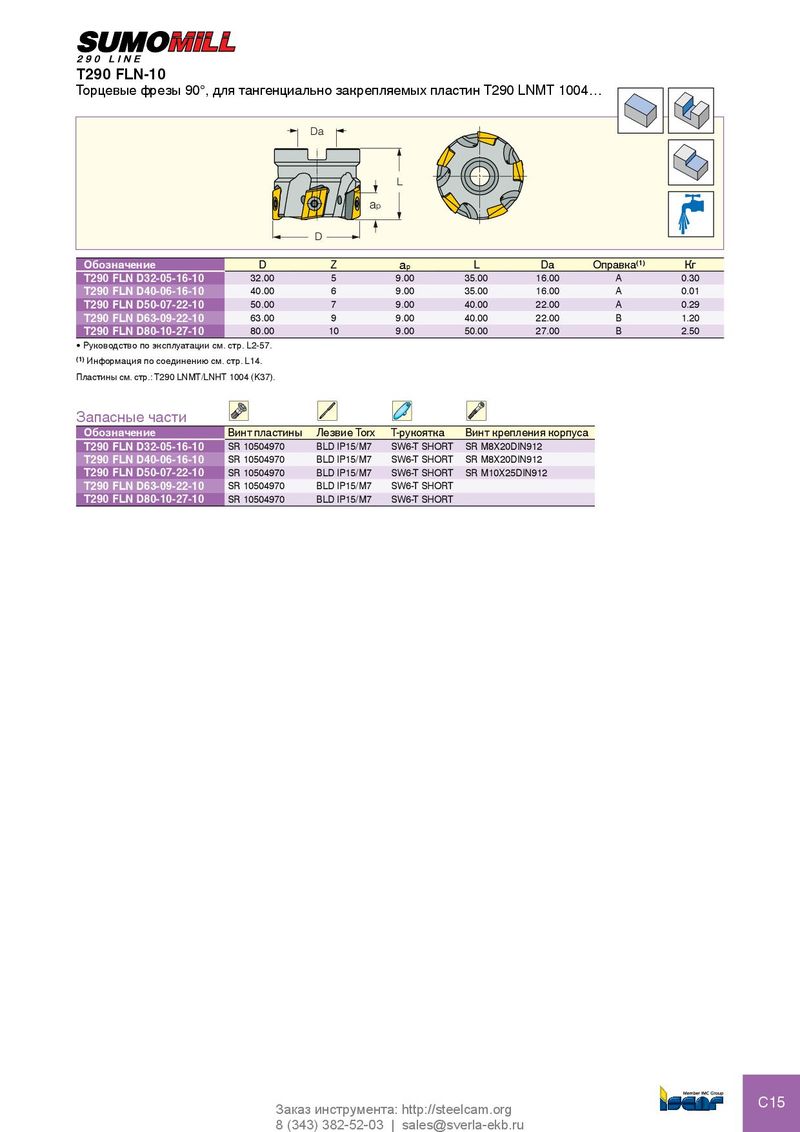

Торцевые фрезы 90°, для тангенциально закрепляемых пластин T290 LNMT 1004…
| Da | |||||
| D | ap L | ||||
| Обозначение | D Z | ap | L | Da | Оправка(1) Кг |
| T290 FLN D32-05-16-10 | 32.00 5 | 9.00 | 35.00 | 16.00 | A 0.30 |
| T290 FLN D40-06-16-10 | 40.00 6 | 9.00 | 35.00 | 16.00 | A 0.01 |
| T290 FLN D50-07-22-10 | 50.00 7 | 9.00 | 40.00 | 22.00 | A 0.29 |
| T290 FLN D63-09-22-10 | 63.00 9 | 9.00 | 40.00 | 22.00 | B 1.20 |
| T290 FLN D80-10-27-10 | 80.00 10 | 9.00 | 50.00 | 27.00 | B 2.50 |
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.: T290 LNMT/LNHT 1004 (K37).
Запасные части
| Обозначение | Винт пластины | ЛезвиеTorx | T-рукоятка | Винт крепления корпуса |
| T290 FLN D32-05-16-10 | SR 10504970 | BLD IP15/M7 | SW6-T SHORT | SR M8X20DIN912 |
| T290 FLN D40-06-16-10 | SR 10504970 | BLD IP15/M7 | SW6-T SHORT | SR M8X20DIN912 |
| T290 FLN D50-07-22-10 | SR 10504970 | BLD IP15/M7 | SW6-T SHORT | SR M10X25DIN912 |
| T290 FLN D63-09-22-10 | SR 10504970 | BLD IP15/M7 | SW6-T SHORT | |
| T290 FLN D80-10-27-10 | SR 10504970 | BLD IP15/M7 | SW6-T SHORT |
