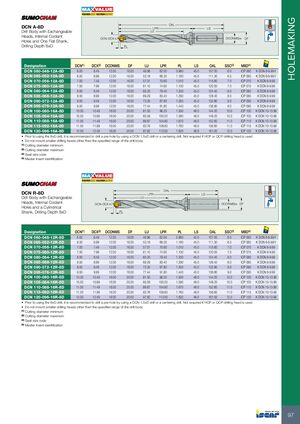

Инструменты MAX-OUT Iscar 2026 - страница 97
Навигация
Каталог Iscar инструмент для фрезерования
Каталог Iscar инструмент для мелкоразмерной обработки
Каталог Iscar расточные системы 2022
Руководство Iscar режущий инструмент в производстве штампов и пресс-форм
Каталог Iscar решения для глубокого сверления
Каталог Iscar токарные пластины ISO 2022
МИНИМАЛЬНАЯ СТОИМОСТЬ МАКСИМАЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
ОБРАБОТКА ОТВЕРСТИЙ
DCN A-8D
Корпус сверла со сменными головками, внутренними каналами подачи охлаждающей жидкости и плоским хвостовиком, глубина сверления 8xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCN 060-048-12A-8D | 6.00 | 6.49 | 12.00 | 16.00 | 48.96 | 62.00 | 0.960 | 45.0 | 107.00 | 6.0 | ICP 060 | K DCN 6-9.99-Y |
| DCN 065-052-12A-8D | 6.50 | 6.99 | 12.00 | 16.00 | 53.18 | 66.30 | 1.180 | 45.0 | 111.30 | 6.5 | ICP 065 | K DCN 6-9.99-Y |
| DCN 070-056-12A-8D | 7.00 | 7.49 | 12.00 | 16.00 | 57.01 | 70.60 | 1.010 | 45.0 | 115.60 | 7.0 | ICP 070 | K DCN 6-9.99 |
| DCN 075-060-12A-8D | 7.50 | 7.99 | 12.00 | 16.00 | 61.10 | 74.60 | 1.100 | 45.0 | 120.00 | 7.0 | ICP 075 | K DCN 6-9.99 |
| DCN 080-064-12A-8D | 8.00 | 8.49 | 12.00 | 16.00 | 65.20 | 79.40 | 1.200 | 45.0 | 124.40 | 8.0 | ICP 080 | K DCN 6-9.99 |
| DCN 085-068-12A-8D | 8.50 | 8.99 | 12.00 | 16.00 | 69.29 | 83.40 | 1.290 | 45.0 | 128.40 | 8.0 | ICP 085 | K DCN 6-9.99 |
| DCN 090-072-12A-8D | 9.00 | 9.49 | 12.00 | 16.00 | 73.35 | 87.80 | 1.350 | 45.0 | 132.80 | 9.0 | ICP 090 | K DCN 6-9.99 |
| DCN 095-076-12A-8D | 9.50 | 9.99 | 12.00 | 16.00 | 77.44 | 91.80 | 1.440 | 45.0 | 136.80 | 9.0 | ICP 095 | K DCN 6-9.99 |
| DCN 100-080-16A-8D | 10.00 | 10.49 | 16.00 | 20.00 | 81.50 | 96.20 | 1.500 | 48.0 | 144.20 | 10.0 | ICP 100 | K DCN 10-13.99 |
| DCN 105-084-16A-8D | 10.50 | 10.99 | 16.00 | 20.00 | 85.59 | 100.20 | 1.590 | 48.0 | 148.20 | 10.0 | ICP 105 | K DCN 10-13.99 |
| DCN 110-088-16A-8D | 11.00 | 11.49 | 16.00 | 20.00 | 89.67 | 104.60 | 1.670 | 48.0 | 152.60 | 11.0 | ICP 110 | K DCN 10-13.99 |
| DCN 115-092-16A-8D | 11.50 | 11.99 | 16.00 | 20.00 | 93.76 | 108.60 | 1.760 | 48.0 | 156.60 | 11.0 | ICP 115 | K DCN 10-13.99 |
| DCN 120-096-16A-8D | 12.00 | 12.49 | 16.00 | 20.00 | 97.82 | 113.00 | 1.820 | 48.0 | 161.00 | 12.0 | ICP 120 | K DCN 10-13.99 |
- Перед использованием сверла 8xD рекомендуется просверлить центровочное отверстие с помощью сверла DCN 1.5xD или центровочного сверла. Не требуется при использовании сменной головки HCP или QCP
- Не устанавливайте сменные головки, выходящие за пределы допустимого диапазона для данного корпуса сверла
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадки
(4) Идентификация основного режущего элемента
DCN R-8D
Корпус сверла со сменными головками, внутренними каналами подачи охлаждающей жидкости и цилиндрическим хвостовиком, глубина сверления 8xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCN 060-048-12R-8D | 6.00 | 6.49 | 12.00 | 16.00 | 48.96 | 62.00 | 0.960 | 45.0 | 107.00 | 6.0 | ICP 060 | K DCN 6-9.99-Y |
| DCN 065-052-12R-8D | 6.50 | 6.99 | 12.00 | 16.00 | 53.18 | 66.30 | 1.180 | 45.0 | 111.30 | 6.5 | ICP 065 | K DCN 6-9.99-Y |
| DCN 070-056-12R-8D | 7.00 | 7.49 | 12.00 | 16.00 | 57.01 | 70.60 | 1.010 | 45.0 | 115.60 | 7.0 | ICP 070 | K DCN 6-9.99 |
| DCN 075-060-12R-8D | 7.50 | 7.99 | 12.00 | 16.00 | 61.10 | 74.60 | 1.100 | 45.0 | 120.00 | 7.0 | ICP 075 | K DCN 6-9.99 |
| DCN 080-064-12R-8D | 8.00 | 8.49 | 12.00 | 16.00 | 65.20 | 79.40 | 1.200 | 45.0 | 124.40 | 8.0 | ICP 080 | K DCN 6-9.99 |
| DCN 085-068-12R-8D | 8.50 | 8.99 | 12.00 | 16.00 | 69.29 | 83.40 | 1.290 | 45.0 | 128.40 | 8.0 | ICP 085 | K DCN 6-9.99 |
| DCN 090-072-12R-8D | 9.00 | 9.49 | 12.00 | 16.00 | 73.35 | 87.80 | 1.350 | 45.0 | 132.80 | 9.0 | ICP 090 | K DCN 6-9.99 |
| DCN 095-076-12R-8D | 9.50 | 9.99 | 12.00 | 16.00 | 77.44 | 91.80 | 1.440 | 45.0 | 136.80 | 9.0 | ICP 095 | K DCN 6-9.99 |
| DCN 100-080-16R-8D | 10.00 | 10.49 | 16.00 | 20.00 | 81.50 | 96.20 | 1.500 | 48.0 | 144.20 | 10.0 | ICP 100 | K DCN 10-13.99 |
| DCN 105-084-16R-8D | 10.50 | 10.99 | 16.00 | 20.00 | 85.59 | 100.20 | 1.590 | 48.0 | 148.20 | 10.0 | ICP 105 | K DCN 10-13.99 |
| DCN 110-088-16R-8D | 11.00 | 11.49 | 16.00 | 20.00 | 89.67 | 104.60 | 1.670 | 48.0 | 152.60 | 11.0 | ICP 110 | K DCN 10-13.99 |
| DCN 115-092-16R-8D | 11.50 | 11.99 | 16.00 | 20.00 | 93.76 | 108.60 | 1.760 | 48.0 | 156.60 | 11.0 | ICP 115 | K DCN 10-13.99 |
| DCN 120-096-16R-8D | 12.00 | 12.49 | 16.00 | 20.00 | 97.82 | 113.00 | 1.820 | 48.0 | 161.00 | 12.0 | ICP 120 | K DCN 10-13.99 |
- Перед использованием сверла 8xD рекомендуется просверлить центровочное отверстие с помощью сверла DCN 1.5xD или центровочного сверла. Не требуется при использовании сменной головки HCP или QCP
- Не устанавливайте сменные головки, выходящие за пределы допустимого диапазона для данного корпуса сверла
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадки
(4) Идентификация основного режущего элемента
