МИНИМАЛЬНАЯ СТОИМОСТЬ МАКСИМАЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
ОБРАБОТКА ОТВЕРСТИЙ

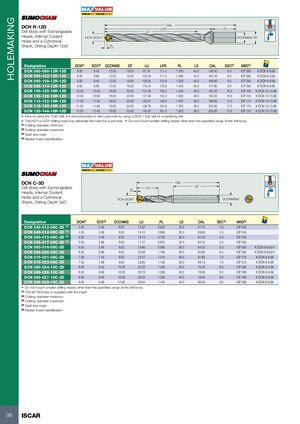

DCN R-12D
Корпус сверла со сменными головками, внутренними каналами подачи охлаждающей жидкости и цилиндрическим хвостовиком, глубина сверления 12xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCN 080-096-12R-12D | 8.00 | 8.49 | 12.00 | 16.00 | 97.20 | 111.4 | 1.200 | 45.0 | 156.40 | 8.0 | ICP 080 | K DCN 6-9.99 |
| DCN 085-102-12R-12D | 8.50 | 8.99 | 12.00 | 16.00 | 103.29 | 117.4 | 1.290 | 45.0 | 162.40 | 8.0 | ICP 085 | K DCN 6-9.99 |
| DCN 090-108-12R-12D | 9.00 | 9.49 | 12.00 | 16.00 | 109.35 | 123.8 | 1.350 | 45.0 | 168.80 | 9.0 | ICP 090 | K DCN 6-9.99 |
| DCN 095-114-12R-12D | 9.50 | 9.99 | 12.00 | 16.00 | 115.44 | 129.8 | 1.440 | 45.0 | 174.80 | 9.0 | ICP 095 | K DCN 6-9.99 |
| DCN 100-120-16R-12D | 10.00 | 10.49 | 16.00 | 20.00 | 121.50 | 136.2 | 1.500 | 48.0 | 184.20 | 10.0 | ICP 100 | K DCN 10-13.99 |
| DCN 105-126-16R-12D | 10.50 | 10.99 | 16.00 | 20.00 | 127.59 | 142.2 | 1.590 | 48.0 | 190.20 | 10.0 | ICP 105 | K DCN 10-13.99 |
| DCN 110-132-16R-12D | 11.00 | 11.49 | 16.00 | 20.00 | 133.67 | 148.6 | 1.670 | 48.0 | 196.60 | 11.0 | ICP 110 | K DCN 10-13.99 |
| DCN 115-138-16R-12D | 11.50 | 11.99 | 16.00 | 20.00 | 139.76 | 154.6 | 1.760 | 48.0 | 202.60 | 11.0 | ICP 115 | K DCN 10-13.99 |
| DCN 120-144-16R-12D | 12.00 | 12.49 | 16.00 | 20.00 | 145.82 | 161.0 | 1.820 | 48.0 | 209.00 | 12.0 | ICP 120 | K DCN 10-13.99 |
- Перед использованием сверла 12xD рекомендуется просверлить центровочное отверстие с помощью сверла DCN 1.5xD или центровочного сверла
- Сменная головка HCP или QCP может исключить необходимость центровочного отверстия
- Не устанавливайте сменные головки, выходящие за пределы допустимого диапазона для данного корпуса сверла
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадки
(4) Идентификация основного режущего элемента
DCN C-3D
Корпус сверла со сменными головками, внутренними каналами подачи охлаждающей жидкости и цилиндрическим хвостовиком, глубина сверления 3xD
| Обозначение | DCN(2) | DCX(3) | DCONMS | LU | PL | LS | OAL | SSC(4) | MIID(5) | |
|---|---|---|---|---|---|---|---|---|---|---|
| DCN 040-012-06C-3D (1) | 4.00 | 4.49 | 6.00 | 12.62 | 0.620 | 35.0 | 57.70 | 4.0 | ICP 040 | |
| DCN 045-014-06C-3D (1) | 4.50 | 4.99 | 6.00 | 14.16 | 0.660 | 35.0 | 59.65 | 4.5 | ICP 045 | |
| DCN 050-015-06C-3D (1) | 5.00 | 5.49 | 6.00 | 15.73 | 0.730 | 35.0 | 61.30 | 5.0 | ICP 050 | |
| DCN 055-017-06C-3D (1) | 5.50 | 5.99 | 6.00 | 17.31 | 0.810 | 35.0 | 63.15 | 5.5 | ICP 055 | |
| DCN 060-018-08C-3D | 6.00 | 6.49 | 8.00 | 18.96 | 0.960 | 36.0 | 64.00 | 6.0 | ICP 060 | K DCN 6-9.99-Y |
| DCN 065-020-08C-3D | 6.50 | 6.99 | 8.00 | 20.68 | 1.180 | 36.0 | 65.80 | 6.5 | ICP 065 | K DCN 6-9.99-Y |
| DCN 070-021-08C-3D | 7.00 | 7.49 | 8.00 | 22.01 | 1.010 | 36.0 | 67.60 | 7.0 | ICP 070 | K DCN 6-9.99 |
| DCN 075-023-08C-3D | 7.50 | 7.99 | 8.00 | 23.60 | 1.100 | 36.0 | 69.10 | 7.0 | ICP 075 | K DCN 6-9.99 |
| DCN 080-024-10C-3D | 8.00 | 8.49 | 10.00 | 25.20 | 1.200 | 40.0 | 75.40 | 8.0 | ICP 080 | K DCN 6-9.99 |
| DCN 085-026-10C-3D | 8.50 | 8.99 | 10.00 | 26.79 | 1.290 | 40.0 | 76.90 | 8.0 | ICP 085 | K DCN 6-9.99 |
| DCN 090-027-10C-3D | 9.00 | 9.49 | 10.00 | 28.35 | 1.350 | 40.0 | 78.80 | 9.0 | ICP 090 | K DCN 6-9.99 |
| DCN 095-029-10C-3D | 9.50 | 9.99 | 10.00 | 29.94 | 1.440 | 40.0 | 80.30 | 9.0 | ICP 095 | K DCN 6-9.99 |
- Не устанавливайте сменные головки, выходящие за пределы допустимого диапазона для данного корпуса сверла
(1) Ключ SK DCN поставляется вместе с режущим элементом
(2) Минимальный диаметр резания
(3) Максимальный диаметр резания
(4) Код размера посадки
(5) Идентификация основного режущего элемента
