МИНИМУМ СТОИМОСТИ МАКСИМУМ ПРОИЗВОДИТЕЛЬНОСТИ
ОБРАБОТКА ОТВЕРСТИЙ

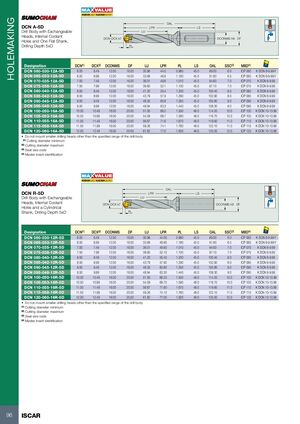

DCN A-5D
Корпус сверла с взаимозаменяемыми головками, внутренними каналами подачи СОЖ и одним плоским хвостовиком, глубина бурения 5xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCN 060-030-12A-5D | 6.00 | 6.49 | 12.00 | 16.00 | 30.96 | 44.0 | 0.960 | 45.0 | 89.00 | 6.0 | ICP 060 K DCN 6-9.99-Y |
| DCN 065-033-12A-5D | 6.50 | 6.99 | 12.00 | 16.00 | 33.68 | 46.8 | 1.180 | 45.0 | 91.80 | 6.5 | ICP 065 K DCN 6-9.99-Y |
| DCN 070-035-12A-5D | 7.00 | 7.49 | 12.00 | 16.00 | 36.01 | 49.6 | 1.010 | 45.0 | 94.60 | 7.0 | ICP 070 K DCN 6-9.99 |
| DCN 075-038-12A-5D | 7.50 | 7.99 | 12.00 | 16.00 | 38.60 | 52.1 | 1.100 | 45.0 | 97.10 | 7.0 | ICP 075 K DCN 6-9.99 |
| DCN 080-040-12A-5D | 8.00 | 8.49 | 12.00 | 16.00 | 41.20 | 55.4 | 1.200 | 45.0 | 100.40 | 8.0 | ICP 080 K DCN 6-9.99 |
| DCN 085-042-12A-5D | 8.50 | 8.99 | 12.00 | 16.00 | 43.79 | 57.9 | 1.290 | 45.0 | 102.90 | 8.0 | ICP 085 K DCN 6-9.99 |
| DCN 090-045-12A-5D | 9.00 | 9.49 | 12.00 | 16.00 | 46.35 | 60.8 | 1.350 | 45.0 | 105.80 | 9.0 | ICP 090 K DCN 6-9.99 |
| DCN 095-048-12A-5D | 9.50 | 9.99 | 12.00 | 16.00 | 48.94 | 63.3 | 1.440 | 45.0 | 108.30 | 9.0 | ICP 095 K DCN 6-9.99 |
| DCN 100-050-16A-5D | 10.00 | 10.49 | 16.00 | 20.00 | 51.50 | 66.2 | 1.500 | 48.0 | 114.20 | 10.0 | ICP 100 K DCN 10-13.99 |
| DCN 105-053-16A-5D | 10.50 | 10.99 | 16.00 | 20.00 | 54.09 | 68.7 | 1.590 | 48.0 | 116.70 | 10.0 | ICP 105 K DCN 10-13.99 |
| DCN 110-055-16A-5D | 11.00 | 11.49 | 16.00 | 20.00 | 56.67 | 71.6 | 1.670 | 48.0 | 119.60 | 11.0 | ICP 110 K DCN 10-13.99 |
| DCN 115-058-16A-5D | 11.50 | 11.99 | 16.00 | 20.00 | 59.26 | 74.1 | 1.760 | 48.0 | 122.10 | 11.0 | ICP 115 K DCN 10-13.99 |
| DCN 120-060-16A-5D | 12.00 | 12.49 | 16.00 | 20.00 | 61.82 | 77.0 | 1.820 | 48.0 | 125.00 | 12.0 | ICP 120 K DCN 10-13.99 |
- Не устанавливайте сверлильные головки меньшего размера, чем указанный диапазон для корпуса сверла
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадочного места
(4) Идентификация главной пластины
DCN R-5D
Корпус сверла с взаимозаменяемыми головками, внутренними каналами подачи СОЖ и цилиндрическим хвостовиком, глубина бурения 5xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCN 060-030-12R-5D | 6.00 | 6.49 | 12.00 | 16.00 | 30.96 | 44.00 | 0.960 | 45.0 | 89.00 | 6.0 | ICP 060 K DCN 6-9.99-Y |
| DCN 065-033-12R-5D | 6.50 | 6.99 | 12.00 | 16.00 | 33.68 | 46.80 | 1.180 | 45.0 | 91.80 | 6.5 | ICP 065 K DCN 6-9.99-Y |
| DCN 070-035-12R-5D | 7.00 | 7.49 | 12.00 | 16.00 | 36.01 | 49.60 | 1.010 | 45.0 | 94.60 | 7.0 | ICP 070 K DCN 6-9.99 |
| DCN 075-038-12R-5D | 7.50 | 7.99 | 12.00 | 16.00 | 38.60 | 52.10 | 1.100 | 45.0 | 97.10 | 7.0 | ICP 075 K DCN 6-9.99 |
| DCN 080-040-12R-5D | 8.00 | 8.49 | 12.00 | 16.00 | 41.20 | 55.40 | 1.200 | 45.0 | 100.40 | 8.0 | ICP 080 K DCN 6-9.99 |
| DCN 085-042-12R-5D | 8.50 | 8.99 | 12.00 | 16.00 | 43.79 | 57.90 | 1.290 | 45.0 | 102.90 | 8.0 | ICP 085 K DCN 6-9.99 |
| DCN 090-045-12R-5D | 9.00 | 9.49 | 12.00 | 16.00 | 46.35 | 60.80 | 1.350 | 45.0 | 105.80 | 9.0 | ICP 090 K DCN 6-9.99 |
| DCN 095-048-12R-5D | 9.50 | 9.99 | 12.00 | 16.00 | 48.94 | 63.30 | 1.440 | 45.0 | 108.30 | 9.0 | ICP 095 K DCN 6-9.99 |
| DCN 100-050-16R-5D | 10.00 | 10.49 | 16.00 | 20.00 | 51.50 | 66.20 | 1.500 | 48.0 | 114.20 | 10.0 | ICP 100 K DCN 10-13.99 |
| DCN 105-053-16R-5D | 10.50 | 10.99 | 16.00 | 20.00 | 54.09 | 68.70 | 1.590 | 48.0 | 116.70 | 10.0 | ICP 105 K DCN 10-13.99 |
| DCN 110-055-16R-5D | 11.00 | 11.49 | 16.00 | 20.00 | 56.67 | 71.60 | 1.670 | 48.0 | 119.60 | 11.0 | ICP 110 K DCN 10-13.99 |
| DCN 115-058-16R-5D | 11.50 | 11.99 | 16.00 | 20.00 | 59.26 | 74.10 | 1.760 | 48.0 | 122.10 | 11.0 | ICP 115 K DCN 10-13.99 |
| DCN 120-060-16R-5D | 12.00 | 12.49 | 16.00 | 20.00 | 61.82 | 77.00 | 1.820 | 48.0 | 125.00 | 12.0 | ICP 120 K DCN 10-13.99 |
- Не устанавливайте сверлильные головки меньшего размера, чем указанный диапазон для корпуса сверла
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадочного места
(4) Идентификация главной пластины
