МИНИМУМ СТОИМОСТИ МАКСИМУМ ПРОИЗВОДИТЕЛЬНОСТИ

ФРЕЗЕРОВАНИЕ

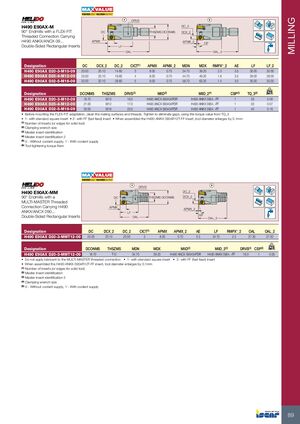

H490 E90AX-M

Фрезы 90° с соединением FLEX-FIT с резьбой, несущие H490 ANKX/ANCX 09... двусторонние прямоугольные пластины

Обозначение DC DCX_2 DC_2 CICT(1) APMX APMX_2 MDN MDX RMPX°_2 AE LF LF_2
H490 E90AX D20-3-M10-09 20.00 20.10 14.60 3 8.00 0.70 34.70 39.20 2.5 5.5 30.00 30.00
H490 E90AX D25-4-M12-09 25.00 25.10 19.60 4 8.00 0.70 44.70 49.20 1.6 5.5 28.00 28.00
H490 E90AX D32-5-M16-09 32.00 32.10 26.60 5 8.00 0.70 58.70 63.20 1.4 5.5 30.00 30.00
Обозначение DCONMS THSZMS DRVS(2) MIID(3) MIID_2(4) CSP(5) TQ_3(6) кг
H490 E90AX D20-3-M10-09 18.70 M10 16.0 H490 ANCX 090404PDR H490 ANKX 0904..-FF 1 29 0.06
H490 E90AX D25-4-M12-09 21.00 M12 17.0 H490 ANCX 090404PDR H490 ANKX 0904..-FF 1 33 0.07
H490 E90AX D32-5-M16-09 29.00 M16 25.0 H490 ANCX 090404PDR H490 ANKX 0904..-FF 1 40 0.16
  • Перед установкой адаптера FLEX-FIT очистите сопрягаемые поверхности и резьбу. Затяните для исключения зазоров, используя момент затяжки из TQ_3
  • 1 - со стандартной квадратной пластиной
  • 2 - с пластиной FF (высокая подача)
  • При установке пластины H490 ANKX 0904R12T-FF диаметр инструмента увеличивается на 0.1мм

(1) Количество пластин (или режущих кромок для цельного инструмента)

(2) Размер гаечного ключа для зажима

(3) Идентификация главной пластины

(4) Идентификация главной пластины 2

(5) 0 - без подачи СОЖ, 1 - с подачей СОЖ

(6) Момент затяжки инструмента Н·м

H490 E90AX-MM

Фрезы 90° с соединением MULTI-MASTER с резьбой, несущие H490 ANKX/ANCX 090... двусторонние прямоугольные пластины

Обозначение DC DCX_2 DC_2 CICT(1) APMX APMX_2 AE LF RMPX°_2 OAL OAL_2
H490 E90AX D20-3-MMT12-09 20.00 20.10 20.00 3 8.00 0.70 5.5 24.70 2.5 37.30 37.30
Обозначение DCONMS THSZMS MDN MDX MIID(2) MIID_2(3) DRVS(4) CSP(5) кг
H490 E90AX D20-3-MMT12-09 18.70 T12 34.70 39.20 H490 ANCX 090404PDR H490 ANKX 0904..-FF 16.0 1 0.05
  • Не применяйте смазку к соединению MULTI-MASTER с резьбой
  • 1 - со стандартной квадратной пластиной
  • 2 - с пластиной FF (высокая подача)
  • При установке пластины H490 ANKX 0904R12T-FF диаметр инструмента увеличивается на 0.1мм

(1) Количество пластин (или режущих кромок для цельного инструмента)

(2) Идентификация главной пластины

(3) Идентификация главной пластины 2

(4) Размер гаечного ключа для зажима

(5) 0 - без подачи СОЖ, 1 - с подачей СОЖ
