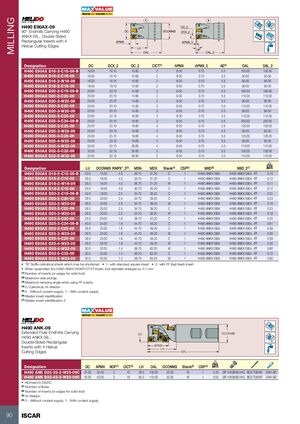

H490 E90AX-09
Фрезы 90° с несущими H490 ANKX 09... двусторонними прямоугольными пластинами с 4 спиральными режущими кромками
| Обозначение | DC | DCX_2 | DC_2 | CICT(1) | APMX | APMX_2 | AE(2) | OAL | OAL_2 |
|---|---|---|---|---|---|---|---|---|---|
| H490 E90AX D16-2-C15-09-B | 16.00 | 16.10 | 10.60 | 2 | 8.00 | 0.70 | 5.5 | 150.00 | 150.00 |
| H490 E90AX D16-2-C16-09 | 16.00 | 16.10 | 10.60 | 2 | 8.00 | 0.70 | 5.5 | 90.00 | 90.00 |
| H490 E90AX D16-2-W16-09 | 16.00 | 16.10 | 10.60 | 2 | 8.00 | 0.70 | 5.5 | 85.00 | 85.00 |
| H490 E90AX D18-2-C16-09 | 18.00 | 18.10 | 12.60 | 2 | 8.00 | 0.70 | 5.5 | 90.00 | 90.00 |
| H490 E90AX D20-2-C19-09-B | 20.00 | 20.10 | 14.60 | 2 | 8.00 | 0.70 | 5.5 | 160.00 | 160.00 |
| H490 E90AX D20-2-C20-09 | 20.00 | 20.10 | 14.60 | 2 | 8.00 | 0.70 | 5.5 | 110.00 | 110.00 |
| H490 E90AX D20-2-W20-09 | 20.00 | 20.10 | 14.60 | 2 | 8.00 | 0.70 | 5.5 | 90.00 | 90.00 |
| H490 E90AX D20-3-C20-09 | 20.00 | 20.10 | 14.60 | 3 | 8.00 | 0.70 | 5.5 | 110.00 | 110.00 |
| H490 E90AX D20-3-W20-09 | 20.00 | 20.10 | 14.60 | 3 | 8.00 | 0.70 | 5.5 | 90.00 | 90.00 |
| H490 E90AX D22-3-C20-09 | 22.00 | 22.10 | 16.60 | 3 | 8.00 | 0.70 | 5.5 | 115.00 | 115.00 |
| H490 E90AX D25-3-C24-09-B | 25.00 | 25.10 | 19.60 | 3 | 8.00 | 0.70 | 5.5 | 200.00 | 200.00 |
| H490 E90AX D25-3-C25-09 | 25.00 | 25.10 | 19.60 | 3 | 8.00 | 0.70 | 5.5 | 120.00 | 120.00 |
| H490 E90AX D25-3-W25-09 | 25.00 | 25.10 | 19.60 | 3 | 8.00 | 0.70 | 5.5 | 95.00 | 95.00 |
| H490 E90AX D25-4-C25-09 | 25.00 | 25.10 | 19.60 | 4 | 8.00 | 0.70 | 5.5 | 120.00 | 120.00 |
| H490 E90AX D25-4-W25-09 | 25.00 | 25.10 | 19.60 | 4 | 8.00 | 0.70 | 5.5 | 95.00 | 95.00 |
| H490 E90AX D32-4-W32-09 | 32.00 | 32.10 | 26.60 | 4 | 8.00 | 0.70 | 5.5 | 110.00 | 110.00 |
| H490 E90AX D32-5-C32-09 | 32.00 | 32.10 | 26.60 | 5 | 8.00 | 0.70 | 5.5 | 130.00 | 130.00 |
| H490 E90AX D32-5-W32-09 | 32.00 | 32.10 | 26.60 | 5 | 8.00 | 0.70 | 5.5 | 110.00 | 110.00 |
| Обозначение | LU | DCONMS | RMPX°_2(3) | MDN | MDX | Хвостовик(4) | CSP(5) | MIID(6) | MIID_2(7) | кг |
|---|---|---|---|---|---|---|---|---|---|---|
| H490 E90AX D16-2-C15-09-B | 40.0 | 15.00 | 4.0 | 26.70 | 31.20 | C | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.18 |
| H490 E90AX D16-2-C16-09 | 26.0 | 16.00 | 4.0 | 26.70 | 31.20 | C | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.12 |
| H490 E90AX D16-2-W16-09 | 26.0 | 16.00 | 4.0 | 26.70 | 31.20 | W | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.11 |
| H490 E90AX D18-2-C16-09 | 25.0 | 16.00 | 3.0 | 30.70 | 35.20 | C | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.12 |
| H490 E90AX D20-2-C19-09-B | 40.0 | 19.00 | 2.5 | 34.70 | 39.20 | C | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.31 |
| H490 E90AX D20-2-C20-09 | 26.0 | 20.00 | 2.5 | 34.70 | 39.20 | C | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.23 |
| H490 E90AX D20-2-W20-09 | 26.0 | 20.00 | 2.5 | 34.70 | 39.20 | W | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.18 |
| H490 E90AX D20-3-C20-09 | 26.0 | 20.00 | 2.5 | 34.70 | 39.20 | C | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.23 |
| H490 E90AX D20-3-W20-09 | 26.0 | 20.00 | 2.5 | 34.70 | 39.20 | W | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.18 |
| H490 E90AX D22-3-C20-09 | 25.0 | 20.00 | 1.6 | 38.70 | 43.20 | C | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.25 |
| H490 E90AX D25-3-C24-09-B | 40.0 | 24.00 | 1.6 | 44.70 | 49.20 | C | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.61 |
| H490 E90AX D25-3-C25-09 | 26.0 | 25.00 | 1.6 | 44.70 | 49.20 | C | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.39 |
| H490 E90AX D25-3-W25-09 | 26.0 | 25.00 | 1.6 | 44.70 | 49.20 | W | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.30 |
| H490 E90AX D25-4-C25-09 | 26.0 | 25.00 | 1.6 | 44.70 | 49.20 | C | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.39 |
| H490 E90AX D25-4-W25-09 | 26.0 | 25.00 | 1.6 | 44.70 | 49.20 | W | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.30 |
| H490 E90AX D32-4-W32-09 | 30.0 | 32.00 | 1.4 | 58.70 | 63.20 | W | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.60 |
| H490 E90AX D32-5-C32-09 | 30.0 | 32.00 | 1.4 | 58.70 | 63.20 | C | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.72 |
| H490 E90AX D32-5-W32-09 | 30.0 | 32.00 | 1.4 | 58.70 | 63.20 | W | 1 | H490 ANKX 0904 | H490 ANKX 0904..-FF | 0.60 |
- Суффикс "B" — цилиндрический хвостовик, который может быть укорочен
- 1 - со стандартной квадратной пластиной
- 2 - с пластиной FF (высокая подача)
- При установке пластины H490 ANKX 0904R12T-FF диаметр инструмента увеличивается на 0.1 мм
(1) Количество пластин (или режущих кромок для цельного инструмента)
(2) Максимальное боковое врезание
(3) Максимальный угол винтового входа при использовании пластин FF
(4) C - цилиндрический, W - Велдон
(5) 0 - без подачи СОЖ, 1 - с подачей СОЖ
(6) Идентификация главной пластины
(7) Идентификация главной пластины 2
H490 ANK-09
Фрезы с расширенными зубьями, несущие H490 ANKX 09... двусторонние прямоугольные пластины с 4 спиральными режущими кромками
| Обозначение | DC | APMX | NOF(1) | CICT(2) | LH | OAL | DCONMS | Хвостовик(3) | CSP(4) | кг |
|---|---|---|---|---|---|---|---|---|---|---|
| H490 ANK D25-35-2-W25-09C | 25.00 | 35.00 | 2 | 10 | 38.0 | 100.00 | 25.00 | W | 1 | 0.30 |
| H490 ANK D32-42-3-W32-09C | 32.00 | 42.00 | 3 | 18 | 50.0 | 115.00 | 32.00 | W | 1 | 0.52 |
- AE (максимум) = 0.25 × DC
(1) Количество зубьев
(2) Количество пластин (или режущих кромок для цельного инструмента)
(3) W - Велдон
(4) 0 - без подачи СОЖ, 1 - с подачей СОЖ
