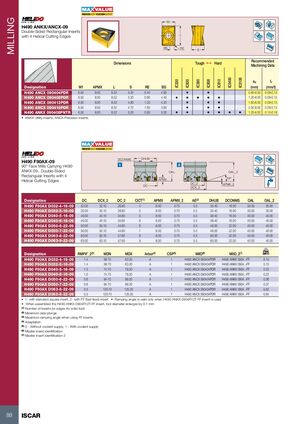

H490 ANKX/ANCX-09
Прямоугольные пластины двусторонние с четырьмя спиральными режущими кромками
| Обозначение | W1 | APMX | L | S | RE | BS | Прочность 1 | Твёрдость | Глубина резания (мм) | Подача на зуб (мм/зуб) |
|---|---|---|---|---|---|---|---|---|---|---|
| H490 ANCX 090404PDR | 6.50 | 8.00 | 8.52 | 5.20 | 0.40 | 4.80 | • | • | 0.80–8.00 | 0.08–0.15 |
| H490 ANCX 090408PDR | 6.50 | 8.00 | 8.52 | 5.20 | 0.80 | 4.40 | • | • | 1.20–8.00 | 0.08–0.15 |
| H490 ANCX 090412PDR | 6.50 | 8.00 | 8.52 | 4.80 | 1.20 | 4.20 | • | • | 1.60–8.00 | 0.08–0.15 |
| H490 ANCX 090416PDR | 6.50 | 8.00 | 8.52 | 4.70 | 1.60 | 3.60 | • | • | 2.00–8.00 | 0.08–0.15 |
| H490 ANKX 090408PNTR | 6.50 | 8.00 | 8.52 | 5.20 | 0.80 | 5.00 | • | • | 1.20–8.00 | 0.10–0.18 |
ANKX — многофункциональные пластины, ANCX — прецизионные пластины.
H490 F90AX-09
Торцевые фрезы под углом 90°, несущие прямоугольные пластины двусторонние H490 ANKX 09.. с четырьмя спиральными режущими кромками
| Обозначение | ДЦ | ДЦ_2 макс | ДЦ_2 | Кол-во пластин | APMX | APMX_2 | AE | DHUB | DCONMS | ОДЛ | ОДЛ_2 | RMPX°_2 | MDN | MDX | Адаптер | ПСО | Идентификация пластины | Идентификация пластины_2 | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H490 F90AX D032-4-16-09 | 32.00 | 32.10 | 26.60 | 4 | 8.00 | 0.70 | 5.5 | 30.40 | 16.00 | 35.00 | 35.00 | 1.4 | 58.70 | 63.20 | A | 1 | H490 ANCX 090404PDR | H490 ANKX 0904..-FF | 0.10 |
| H490 F90AX D032-5-16-09 | 32.00 | 32.10 | 26.60 | 5 | 8.00 | 0.70 | 5.5 | 30.40 | 16.00 | 35.00 | 35.00 | 1.4 | 58.70 | 63.20 | A | 1 | H490 ANCX 090404PDR | H490 ANKX 0904..-FF | 0.10 |
| H490 F90AX D040-5-16-09 | 40.00 | 40.10 | 34.60 | 5 | 8.00 | 0.70 | 5.5 | 38.40 | 16.00 | 40.00 | 40.00 | 1.0 | 74.70 | 79.20 | A | 1 | H490 ANCX 090404PDR | H490 ANKX 0904..-FF | 0.22 |
| H490 F90AX D040-6-16-09 | 40.00 | 40.10 | 34.60 | 6 | 8.00 | 0.70 | 5.5 | 38.40 | 16.00 | 40.00 | 40.00 | 1.0 | 74.70 | 79.20 | A | 1 | H490 ANCX 090404PDR | H490 ANKX 0904..-FF | 0.22 |
| H490 F90AX D050-6-22-09 | 50.00 | 50.10 | 44.60 | 6 | 8.00 | 0.70 | 5.5 | 48.00 | 22.00 | 40.00 | 40.00 | 0.6 | 94.70 | 99.20 | A | 1 | H490 ANCX 090404PDR | H490 ANKX 0904..-FF | 0.36 |
| H490 F90AX D050-7-22-09 | 50.00 | 50.10 | 44.60 | 7 | 8.00 | 0.70 | 5.5 | 48.00 | 22.00 | 40.00 | 40.00 | 0.6 | 94.70 | 99.20 | A | 1 | H490 ANCX 090404PDR | H490 ANKX 0904..-FF | 0.37 |
| H490 F90AX D063-8-22-09 | 63.00 | 63.10 | 57.60 | 8 | 8.00 | 0.70 | 5.5 | 60.00 | 22.00 | 40.00 | 40.00 | 0.5 | 120.70 | 125.20 | A | 1 | H490 ANCX 090404PDR | H490 ANKX 0904..-FF | 0.62 |
| H490 F90AX D063-9-22-09 | 63.00 | 63.10 | 57.60 | 9 | 8.00 | 0.70 | 5.5 | 60.00 | 22.00 | 40.00 | 40.00 | 0.5 | 120.70 | 125.20 | A | 1 | H490 ANCX 090404PDR | H490 ANKX 0904..-FF | 0.64 |
1 — со стандартной квадратной пластиной, 2 — с пластиной FF (высокопроизводительной). Угол врезания действителен только при использовании пластины H490 ANKX 0904R12T-FF. При сборке пластины H490 ANKX 0904R12T-FF диаметр инструмента увеличивается на 0,1 мм.
(1) Количество пластин (или режущих кромок для монолитного инструмента)
(2) Максимальная глубина бокового погружения
(3) Максимальный угол врезания при использовании пластин FF
(4) Адаптация
(5) 0 — без подачи СОЖ, 1 — с подачей СОЖ
(6) Идентификация главной пластины
(7) Идентификация главной пластины 2
