ФРЕЗЕРОВАНИЕ

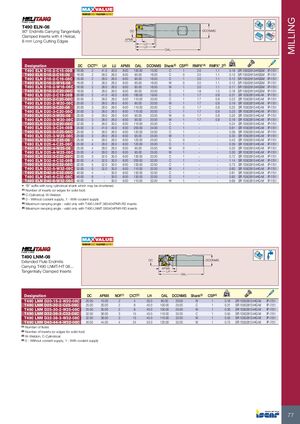

T490 ELN-08 - Концевые фрезы под 90°, несущие тангенциальные вставки с 4 винтовыми режущими кромками длиной 8 мм
| Обозначение | DC | CICT(1) | LH | LU | APMX | OAL | DCONMS | Хвостовик(2) | CSP(3) | RMPX°(4) | RMPX°_2(5) | кг | MIID |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T490 ELN D16-2-C15-08B | 16.00 | 2 | 41.0 | 40.0 | 8.00 | 150.00 | 15.00 | C | 1 | 2.0 | 1.1 | 0.18 | SR 10502813-HGSM IP-7/51 |
| T490 ELN D16-2-C16-08 | 16.00 | 2 | 28.0 | 26.0 | 8.00 | 90.00 | 16.00 | C | 0 | 2.0 | 1.1 | 0.13 | SR 10502813-HGSM IP-7/51 |
| T490 ELN D16-2-C16-08C | 16.00 | 2 | 28.0 | 26.0 | 8.00 | 90.00 | 16.00 | C | 1 | 2.0 | 1.1 | 0.12 | SR 10502813-HGSM IP-7/51 |
| T490 ELN D16-2-W16-08 | 16.00 | 2 | 28.0 | 26.0 | 8.00 | 85.00 | 16.00 | W | 0 | 2.0 | 1.1 | 0.12 | SR 10502813-HGSM IP-7/51 |
| T490 ELN D16-2-W16-08C | 16.00 | 2 | 28.0 | 26.0 | 8.00 | 85.00 | 16.00 | W | 1 | 2.0 | 1.1 | 0.11 | SR 10502813-HGSM IP-7/51 |
| T490 ELN D18-2-C20-08C | 18.00 | 2 | 28.0 | 26.0 | 8.00 | 90.00 | 20.00 | C | 1 | 1.8 | 1.0 | 0.18 | SR 10502813-HGSM IP-7/51 |
| T490 ELN D20-2-C19-08B | 20.00 | 2 | 41.0 | 40.0 | 8.00 | 160.00 | 19.00 | C | 1 | 1.7 | 0.8 | 0.31 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D20-2-C20-08C | 20.00 | 2 | 28.0 | 26.0 | 8.00 | 110.00 | 20.00 | C | 1 | 1.7 | 0.8 | 0.23 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D20-2-W20-08C | 20.00 | 2 | 28.0 | 26.0 | 8.00 | 90.00 | 20.00 | W | 1 | 1.7 | 0.8 | 0.19 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D20-3-C20-08 | 20.00 | 3 | 28.0 | 26.0 | 8.00 | 110.00 | 20.00 | C | 0 | 1.7 | 0.8 | 0.25 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D20-3-C20-08C | 20.00 | 3 | 28.0 | 26.0 | 8.00 | 110.00 | 20.00 | C | 1 | 1.7 | 0.8 | 0.23 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D20-3-W20-08 | 20.00 | 3 | 28.0 | 26.0 | 8.00 | 90.00 | 20.00 | W | 0 | 1.7 | 0.8 | 0.20 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D20-3-W20-08C | 20.00 | 3 | 28.0 | 26.0 | 8.00 | 90.00 | 20.00 | W | 1 | 1.7 | 0.8 | 0.18 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D22-3-C20-08C | 22.00 | 3 | 28.0 | 30.0 | 8.00 | 110.00 | 20.00 | C | 1 | - | - | 0.24 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D25-3-C24-08B | 25.00 | 3 | 41.0 | 40.0 | 8.00 | 200.00 | 24.00 | C | 1 | - | - | 0.61 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D25-3-C25-08C | 25.00 | 3 | 28.0 | 26.0 | 8.00 | 120.00 | 25.00 | C | 1 | - | - | 0.39 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D25-3-W25-08C | 25.00 | 3 | 28.0 | 26.0 | 8.00 | 95.00 | 25.00 | W | 1 | - | - | 0.30 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D25-4-C25-08 | 25.00 | 4 | 28.0 | 26.0 | 8.00 | 120.00 | 25.00 | C | 0 | - | - | 0.43 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D25-4-C25-08C | 25.00 | 4 | 28.0 | 26.0 | 8.00 | 120.00 | 25.00 | C | 1 | - | - | 0.39 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D25-4-W25-08 | 25.00 | 4 | 28.0 | 26.0 | 8.00 | 95.00 | 25.00 | W | 0 | - | - | 0.33 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D25-4-W25-08C | 25.00 | 4 | 28.0 | 26.0 | 8.00 | 95.00 | 25.00 | W | 1 | - | - | 0.30 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D32-3-C32-08C | 32.00 | 3 | 32.0 | 30.0 | 8.00 | 130.00 | 32.00 | C | 1 | - | - | 0.72 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D32-4-C32-08B | 32.00 | 4 | 32.0 | 30.0 | 8.00 | 200.00 | 32.00 | C | 1 | - | - | 1.14 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D32-5-C32-08C | 32.00 | 5 | 32.0 | 30.0 | 8.00 | 130.00 | 32.00 | C | 1 | - | - | 0.73 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D32-5-W32-08C | 32.00 | 5 | 32.0 | 30.0 | 8.00 | 110.00 | 32.00 | W | 1 | - | - | 0.60 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D40-4-C32-08C | 40.00 | 4 | - | 30.0 | 8.00 | 130.00 | 32.00 | C | 1 | - | - | 0.81 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D40-6-C32-08C | 40.00 | 6 | - | 30.0 | 8.00 | 130.00 | 32.00 | C | 1 | - | - | 0.82 | SR 10502813-HG-M IP-7/51 |
| T490 ELN D40-6-W32-08C | 40.00 | 6 | - | 30.0 | 8.00 | 110.00 | 32.00 | W | 1 | - | - | 0.69 | SR 10502813-HG-M IP-7/51 |
- Суффикс «B» обозначает длинный цилиндрический хвостовик, который может быть укорочен.
(1) Количество вставок (или кромок для монолитного инструмента)
(2) C — цилиндрический, W — Weldon
(3) 0 - без подачи СОЖ, 1 - с подачей СОЖ
(4) Максимальный угол набегания — действителен только с вставками T490 LNHT 080404PNR-RD
(5) Максимальный угол набегания — действителен только с вставками T490 LNMT 080404PNR-RD
T490 LNM-08 - Концевые фрезы с удлиненной рабочей частью, несущие тангенциальные вставки T490 LNMT/HT 08...
| Обозначение | DC | APMX | NOF(1) | CICT(2) | LH | OAL | DCONMS | Хвостовик(3) | CSP(4) | кг | MIID |
|---|---|---|---|---|---|---|---|---|---|---|---|
| T490 LNM D20-15-2-W20-08C | 20.00 | 15.00 | 2 | 4 | 30.0 | 80.00 | 20.00 | W | 1 | 0.16 | SR 10502813-HG-M IP-7/51 |
| T490 LNM D25-30-2-C25-08C | 25.00 | 30.00 | 2 | 8 | 40.0 | 100.00 | 25.00 | C | 1 | 0.31 | SR 10502813-HG-M IP-7/51 |
| T490 LNM D25-30-2-W25-08C | 25.00 | 30.00 | 2 | 8 | 40.0 | 100.00 | 25.00 | W | 1 | 0.30 | SR 10502813-HG-M IP-7/51 |
| T490 LNM D32-36-3-C32-08C | 32.00 | 36.00 | 3 | 15 | 45.0 | 110.00 | 32.00 | C | 1 | 0.55 | SR 10502813-HG-M IP-7/51 |
| T490 LNM D32-36-3-W32-08C | 32.00 | 36.00 | 3 | 15 | 45.0 | 110.00 | 32.00 | W | 1 | 0.55 | SR 10502813-HG-M IP-7/51 |
| T490 LNM D40-44-4-W32-08C | 40.00 | 44.00 | 4 | 24 | 53.0 | 120.00 | 32.00 | W | 1 | 0.73 | SR 10502813-HG-M IP-7/51 |
(1) Количество зубьев
(2) Количество вставок (или кромок для монолитного инструмента)
(3) W — Weldon, C — цилиндрический
(4) 0 - без подачи СОЖ, 1 - с подачей СОЖ
