ФРЕЗЕРОВАНИЕ

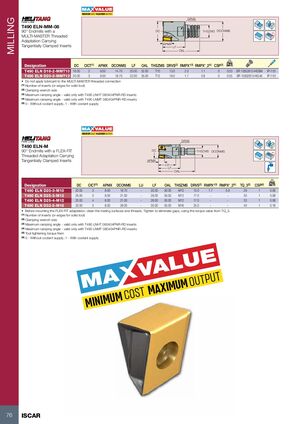

T490 ELN-MM-08 - Концевые фрезы под 90° с резьбовой адаптацией MULTI-MASTER, несущие тангенциальные вставки
| Обозначение | DC | CICT(1) | APMX | DCONMS | LF | OAL | THSZMS | DRVS(2) | RMPX°(3) | RMPX°_2(4) | CSP(5) | кг | MIID |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T490 ELN D16-2-MMT10 | 16.00 | 2 | 8.00 | 14.70 | 20.00 | 32.00 | T10 | 13.0 | 2.0 | 1.1 | 0 | 0.03 | SR 10502813-HGSM IP-7/51 |
| T490 ELN D20-3-MMT12 | 20.00 | 3 | 8.00 | 18.70 | 22.00 | 35.00 | T12 | 16.0 | 1.7 | 0.8 | 0 | 0.05 | SR 10502813-HG-M IP-7/51 |
Примечание: Не смазывайте резьбовое соединение MULTI-MASTER
(1) Количество вставок (или кромок для монолитного инструмента)
(2) Размер ключа для затяжки
(3) Максимальный угол набегания — действителен только с вставками T490 LNHT 080404PNR-RD
(4) Максимальный угол набегания — действителен только с вставками T490 LNMT 080404PNR-RD
(5) 0 - без подачи СОЖ, 1 - с подачей СОЖ
T490 ELN-M - Концевые фрезы под 90° с резьбовой адаптацией FLEX-FIT, несущие тангенциальные вставки
| Обозначение | DC | CICT(1) | APMX | DCONMS | LU | LF | OAL | THSZMS | DRVS(2) | RMPX°(3) | RMPX°_2(4) | TQ_3(5) | CSP(6) | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T490 ELN D20-3-M10 | 20.00 | 3 | 8.00 | 18.70 | - | 30.00 | 50.00 | M10 | 15.0 | 1.7 | 0.8 | 29 | 1 | 0.06 |
| T490 ELN D25-3-M12 | 25.00 | 3 | 8.00 | 21.00 | - | 28.00 | 50.00 | M12 | 17.0 | - | - | 33 | 1 | 0.08 |
| T490 ELN D25-4-M12 | 25.00 | 4 | 8.00 | 21.00 | - | 28.00 | 50.00 | M12 | 17.0 | - | - | 33 | 1 | 0.08 |
| T490 ELN D32-5-M16 | 32.00 | 5 | 8.00 | 29.00 | - | 30.00 | 55.00 | M16 | 25.0 | - | - | 40 | 1 | 0.16 |
Примечание: Перед установкой адаптации FLEX-FIT очистите сопрягаемые поверхности и резьбу. Затяните, чтобы устранить зазоры, используя значение крутящего момента из TQ_3.
(1) Количество вставок (или кромок для монолитного инструмента)
(2) Размер ключа для затяжки
(3) Максимальный угол набегания — действителен только с вставками T490 LNHT 080404PNR-RD
(4) Максимальный угол набегания — действителен только с вставками T490 LNMT 080404PNR-RD
(5) Крутящий момент затяжки инструмента, Н·м
(6) 0 - без подачи СОЖ, 1 - с подачей СОЖ
