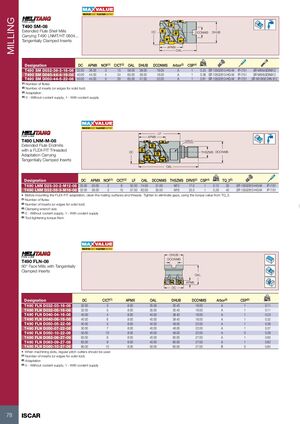

T490 SM-08
Расширенные цилиндрические фрезы, несущие тангенциально закрепленные пластины T490 LNMT/HT 0804...
| Обозначение | ДЦ | APMX | Кол-во зубьев | Кол-во пластин | ОДЛ | DHUB | DCONMS | Адаптер | ПСО | кг |
|---|---|---|---|---|---|---|---|---|---|---|
| T490 SM D032-36-3-16-08 | 32.00 | 36.00 | 3 | 15 | 58.00 | 38.00 | 16.00 | A | 1 | 0.23 |
| T490 SM D040-44-4-16-08 | 40.00 | 44.00 | 4 | 24 | 65.00 | 38.00 | 16.00 | A | 1 | 0.38 |
| T490 SM D050-44-5-22-08 | 50.00 | 44.00 | 5 | 30 | 65.00 | 47.00 | 22.00 | A | 1 | 0.61 |
(1) Количество зубьев
(2) Количество пластин (или режущих кромок для монолитного инструмента)
(3) Адаптация
(4) 0 — без подачи СОЖ, 1 — с подачей СОЖ
T490 LNM-M-08
Концевые фрезы с удлиненными зубьями с резьбовой адаптацией FLEX-FIT, несущие тангенциально закрепленные пластины
| Обозначение | ДЦ | APMX | Кол-во зубьев | Кол-во пластин | ДХ | ОДЛ | DCONMS | THSZMS | DRVS | ПСО | кг | TQ_3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T490 LNM D25-30-2-M12-08 | 25.00 | 30.00 | 2 | 8 | 52.00 | 74.00 | 21.00 | M12 | 17.0 | 1 | 0.12 | 33 |
| T490 LNM D32-36-3-M16-08 | 32.00 | 36.00 | 3 | 15 | 57.00 | 82.00 | 30.00 | M16 | 25.0 | 1 | 0.26 | 40 |
Перед монтажом адаптации FLEX-FIT очистите сопрягаемые поверхности и резьбу. Затяните, чтобы исключить зазоры, используя значение крутящего момента из TQ_3.
(1) Количество зубьев
(2) Количество пластин (или режущих кромок для монолитного инструмента)
(3) Размер ключа зажима
(4) 0 — без подачи СОЖ, 1 — с подачей СОЖ
(5) Крутящий момент затяжки инструмента, Нм
T490 FLN-08
Торцевые фрезы под углом 90° с тангенциально закрепленными пластинами
| Обозначение | ДЦ | Кол-во пластин | APMX | ОДЛ | DHUB | DCONMS | Адаптер | ПСО | кг |
|---|---|---|---|---|---|---|---|---|---|
| T490 FLN D032-03-16-08 | 32.00 | 3 | 8.00 | 35.00 | 30.40 | 16.00 | A | 1 | 0.11 |
| T490 FLN D032-05-16-08 | 32.00 | 5 | 8.00 | 35.00 | 30.40 | 16.00 | A | 1 | 0.11 |
| T490 FLN D040-04-16-08 | 40.00 | 4 | 8.00 | 40.00 | 38.40 | 16.00 | A | 1 | 0.23 |
| T490 FLN D040-06-16-08 | 40.00 | 6 | 8.00 | 40.00 | 38.40 | 16.00 | A | 1 | 0.32 |
| T490 FLN D050-05-22-08 | 50.00 | 5 | 8.00 | 40.00 | 48.00 | 22.00 | A | 1 | 0.36 |
| T490 FLN D050-07-22-08 | 50.00 | 7 | 8.00 | 40.00 | 48.00 | 22.00 | A | 1 | 0.37 |
| T490 FLN D050-10-22-08 | 50.00 | 10 | 8.00 | 40.00 | 48.00 | 22.00 | A | 0 | 0.39 |
| T490 FLN D063-06-27-08 | 63.00 | 6 | 8.00 | 40.00 | 60.00 | 27.00 | A | 1 | 0.60 |
| T490 FLN D063-09-27-08 | 63.00 | 9 | 8.00 | 40.00 | 60.00 | 27.00 | A | 1 | 0.62 |
| T490 FLN D080-10-27-08 | 80.00 | 10 | 8.00 | 50.00 | 60.00 | 27.00 | B | 0 | 0.84 |
При обработке пазов следует использовать резцы с регулярным шагом.
(1) Количество пластин (или режущих кромок для монолитного инструмента)
(2) Адаптация
(3) 0 — без подачи СОЖ, 1 — с подачей СОЖ
