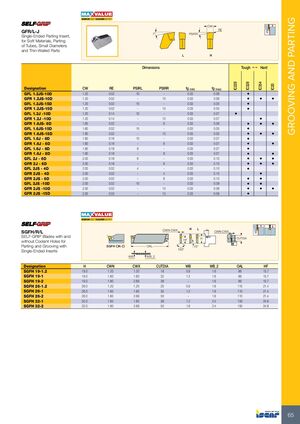

Инструменты MAX-OUT Iscar 2026 - страница 65

Предыдущая страница Следующая страница

Навигация

Фрезерование канавок и отрезка

Минимальные затраты, максимальная производительность

GFR/L-J

Односторонняя пластина для отрезки мягких материалов, отрезки труб, малых диаметров и тонкостенных деталей

Обозначение CW (мм) RE (мм) PSIRL PSIRR fg мин (мм) fg макс (мм) IC228 IC328 IC354 IC20
GFL 1.2JS-10D 1.20 0.02 10 — 0.03 0.06 •
GFR 1.2JS-10D 1.20 0.02 — 10 0.03 0.06 • •
GFL 1.2JS-15D 1.20 0.02 15 — 0.03 0.05 •
GFR 1.2JS-15D 1.20 0.02 — 15 0.03 0.05 •
GFL 1.2J -10D 1.20 0.14 10 — 0.03 0.07 •
GFR 1.2J -10D 1.20 0.14 — 10 0.03 0.07 •
GFR 1.6JS- 6D 1.60 0.02 — 6 0.03 0.08 • •
GFL 1.6JS-15D 1.60 0.02 15 — 0.03 0.05 •
GFR 1.6JS-15D 1.60 0.02 — 15 0.03 0.05 • •
GFL 1.6J - 6D 1.60 0.16 15 — 0.03 0.07 •
GFR 1.6J - 6D 1.60 0.16 — 6 0.03 0.07 •
GFL 1.6J - 8D 1.60 0.16 8 — 0.03 0.07 •
GFR 1.6J - 8D 1.60 0.16 — 8 0.03 0.07 •
GFL 2J - 6D 2.00 0.16 6 — 0.03 0.10 • •
GFR 2J - 6D 2.00 0.16 — 6 0.03 0.10 • •
GFL 2JS - 4D 2.00 0.02 4 — 0.03 0.10 •
GFR 2JS - 4D 2.00 0.02 — 4 0.03 0.10 •
GFR 2JS - 6D 2.00 0.02 — 6 0.03 0.10 •
GFL 2JS -10D 2.00 0.02 10 — 0.03 0.08 • •
GFR 2JS -10D 2.00 0.02 — 10 0.03 0.08 • •
GFR 2JS -15D 2.00 0.02 — 15 0.03 0.08 •

SGFH/R/L

Пластины SELF-GRIP с отверстиями для охлаждающей жидкости и без них для отрезки и фрезерования канавок с односторонними пластинами

Обозначение H (мм) CWN (мм) CWX (мм) CUTDIA (мм) WB (мм) WB_2 (мм) OAL (мм) HF (мм)
SGFH 19-1.2 19.0 1.20 1.20 18 0.9 1.6 86 15.7
SGFH 19-1 19.0 1.60 1.60 32 1.2 1.6 86 15.7
SGFH 19-2 19.0 1.80 2.69 38 — 1.6 86 15.7
SGFH 26-1.2 26.0 1.20 1.20 20 0.9 1.6 110 21.4
SGFH 26-1 26.0 1.60 1.60 35 1.2 1.6 110 21.4
SGFH 26-2 26.0 1.80 2.69 50 — 1.6 110 21.4
SGFH 32-1 32.0 1.60 1.60 38 1.2 2.4 150 24.8
SGFH 32-2 32.0 1.80 2.69 50 1.6 2.4 150 24.8
