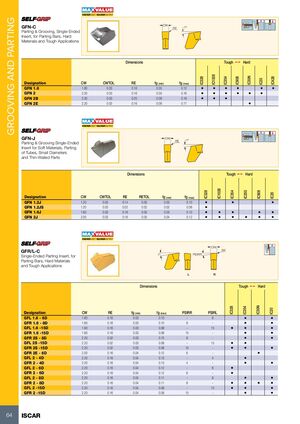

Инструменты MAX-OUT Iscar 2026 - страница 64

Предыдущая страница Следующая страница

Навигация

Фрезерование канавок и отрезка

Минимальные затраты, максимальная производительность

GFN-C

Односторонняя пластина для отрезки и фрезерования канавок на стержнях, для твердых материалов и тяжелых операций

Обозначение CW (мм) CWTOL (мм) RE (мм) fg мин (мм) fg макс (мм) IC1028 IC328 IC354 IC908 IC428 IC20 IC30N
GFN 1.6 1.60 0.03 0.16 0.05 0.12 • • • • • •
GFN 2 2.20 0.03 0.16 0.05 0.16 • • • • • •
GFN 2B 2.20 0.03 0.20 0.06 0.18 • • •
GFN 2E 2.20 0.03 0.16 0.06 0.17 •

GFN-J

Односторонняя пластина для отрезки и фрезерования канавок мягких материалов, отрезки труб, малых диаметров и тонкостенных деталей

Обозначение CW (мм) CWTOL (мм) RE (мм) RETOL (мм) fg мин (мм) fg макс (мм) IC1028 IC328 IC354 IC250 IC908 IC20
GFN 1.2J 1.20 0.03 0.14 0.05 0.03 0.10 • • •
GFN 1.2JS 1.20 0.03 0.02 0.02 0.02 0.06 •
GFN 1.6J 1.60 0.03 0.16 0.05 0.03 0.10 • • • •
GFN 2J 2.00 0.03 0.16 0.05 0.04 0.12 • • • • • •

GFR/L-C

Односторонняя пластина для отрезки на стержнях, для твердых материалов и тяжелых операций

Обозначение CW (мм) RE (мм) fg мин (мм) fg макс (мм) PSIRR PSIRL IC328 IC354 IC20 IC30N
GFL 1.6 - 8D 1.60 0.16 0.03 0.10 — 8 • • •
GFR 1.6 - 8D 1.60 0.16 0.03 0.10 8 — • •
GFL 1.6 -15D 1.60 0.16 0.03 0.08 — 15 • • •
GFR 1.6 -15D 1.60 0.16 0.03 0.08 15 — • •
GFR 2S - 8D 2.20 0.02 0.03 0.10 8 — • •
GFL 2S -15D 2.20 0.02 0.03 0.08 — 15 • •
GFR 2S -15D 2.20 0.02 0.03 0.08 15 — • • •
GFR 2E - 6D 2.00 0.16 0.04 0.12 6 — •
GFL 2 - 4D 2.20 0.16 0.04 0.13 — 4 •
GFR 2 - 4D 2.20 0.16 0.04 0.13 4 — • •
GFL 2 - 6D 2.20 0.16 0.04 0.12 — 6 •
GFR 2 - 6D 2.20 0.16 0.04 0.12 6 — •
GFL 2 - 8D 2.20 0.16 0.04 0.11 — 8 • •
GFR 2 - 8D 2.20 0.16 0.04 0.11 8 — • • • •
GFL 2 -15D 2.20 0.16 0.04 0.09 — 15 • • •
GFR 2 -15D 2.20 0.16 0.04 0.09 15 — • •
