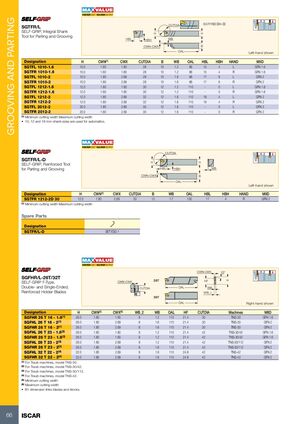

Обработка канавок и отрезка

SGTFR/L

Самозажимная державка с интегральным хвостовиком для отрезки и обработки канавок

Обозначение H CWN(1) CWX CUTDIA B WB OAL HBL HBH HAND MIID
SGTFL 1010-1.6 10.0 1.60 1.60 28 10 1.2 86 15 4 L GFN 1.6
SGTFR 1010-1.6 10.0 1.60 1.60 28 10 1.2 86 15 4 R GFN 1.6
SGTFL 1010-2 10.0 1.80 2.69 28 10 1.6 86 17 6 L GFN 2
SGTFR 1010-2 10.0 1.80 2.69 28 10 1.6 86 17 6 R GFN 2
SGTFL 1212-1.6 12.0 1.60 1.60 30 12 1.2 110 — 0 L GFN 1.6
SGTFR 1212-1.6 12.0 1.60 1.60 30 12 1.2 110 — 0 R GFN 1.6
SGTFL 1212-2 12.0 1.80 2.69 32 12 1.6 110 19 4 L GFN 2
SGTFR 1212-2 12.0 1.80 2.69 32 12 1.6 110 19 4 R GFN 2
SGTFL 2012-2 20.0 1.80 2.69 35 12 1.6 110 — 0 L GFN 2
SGTFR 2012-2 20.0 1.80 2.69 35 12 1.6 110 — 0 R GFN 2

Примечание: (1) Минимальная ширина резания. Максимальная ширина резания.

Хвостовики размером 10, 12 и 16 мм используются для автоматических станков.

SGTFR/L-D

Самозажимная усиленная державка для отрезки и обработки канавок

Обозначение H CWN(1) CWX CUTDIA B WB OAL HBL HBH HAND MIID
SGTFR 1212-2D 30 12.0 1.80 2.69 30 12 1.7 150 17 4 R GFN 2

Примечание: (1) Минимальная ширина резания. Максимальная ширина резания.

Запасные части

Обозначение Комплект
SGTFR/L-D SET ESG 1

SGFHR/L-26T/32T

Самозажимная державка F-типа, двусторонняя и односторонняя, с усиленными лезвиями

Обозначение H CWN(5) CWX(6) WB_2 WB OAL HF CUTDIA Станки MIID
SGFHR 26 T 16 - 1.6(1) 26.0 1.60 1.60 8 1.2 110 21.4 30 TNS-30 GFN 1.6
SGFHL 26 T 16 - 2(1) 26.0 1.80 2.69 8 1.6 110 21.4 30 TNS-30 GFN 2
SGFHR 26 T 16 - 2(1) 26.0 1.80 2.69 8 1.6 110 21.4 30 TNS-30 GFN 2
SGFHL 26 T 23 - 1.6(2) 26.0 1.60 1.60 8 1.2 110 21.4 42 TNS-30/42 GFN 1.6
SGFHR 26 T 23 - 1.6(2) 26.0 1.60 1.60 8 1.2 110 21.4 42 TNS-30/42 GFN 1.6
SGFHL 26 T 23 - 2(3) 26.0 1.80 2.69 8 1.2 110 21.4 42 TNS-30/112 GFN 2
SGFHR 26 T 23 - 2(3) 26.0 1.80 2.69 8 1.6 110 21.4 42 TNS-30/112 GFN 2
SGFHL 32 T 22 - 2(4) 32.0 1.80 2.69 8 1.6 110 24.8 42 TNS-42 GFN 2
SGFHR 32 T 22 - 2(4) 32.0 1.80 2.69 8 1.6 110 24.8 42 TNS-42 GFN 2

Примечания:

  • (1) Для станков Traub, модель TNS-30
  • (2) Для станков Traub, модель TNS-30/42
  • (3) Для станков Traub, модель TNS-30/112
  • (4) Для станков Traub, модель TNS-42
  • (5) Минимальная ширина резания
  • (6) Максимальная ширина резания
  • Размер B1 связывает лезвия и блоки
