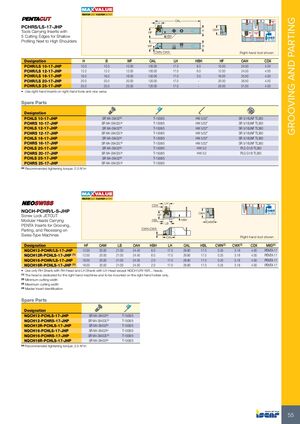

ОБРАБОТКА КАНАВОК И ОТРЕЗКА
PCHRS/LS-17-JHP
Резцы с пентагональными пластинами для поверхностного профилирования рядом с высокими плечами
| Обозначение | H | B | WF | OAL | LH | HBH | HF | OAH | CDX |
|---|---|---|---|---|---|---|---|---|---|
| PCHR/LS 10-17-JHP | 10.0 | 10.0 | 10.00 | 100.00 | 17.0 | 8.0 | 10.00 | 24.50 | 4.00 |
| PCHR/LS 12-17-JHP | 12.0 | 12.0 | 12.00 | 100.00 | 17.0 | 6.0 | 12.00 | 24.50 | 4.00 |
| PCHR/LS 16-17-JHP | 16.0 | 16.0 | 16.00 | 120.00 | 17.0 | 3.0 | 16.00 | 25.50 | 4.00 |
| PCHR/LS 20-17-JHP | 20.0 | 20.0 | 20.00 | 120.00 | 17.0 | - | 20.00 | 26.50 | 4.00 |
| PCHR/LS 25-17-JHP | 25.0 | 25.0 | 25.00 | 120.00 | 17.0 | - | 25.00 | 31.50 | 4.00 |
Примечание: Используйте правые пластины на правых резцах и наоборот
Запасные части
| Обозначение | ||||
|---|---|---|---|---|
| PCHLS 10-17-JHP | SR M4-39432(a) | T-1508/5 | HW 5/32" | SR 5/16UNF TL360 |
| PCHRS 10-17-JHP | SR M4-39432L(a) | T-1508/5 | HW 5/32" | SR 5/16UNF TL360 |
| PCHLS 12-17-JHP | SR M4-39432(a) | T-1508/5 | HW 5/32" | SR 5/16UNF TL360 |
| PCHRS 12-17-JHP | SR M4-39432L(a) | T-1508/5 | HW 5/32" | SR 5/16UNF TL360 |
| PCHLS 16-17-JHP | SR M4-39432(a) | T-1508/5 | HW 5/32" | SR 5/16UNF TL360 |
| PCHRS 16-17-JHP | SR M4-39432L(a) | T-1508/5 | HW 5/32" | SR 5/16UNF TL360 |
| PCHLS 20-17-JHP | SR M4-39432(a) | T-1508/5 | HW 5.0 | PLG G1/8 TL360 |
| PCHRS 20-17-JHP | SR M4-39432L(a) | T-1508/5 | HW 5.0 | PLG G1/8 TL360 |
| PCHLS 25-17-JHP | SR M4-39432(a) | T-1508/5 | ||
| PCHRS 25-17-JHP | SR M4-39432L(a) | T-1508/5 |
(a) Рекомендуемый момент затяжки: 2,5 Н·м
NQCH-PCHR/L-S-JHP
Модульные державки с винтовым зажимом JETCUT для установки пентагональных пластин при обработке канавок, отрезке и растачивании на швейцарских автоматах
| Обозначение | HF | OAW | LB | OAH | HBH | LH | OAL | HBL | CWN(2) | CWX(3) | CDX | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NQCH12-PCHR/LS-17-JHP | 12.00 | 20.00 | 21.00 | 24.40 | 6.0 | 17.0 | 29.80 | 17.0 | 0.25 | 3.18 | 4.00 | PENTA 17 |
| NQCH12R-PCHLS-17-JHP (1) | 12.00 | 20.00 | 21.00 | 24.40 | 6.0 | 17.0 | 29.80 | 17.0 | 0.25 | 3.18 | 4.00 | PENTA 17 |
| NQCH16-PCHR/LS-17-JHP | 16.00 | 20.00 | 21.00 | 24.50 | 2.0 | 17.0 | 29.80 | 17.0 | 0.25 | 3.18 | 4.00 | PENTA 17 |
| NQCH16R-PCHLS-17-JHP (1) | 16.00 | 20.00 | 21.00 | 24.50 | 2.0 | 17.0 | 29.80 | 17.0 | 0.25 | 3.18 | 4.00 | PENTA 17 |
Примечания:
- Используйте только правую державку с правой головкой и левую державку с левой головкой, кроме головок NQCH12R/16R...
- (1) Головка предназначена для правых машин и устанавливается только на правый держатель
- (2) Минимальная ширина резания
- (3) Максимальная ширина резания
- (4) Идентификация основной пластины
Запасные части
| Обозначение | ||
|---|---|---|
| NQCH12-PCHLS-17-JHP | SR M4-39432(a) | T-1508/5 |
| NQCH12-PCHRS-17-JHP | SR M4-39432L(a) | T-1508/5 |
| NQCH12R-PCHLS-17-JHP | SR M4-39432(a) | T-1508/5 |
| NQCH16-PCHLS-17-JHP | SR M4-39432(a) | T-1508/5 |
| NQCH16-PCHRS-17-JHP | SR M4-39432L(a) | T-1508/5 |
| NQCH16R-PCHLS-17-JHP | SR M4-39432(a) | T-1508/5 |
(a) Рекомендуемый момент затяжки: 2,5 Н·м
