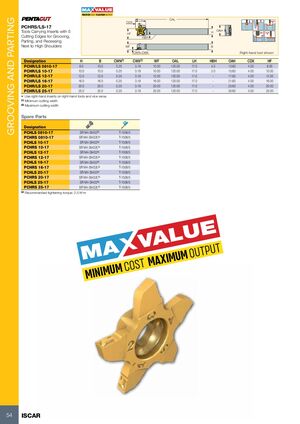

Инструменты MAX-OUT Iscar 2026 - страница 54

Предыдущая страница Следующая страница

Навигация

ОБРАБОТКА КАНАВОК И ОТРЕЗКА

PCHRS/LS-17

Резцы с пентагональными пластинами для обработки канавок, отрезки и растачивания рядом с высокими плечами

Обозначение H B CWN(1) CWX(2) WF OAL LH HBH OAH CDX HF
PCHR/LS 0810-178.010.00.253.1810.00120.0017.04.013.604.008.00
PCHR/LS 10-1710.010.00.253.1810.00120.0017.02.015.604.0010.00
PCHR/LS 12-1712.012.00.253.1812.00120.0017.0-17.604.0012.00
PCHR/LS 16-1716.016.00.253.1816.00120.0017.0-21.604.0016.00
PCHR/LS 20-1720.020.00.253.1820.00120.0017.0-25.604.0020.00
PCHR/LS 25-1725.025.00.253.1825.00120.0017.0-30.604.0025.00

Примечания:

  • Используйте правые пластины на правых резцах и наоборот
  • (1) Минимальная ширина резания
  • (2) Максимальная ширина резания

Запасные части

Обозначение
PCHLS 0810-17SR M4-39432(a)T-1508/5
PCHRS 0810-17SR M4-39432L(a)T-1508/5
PCHLS 10-17SR M4-39432(a)T-1508/5
PCHRS 10-17SR M4-39432L(a)T-1508/5
PCHLS 12-17SR M4-39432(a)T-1508/5
PCHRS 12-17SR M4-39432L(a)T-1508/5
PCHLS 16-17SR M4-39432(a)T-1508/5
PCHRS 16-17SR M4-39432L(a)T-1508/5
PCHLS 20-17SR M4-39432(a)T-1508/5
PCHRS 20-17SR M4-39432L(a)T-1508/5
PCHLS 25-17SR M4-39432(a)T-1508/5
PCHRS 25-17SR M4-39432L(a)T-1508/5

(a) Рекомендуемый момент затяжки: 2,5 Н·м
