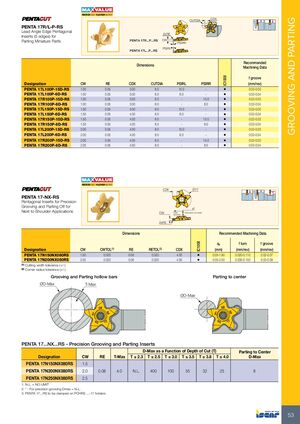

ОБРАБОТКА КАНАВОК И ОТРЕЗКА

PENTA 17R/L-P-RS

Пентагональные пластины с направленным углом кромки (5 кромок) для отрезки миниатюрных деталей

Обозначение CW RE CDX CUTDIA PSIRL PSIRR IC1008 f groove (мм/об)
PENTA 17L100P-15D-RS1.000.053.006.015.0-•0.02-0.03
PENTA 17L100P-6D-RS1.000.053.006.06.0-•0.02-0.04
PENTA 17R100P-15D-RS1.000.053.006.0-15.0•0.02-0.03
PENTA 17R100P-6D-RS1.000.053.006.0-6.0•0.02-0.04
PENTA 17L150P-15D-RS1.500.054.008.015.0-•0.02-0.03
PENTA 17L150P-6D-RS1.500.054.008.06.0-•0.02-0.04
PENTA 17R150P-15D-RS1.500.054.008.0-15.0•0.02-0.03
PENTA 17R150P-6D-RS1.500.054.008.0-6.0•0.02-0.04
PENTA 17L200P-15D-RS2.000.054.008.015.0-•0.02-0.03
PENTA 17L200P-6D-RS2.000.054.008.06.0-•0.02-0.04
PENTA 17R200P-15D-RS2.000.054.008.0-15.0•0.02-0.03
PENTA 17R200P-6D-RS2.000.054.008.0-6.0•0.02-0.04

PENTA 17-NX-RS

Пентагональные пластины для прецизионной обработки канавок и отрезки рядом с приложениями с плечами

Обозначение CW CWTOL(1) RE RETOL(2) CDX IC1008 ap (мм) f turn (мм/об) f groove (мм/об)
PENTA 17N150NX080RS1.500.0200.080.0204.00•0.05-1.800.020-0.1100.02-0.07
PENTA 17N200NX080RS2.000.0200.080.0204.00•0.05-2.500.030-0.1500.03-0.09

Примечания:

  • (1) Допуск на ширину резания (+/-)
  • (2) Допуск на радиус кромки (+/-)

PENTA 17...NX...RS - Прецизионная обработка канавок и отрезка пластин

Обозначение CW RE T-Max T ≤ 2.3 T ≤ 2.5 T ≤ 3.0 T ≤ 3.5 T ≤ 3.8 T ≤ 4.0 D-Max (отрезка по центру)
PENTA 17N150NX080RS1.5
PENTA 17N200NX080RS2.00.084.0N.L.4001005532258
PENTA 17N250NX080RS2.5

Примечания:

  • N.L. = БЕЗ ОГРАНИЧЕНИЙ
  • * - Для прецизионной обработки канавок Dmax = БЕЗ ОГРАНИЧЕНИЙ
  • PENTA 17...RS устанавливаются на державки PCHRS ...-17
