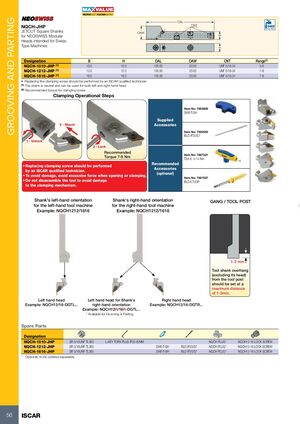

Инструменты MAX-OUT Iscar 2026 - страница 56

Предыдущая страница Следующая страница

Навигация

ОБРАБОТКА КАНАВОК И ОТРЕЗКА

NQCH-JHP

Прямоугольные державки JETCUT для модульных головок NEOSWISS, предназначенные для швейцарских автоматов

Обозначение B H OAL OAW CNT Range(2)
NQCH-1010-JHP (1)10.010.0100.0020.00UNF 5/16-245-6
NQCH-1212-JHP (1)12.012.0100.0020.00UNF 5/16-247-8
NQCH-1616-JHP (1)16.016.0100.0020.00UNF 5/16-247-8

Примечания:

  • Замена винта зажима должна выполняться только квалифицированным техником ISCAR
  • (1) Державка нейтральная и может использоваться как для левых, так и для правых головок
  • (2) Рекомендуемый момент затяжки для винта зажима

Этапы работы зажимного механизма

Рекомендуемый момент затяжки: 7-8 Нм

Поставляемые аксессуары:

  • Item No: 7003805 - SW6-T-SH
  • Item No: 7002553 - BLD IP20/S7
  • Item No: 7007221 - TSA 6 5-14 Нм
  • Item No: 7007027 - BLD 6 T20IP

Рекомендуемые аксессуары (опционально):

Ориентация державки:

  • Левая ориентация державки для левой машины (пример: NQCH1212/1616)
  • Правая ориентация державки для правой машины (пример: NQCH1212/1616)

Размещение инструмента:

Вылет державки инструмента (исключая его головку) от поста должен устанавливаться на максимальное расстояние 1-2 мм.

Дополнительные примечания:

  • Избегайте повреждений, не прилагайте чрезмерное усилие при открытии или зажиме.
  • Не разбирайте инструмент, чтобы избежать повреждения зажимного механизма.
  • Левая головка для примера: NQCH12/16-DGTL...
  • Левая головка для правой ориентации державки, пример: NQCH12R/16R-DGTL... (* доступно для обработки канавок и отрезки)
  • Правая головка для примера: NQCH12/16-DGTR...

Запасные части

Обозначение
NQCH-1010-JHPSR 5/16UNF TL360L-KEY TORX PLUS IP20 62MMNQCH PLUG*NQCH12-16 LOCK SCREW
NQCH-1212-JHPSR 5/16UNF TL360SW6-T-SHBLD IP20/S7NQCH PLUG*
NQCH-1616-JHPSR 5/16UNF TL360SW6-T-SHBLD IP20/S7NQCH PLUG*

* Опционально, заказывается отдельно
