Минимальная стоимость. Максимальная производительность

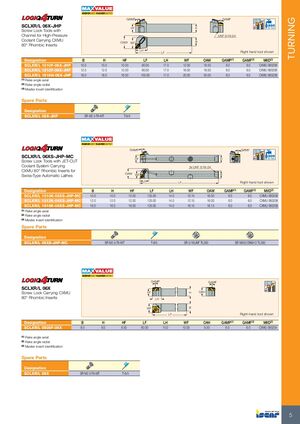

SCLXR/L 06X-JHP

Токарные инструменты со спиральным зажимом и каналом подвода СОЖ под высоким давлением, оснащённые ромбическими пластинами CXMU под углом 80°.

Обозначение B H HF LF LH WF OAW GAMP(1) GAMF(2) MIID(3)
SCLXR/L 1010F-06X-JHP 10.0 10.0 10.00 80.00 17.0 12.00 18.50 6.0 6.0 CXMU 060208
SCLXR/L 1212F-06X-JHP 12.0 12.0 12.00 80.00 17.0 16.00 18.50 6.0 6.0 CXMU 060208
SCLXR/L 1616H-06X-JHP 16.0 16.0 16.00 100.00 17.0 20.00 20.00 6.0 6.0 CXMU 060208
  • (1) Передний угол в осевом направлении
  • (2) Передний угол в радиальном направлении
  • (3) Идентификация эталонной пластины

Запасные части

Обозначение
SCLXR/L 06X-JHP SR M2.5-T8-MT T-8/5

SCLXR/L 06XS-JHP-MC

Токарные инструменты со спиральным зажимом и системой JET-CUT для подачи СОЖ, оснащённые ромбическими пластинами CXMU под углом 80° для автоматических швейцарских станков.

Обозначение B H HF LF LH WF OAW GAMP(1) GAMF(2) MIID(3)
SCLXR/L 1010K-06XS-JHP-MC 10.0 10.0 10.00 125.00 14.0 10.15 16.00 6.0 6.0 CXMU 060208
SCLXR/L 1212K-06XS-JHP-MC 12.0 12.0 12.00 125.00 14.0 12.15 16.00 6.0 6.0 CXMU 060208
SCLXR/L 1616K-06XS-JHP-MC 16.0 16.0 16.00 125.00 14.0 16.15 16.15 6.0 6.0 CXMU 060208
  • (1) Передний угол в осевом направлении
  • (2) Передний угол в радиальном направлении
  • (3) Идентификация эталонной пластины

Запасные части

Обозначение
SCLXR/L 06XS-JHP-MC SR M2.5-T8-MT T-8/5 SR 5/16UNF TL360 SR M3X3 DIN913 TL360

SCLXR/L 06X

Токарные инструменты со спиральным зажимом, оснащённые ромбическими пластинами CXMU под углом 80°.

Обозначение B H HF LF LH WF OAH GAMP(1) GAMF(2) MIID(3)
SCLXR/L 0808F-06X 8.0 8.0 8.00 80.00 10.0 10.00 9.50 6.0 6.0 CXMU 060204
  • (1) Передний угол в осевом направлении
  • (2) Передний угол в радиальном направлении
  • (3) Идентификация эталонной пластины

Запасные части

Обозначение
SCLXR/L 06X SR M2.5-T8-MT T-8/5
