Минимальная стоимость. Максимальная производительность

Токарная обработка

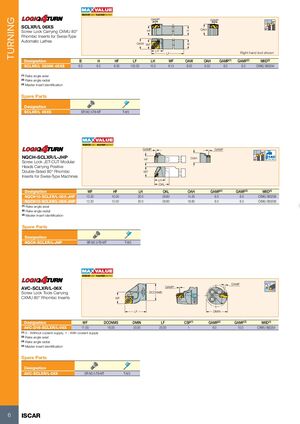

SCLXR/L 06XS

Токарные инструменты со спиральным зажимом, оснащённые ромбическими пластинами CXMU под углом 80° для автоматических швейцарских станков.

Обозначение B H HF LF LH WF OAW OAH GAMP(1) GAMF(2) MIID(3)
SCLXR/L 0808K-06XS 8.0 8.0 8.00 125.00 10.0 8.15 9.00 9.50 6.0 6.0 CXMU 060204
  • (1) Передний угол в осевом направлении
  • (2) Передний угол в радиальном направлении
  • (3) Идентификация эталонной пластины

Запасные части

Обозначение
SCLXR/L 06XS SR M2.5-T8-MT T-8/5

NQCH-SCLXR/L-JHP

Модульные токарные головки JET-CUT со спиральным зажимом, оснащённые положительными двусторонними ромбическими пластинами под углом 80° для швейцарских станков.

Обозначение WF HF LH OAL OAH GAMP(1) GAMF(2) MIID(3)
NQCH10-SCLXR/L-06X-JHP 10.20 10.00 20.0 28.80 14.20 6.0 6.0 CXMU 060208
NQCH12-SCLXR/L-06X-JHP 12.20 12.00 20.0 28.80 18.60 6.0 6.0 CXMU 060208
  • (1) Передний угол в осевом направлении
  • (2) Передний угол в радиальном направлении
  • (3) Идентификация эталонной пластины

Запасные части

Обозначение
NQCH-SCLXR/L-JHP SR M2.5-T8-MT T-8/5

AVC-SCLXR/L-06X

Токарные инструменты со спиральным зажимом, оснащённые ромбическими пластинами CXMU под углом 80°.

Обозначение WF DCONMS DMIN LF CSP(1) GAMP(2) GAMF(3) MIID(4)
AVC-D16-SCLXR/L-06X 11.00 16.00 20.00 20.00 1 6.0 10.0 CXMU 060204
  • (1) 0 — без подачи СОЖ; 1 — с подачей СОЖ
  • (2) Передний угол в осевом направлении
  • (3) Передний угол в радиальном направлении
  • (4) Идентификация эталонной пластины

Запасные части

Обозначение
AVC-SCLXR/L-06X SR M2.5-T8-MT T-8/5
