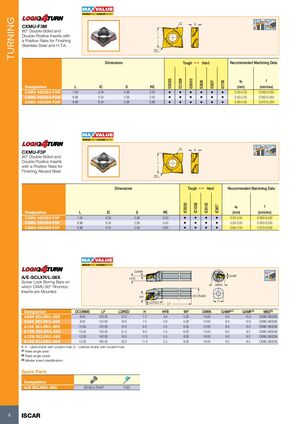

Токарная обработка

CXMU-F3M

Двусторонние четырёхреберные пластины под углом 80° с положительным передним углом для чистовой обработки нержавеющей стали и закаленной стали.

Обозначение L IC S RE Материал Рекомендуемые режимы обработки
IC6025 IC1008 IC6015 IC806 IC807 IC706 ap (мм) f (мм/об)
CXMU 060202-F3M 7.00 6.34 2.38 0.20 • • • • • • 0.30-2.00 0.050-0.250
CXMU 060204-F3M 6.96 6.34 2.38 0.40 • • • • • • 0.50-2.00 0.050-0.250
CXMU 060208-F3M 6.88 6.34 2.38 0.80 • • • • • • 0.80-2.00 0.070-0.250

CXMU-F3P

Двусторонние четырёхреберные пластины под углом 80° с положительным передним углом для чистовой обработки легированной стали.

Обозначение L IC S RE Материал Рекомендуемые режимы обработки
IC8250 IC1008 IC8150 IC807 ap (мм) f (мм/об)
CXMU 060202-F3P 7.00 6.34 2.38 0.20 • • • • 0.30-2.00 0.050-0.250
CXMU 060204-F3P 6.96 6.34 2.38 0.40 • • • • 0.50-2.00 0.050-0.250
CXMU 060208-F3P 6.88 6.34 2.38 0.80 • • • • 0.80-2.00 0.070-0.250

A/E-SCLXR/L-06X

Расточные оправки со спиральным зажимом, на которых устанавливаются ромбические пластины CXMU под углом 80°.

Обозначение DCONMS LF LDRED H HFB WF DMIN GAMP(1) GAMF(2) MIID(3)
A08H SCLXR/L-06X 8.00 100.00 12.0 7.2 3.6 5.00 10.00 8.0 10.0 CXMU 060208
E08K SCLXR/L-06X 8.00 125.00 19.0 7.2 3.6 5.00 10.00 8.0 10.0 CXMU 060208
A10K SCLXR/L-06X 10.00 125.00 15.0 9.0 4.5 6.00 12.00 8.0 8.0 CXMU 060208
E10M SCLXR/L-06X 10.00 150.00 21.5 9.0 4.5 6.00 12.00 8.0 8.0 CXMU 060208
A12M SCLXR/L-06X 12.00 150.00 18.0 11.0 5.5 9.00 16.00 8.0 8.0 CXMU 060208
E12Q SCLXR/L-06X 12.00 180.00 25.0 11.0 5.5 9.00 16.00 8.0 8.0 CXMU 060208
  • A — стальной хвостовик с каналом подачи СОЖ; E — карбидный хвостовик с каналом подачи СОЖ
  • (1) Передний угол в осевом направлении
  • (2) Передний угол в радиальном направлении
  • (3) Идентификация эталонной пластины

Запасные части

Обозначение
A/E-SCLXR/L-06X SR M2.5-T8-MT T-8/5
