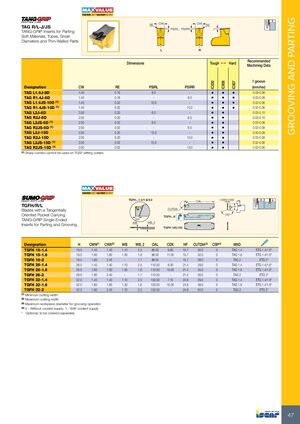

TAG R/L-J/JS
Вставки TANG-GRIP для разрезания мягких материалов, трубок, малых диаметров и тонкостенных деталей
| Обозначение | CW | RE | PSIRL | PSIRR | Марка материала | Рекомендуемые данные резания (мм/оборот) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| TAG L1.4J-8D | 1.40 | 0.16 | 8.0 | — | • | • | • | 0.03–0.08 | ||
| TAG R1.4J-8D | 1.40 | 0.16 | — | 8.0 | • | • | • | 0.03–0.08 | ||
| TAG L1.4JS-10D (1) | 1.40 | 0.02 | 10.0 | — | • | • | • | 0.02–0.06 | ||
| TAG R1.4JS-10D (1) | 1.40 | 0.02 | — | 10.0 | • | • | • | 0.02–0.06 | ||
| TAG L2J-6D | 2.00 | 0.20 | 6.0 | — | • | • | 0.03–0.10 | |||
| TAG R2J-6D | 2.00 | 0.20 | — | 6.0 | • | • | 0.03–0.10 | |||
| TAG L2JS-6D (1) | 2.00 | 0.02 | 6.0 | — | • | • | 0.02–0.08 | |||
| TAG R2JS-6D (1) | 2.00 | 0.02 | — | 6.0 | • | • | 0.02–0.08 | |||
| TAG L2J-15D | 2.00 | 0.20 | 15.0 | — | • | • | 0.03–0.08 | |||
| TAG R2J-15D | 2.00 | 0.20 | — | 15.0 | • | • | 0.03–0.08 | |||
| TAG L2JS-15D (1) | 2.00 | 0.02 | 15.0 | — | • | • | 0.02–0.06 | |||
| TAG R2JS-15D (1) | 2.00 | 0.02 | — | 15.0 | • | • | 0.02–0.06 | |||
- (1) Острые углы не могут использоваться на расходниках TGSF
Минимальные затраты максимальный выход
TGFH/R/L
Державки с тангенциально ориентированным карманом для односторонних вставок TANG-GRIP, предназначенные для разрезания и нарезания канавок
| Обозначение | H | CWN(1) | CWX(2) | WB | WB_2 | OAL | CDX | HF | CUTDIA(3) | CSP(4) | MIID |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TGFH 19-1.4 | 19.0 | 1.40 | 1.40 | 1.10 | 2.5 | 86.00 | 9.60 | 15.7 | 30.0 | 0 | TAG 1.4 ETG 1.4/1.6* |
| TGFH 19-1.6 | 19.0 | 1.60 | 1.60 | 1.30 | 1.6 | 86.00 | 11.00 | 15.7 | 32.0 | 0 | TAG 1.6 ETG 1.4/1.6* |
| TGFH 19-2 | 19.0 | 1.80 | 2.40 | — | 1.7 | 86.00 | — | 15.7 | 38.0 | 0 | TAG 2 ETG 2* |
| TGFH 26-1.4 | 26.0 | 1.40 | 1.40 | 1.10 | 2.5 | 110.00 | 8.30 | 21.4 | 29.0 | 0 | TAG 1.4 ETG 1.4/1.6* |
| TGFH 26-1.6 | 26.0 | 1.60 | 1.60 | 1.30 | 1.6 | 110.00 | 10.00 | 21.4 | 35.0 | 0 | TAG 1.6 ETG 1.4/1.6* |
| TGFH 26-2 | 26.0 | 1.80 | 2.40 | — | 1.7 | 110.00 | — | 21.4 | 50.0 | 0 | TAG 2 ETG 2* |
| TGFH 32-1.4 | 32.0 | 1.40 | 1.40 | 1.10 | 2.5 | 150.00 | 7.10 | 24.8 | 29.0 | 0 | TAG 1.4 ETG 1.4/1.6* |
| TGFH 32-1.6 | 32.0 | 1.60 | 1.60 | 1.30 | 1.6 | 150.00 | 10.00 | 24.8 | 38.0 | 0 | TAG 1.6 ETG 1.4/1.6* |
| TGFH 32-2 | 32.0 | 1.80 | 2.40 | 1.70 | 2.5 | 150.00 | — | 24.8 | 50.0 | 0 | TAG 2 ETG 2* |
- (1) Минимальная ширина резания
- (2) Максимальная ширина резания
- (3) Максимальный диаметр заготовки для операции нарезания канавок
- (4) 0 — без подачи охлаждающей жидкости, 1 — с подачей охлаждающей жидкости
- * Опционально, заказывается отдельно
