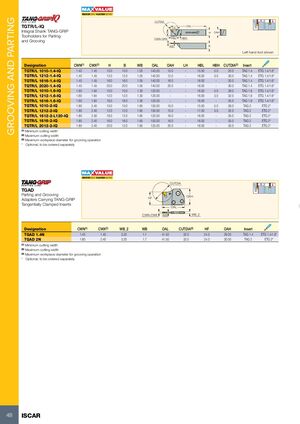

Инструменты MAX-OUT Iscar 2026 - страница 48

Предыдущая страница Следующая страница

Навигация

Минимальные затраты максимальный выход

TGTR/L-IQ

Цельные держатели TANG-GRIP для разрезания и нарезания канавок

Обозначение CWN(1) CWX(2) H B WB OAL OAH LH HBL HBH CUTDIA(3) Вставка
TGTR/L 1010-1.4-IQ 1.40 1.45 10.0 10.0 1.05 140.00 15.0 — 15.50 5.0 20.0 TAG 1.4 ETG 1.4/1.6*
TGTR/L 1212-1.4-IQ 1.40 1.45 12.0 12.0 1.05 140.00 12.0 — 16.00 3.0 30.0 TAG 1.4 ETG 1.4/1.6*
TGTR/L 1616-1.4-IQ 1.40 1.45 16.0 16.0 1.05 140.00 16.0 — 16.00 — 30.0 TAG 1.4 ETG 1.4/1.6*
TGTR/L 2020-1.4-IQ 1.40 1.45 20.0 20.0 1.05 140.00 20.0 — 16.00 — 30.0 TAG 1.4 ETG 1.4/1.6*
TGTR/L 1010-1.6-IQ 1.60 1.64 10.0 10.0 1.30 120.00 — — 16.00 5.0 28.0 TAG 1.6 ETG 1.4/1.6*
TGTR/L 1212-1.6-IQ 1.60 1.64 12.0 12.0 1.30 120.00 — — 16.00 3.0 32.0 TAG 1.6 ETG 1.4/1.6*
TGTR/L 1616-1.6-IQ 1.60 1.64 16.0 16.0 1.30 120.00 — — 16.00 — 35.0 TAG 1.6 ETG 1.4/1.6*
TGTR/L 1010-2-IQ 1.80 2.40 10.0 10.0 1.65 150.00 15.0 — 15.50 5.0 28.0 TAG 2 ETG 2*
TGTR/L 1212-2-IQ 1.80 2.40 12.0 12.0 1.65 150.00 15.0 — 17.00 3.0 32.0 TAG 2 ETG 2*
TGTR/L 1612-2-L120-IQ 1.80 2.50 16.0 12.0 1.65 120.00 16.0 — 16.00 — 35.0 TAG 2 ETG 2*
TGTR/L 1616-2-IQ 1.80 2.40 16.0 16.0 1.65 150.00 16.0 — 16.00 — 35.0 TAG 2 ETG 2*
TGTR/L 2012-2-IQ 1.80 2.40 20.0 12.0 1.65 125.00 20.0 — 16.00 — 35.0 TAG 2 ETG 2*
  • (1) Минимальная ширина резания
  • (2) Максимальная ширина резания
  • (3) Максимальный диаметр заготовки для операции нарезания канавок
  • * Опционально, заказывается отдельно

Минимальные затраты максимальный выход

TGAD

Адаптеры для разрезания и нарезания канавок с тангенциально зажимаемыми вставками TANG-GRIP

Обозначение CWN(1) CWX(2) WB_2 WB OAL CUTDIA(3) HF OAH Вставка
TGAD 1.4N 1.40 1.40 3.20 1.1 41.50 32.0 24.0 29.00 TAG 1.4 ETG 1.4/1.6*
TGAD 2N 1.80 2.40 3.20 1.7 41.50 32.0 24.0 30.00 TAG 2 ETG 2*
  • (1) Минимальная ширина резания
  • (2) Максимальная ширина резания
  • (3) Максимальный диаметр заготовки для операции нарезания канавок
  • * Опционально, заказывается отдельно
