Минимальные затраты максимальный выход

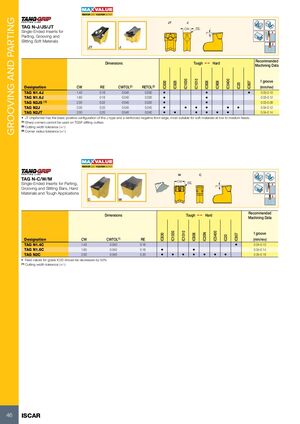

TAG N-J/JS/JT

Односторонние вставки для разрезания, нарезания канавок и прорезания щелей мягких материалов

Обозначение CW RE CWTOL(2) RETOL(3) Марка материала Рекомендуемые данные резания (мм/оборот)
TAG N1.4J 1.40 0.16 0.040 0.030 • • • 0.03–0.10
TAG N1.6J 1.60 0.16 0.040 0.030 • • 0.03–0.12
TAG N2JS (1) 2.00 0.02 0.040 0.020 • • 0.03–0.08
TAG N2J 2.00 0.20 0.040 0.040 • • • • • • • 0.04–0.12
TAG N2JT 2.00 0.20 0.040 0.040 • • • • • • 0.04–0.14
  • Формирователь стружки JT имеет базовую положительную конфигурацию типа J и усиленную отрицательную переднюю кромку; наиболее подходит для мягких материалов при низких и средних подачах.
  • (1) Острые углы не могут использоваться на расходниках TGSF
  • (2) Допуск ширины резания (+/–)
  • (3) Допуск радиуса при вершине (+/–)

Минимальные затраты максимальный выход

TAG N-C/W/M

Односторонние вставки для разрезания, нарезания канавок и прорезания щелей на держателях, твёрдые материалы и сложные операции

Обозначение CW CWTOL(1) RE Марка материала Рекомендуемые данные резания (мм/оборот)
TAG N1.4C 1.40 0.040 0.16 • 0.04–0.10
TAG N1.6C 1.60 0.040 0.16 • • 0.04–0.14
TAG N2C 2.00 0.040 0.20 • • • • • • • 0.05–0.16
  • Значения подачи для марки IC20 должны быть снижены на 50%
  • (1) Допуск ширины резания (+/–)
