КАНАВЛЕНИЕ И ОТРЕЗКА

МИНИМАЛЬНЫЕ ЗАТРАТЫ, МАКСИМАЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

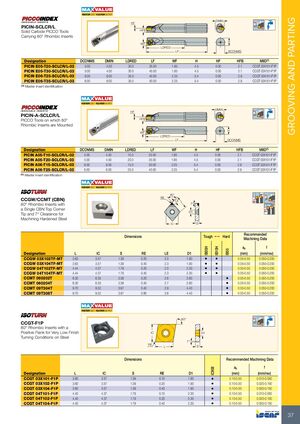

PICIN-SCLCR/L

Цельнокарбидные инструменты PICCO с ромбическими пластинами 80°

Обозначение DCONMS DMIN LDRED LF WF H HF HFB MIID1
PICIN E05-T20-SCLCR/L-03 5.00 4.50 20.0 35.00 1.85 4.5 0.00 2.1 CCGT 03X101-F1P
PICIN E05-T30-SCLCR/L-03 5.00 4.50 30.0 45.00 1.85 4.5 0.00 2.1 CCGT 03X101-F1P
PICIN E06-T25-SCLCR/L-03 6.00 6.00 25.0 40.00 2.25 5.4 0.00 2.9 CCGT 03X101-F1P
PICIN E06-T35-SCLCR/L-03 6.00 6.00 35.0 50.00 2.25 5.4 0.00 2.9 CCGT 03X101-F1P

1 Идентификация основной пластины

PICIN-A-SCLCR/L

Инструменты PICCO с установленными ромбическими пластинами 80°

Обозначение DCONMS DMIN LDRED LF WF H HF HFB MIID1
PICIN A05-T10-SCLCR/L-03 5.00 4.50 10.0 25.00 1.85 4.5 0.00 2.1 CCGT 03X101-F1P
PICIN A05-T20-SCLCR/L-03 5.00 4.50 20.0 35.00 1.85 4.5 0.00 2.1 CCGT 03X101-F1P
PICIN A06-T15-SCLCR/L-03 6.00 6.00 15.0 30.00 2.25 5.4 0.00 2.9 CCGT 03X101-F1P
PICIN A06-T25-SCLCR/L-03 6.00 6.00 25.0 40.00 2.25 5.4 0.00 2.9 CCGT 03X101-F1P

1 Идентификация основной пластины

CCGW/CCMT (CBN)

Ромбические пластины 80° с монолитной вершиной из кубического нитрида бора и 7° углом резания для обработки закаленной стали

Обозначение L IC S RE LE D1 Материал ap (мм) f (мм/об)
IB05H IB10H IB55
CCGW 03X102TF-MT 3.63 3.57 1.39 0.20 2.0 1.90 • • 0.05-0.50 0.050-0.200
CCGW 03X104TF-MT 3.63 3.57 1.39 0.40 2.3 1.90 • • 0.05-0.50 0.050-0.200
CCGW 04T102TF-MT 4.44 4.37 1.79 0.20 2.0 2.30 • • 0.05-0.50 0.050-0.200
CCGW 04T104TF-MT 4.44 4.37 1.79 0.40 2.3 2.30 • • 0.05-0.50 0.050-0.200
CCMT 060202T 6.30 6.35 2.38 0.20 2.6 2.80 • 0.05-0.50 0.050-0.200
CCMT 060204T 6.30 6.35 2.38 0.40 2.7 2.80 • 0.05-0.50 0.050-0.200
CCMT 09T304T 9.70 9.52 3.97 0.40 2.9 4.40 • 0.05-0.50 0.050-0.200
CCMT 09T308T 9.70 9.52 3.97 0.80 3.6 4.40 • 0.05-0.50 0.050-0.200

CCGT-F1P

Ромбические пластины 80° с положительным передним углом для чистовой обработки при низких скоростях резания стали

Обозначение L IC S RE D1 Материал ap (мм) f (мм/об)
IC908
CCGT 03X101-F1P 3.60 3.57 1.39 0.10 1.90 • 0.10-0.50 0.010-0.050
CCGT 03X102-F1P 3.60 3.57 1.39 0.20 1.90 • 0.10-0.50 0.020-0.100
CCGT 03X104-F1P 3.60 3.57 1.39 0.40 1.90 • 0.10-0.50 0.050-0.150
CCGT 04T101-F1P 4.40 4.37 1.79 0.10 2.30 • 0.10-0.50 0.010-0.050
CCGT 04T102-F1P 4.40 4.37 1.79 0.20 2.30 • 0.10-0.50 0.020-0.100
CCGT 04T104-F1P 4.40 4.37 1.79 0.40 2.30 • 0.10-0.50 0.050-0.150
