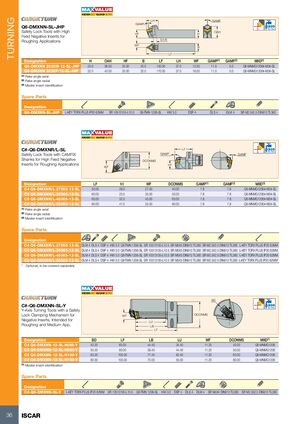

Инструменты MAX-OUT Iscar 2026 - страница 36

Предыдущая страница Следующая страница

Навигация

ОБРАБОТКА ТОЧЕНИЕМ

Q6-DMXNN-SL-JHP

Инструменты с механизмом блокировки пластины и высокой подачей для черновой обработки

Обозначение H OAH HF B LF LH WF GAMP1 GAMF2 MIID3
Q6-DMXNN 2525M-12-SL-JHP 25.0 36.00 25.00 25.0 150.00 37.0 12.50 11.0 0.0 Q6-MNMG1206#-M3#-SL
Q6-DMXNN 3232P-12-SL-JHP 32.0 43.00 32.00 32.0 170.00 37.0 16.00 11.0 0.0 Q6-MNMG1206#-M3#-SL

1 Передний угол осевой; 2 Передний угол радиальный; 3 Идентификация основной пластины

Запасные части

  • Q6-DMXNN-SL-JHP: L-KEY TORX PLUS IP20 62MM, SR 10513105-L10.5, Q6-TMN 1206-SL, HW 3.0, DSP 4, DLS 4, DLM 4, SR M2.5X2.5 DIN913 TL360

C#-Q6-DMXNR/L-SL

Инструменты с механизмом блокировки пластины CAMFIX для пластин высокой подачи при черновой обработке

Обозначение LF h1 WF DCONMS GAMP1 GAMF2 MIID3
C4 Q6-DMXNR/L-27050-12-SL 50.00 26.0 27.00 40.00 7.8 7.8 Q6-MNMG1206#-M3#-SL
C5 Q6-DMXNR/L-35060-12-SL 60.00 25.5 35.00 50.00 7.8 7.8 Q6-MNMG1206#-M3#-SL
C6 Q6-DMXNR/L-45065-12-SL 65.00 32.5 45.00 63.00 7.8 7.8 Q6-MNMG1206#-M3#-SL
C8 Q6-DMXNR/L-55080-12-SL 80.00 41.0 55.00 80.00 7.8 7.8 Q6-MNMG1206#-M3#-SL

1 Передний угол осевой; 2 Передний угол радиальный; 3 Идентификация основной пластины

Запасные части

  • C4 Q6-DMXNR/L-27050-12-SL: DLM 4, DLS 4, DSP 4, HW 3.0, Q6-TMN 1206-SL, SR 10513105-L10.5, SR M5X5 DIN913 TL360, SR M2.5X2.5 DIN913 TL360, L-KEY TORX PLUS IP20 62MM
  • C5 Q6-DMXNR/L-35060-12-SL: DLM 4, DLS 4, DSP 4, HW 3.0, Q6-TMN 1206-SL, SR 10513105-L10.5, SR M5X5 DIN913 TL360, SR M2.5X2.5 DIN913 TL360, L-KEY TORX PLUS IP20 62MM
  • C6 Q6-DMXNR/L-45065-12-SL: DLM 4, DLS 4, DSP 4, HW 3.0, Q6-TMN 1206-SL, SR 10513105-L10.5, SR M5X5 DIN913 TL360, SR M2.5X2.5 DIN913 TL360, L-KEY TORX PLUS IP20 62MM
  • C8 Q6-DMXNR/L-55080-12-SL: DLM 4, DLS 4, DSP 4, HW 3.0, Q6-TMN 1206-SL, SR 10513105-L10.5, SR M5X5 DIN913 TL360, SR M2.5X2.5 DIN913 TL360, L-KEY TORX PLUS IP20 62MM (опционально, заказывается отдельно)

C#-Q6-DMXNN-SL-Y

Инструменты для точения по оси Y с механизмом блокировки пластины для отрицательных пластин, предназначенные для черновой и средней обработки

Обозначение BD LF LB LU WF DCONMS MIID1
C4 Q6-DMXNN-12-SL-H065-Y 40.20 65.00 44.40 34.40 11.20 40.00 Q6-MNMG1206
C5 Q6-DMXNN-12-SL-H080-Y 50.20 80.00 59.40 44.40 11.20 50.00 Q6-MNMG1206
C6 Q6-DMXNN-12-SL-H100-Y 63.20 100.00 77.40 62.40 11.20 63.00 Q6-MNMG1206
C8 Q6-DMXNN-12-SL-H100-Y 80.00 100.00 70.00 55.00 11.20 80.00 Q6-MNMG1206

1 Идентификация основной пластины

Запасные части

  • C#-Q6-DMXNN-SL-Y: L-KEY TORX PLUS IP20 62MM, SR 10513105-L10.5, Q6-TMN 1206-SL, HW 3.0, DSP 4, DLS 4, DLM 4, SR M4X4 DIN913 TL360, SR M2.5X2.5 DIN913 TL360
