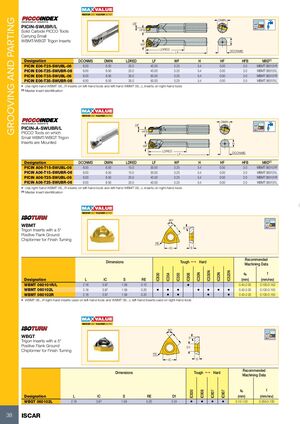

КАНАВЛЕНИЕ И ОТРЕЗКА
МИНИМАЛЬНЫЕ ЗАТРАТЫ, МАКСИМАЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
PICIN-SWUBR/L
Цельнокарбидные инструменты PICCO с малыми треугольными пластинами WBMT/WBGT
| Обозначение | DCONMS | DMIN | LDRED | LF | WF | H | HF | HFB | MIID1 |
|---|---|---|---|---|---|---|---|---|---|
| PICIN E06-T25-SWUBL-06 | 6.00 | 6.50 | 25.0 | 40.00 | 3.25 | 5.4 | 0.00 | 3.0 | WBMT 060101R |
| PICIN E06-T25-SWUBR-06 | 6.00 | 6.50 | 25.0 | 40.00 | 3.25 | 5.4 | 0.00 | 3.0 | WBMT 060101L |
| PICIN E06-T35-SWUBL-06 | 6.00 | 6.50 | 35.0 | 50.00 | 3.25 | 5.4 | 0.00 | 3.0 | WBMT 060101R |
| PICIN E06-T35-SWUBR-06 | 6.00 | 6.50 | 35.0 | 50.00 | 3.25 | 5.4 | 0.00 | 3.0 | WBMT 060101L |
1 Идентификация основной пластины. Используйте правосторонние пластины WBMT 06...R на левосторонних инструментах и левосторонние пластины WBMT 06...L на правосторонних инструментах.
PICIN-A-SWUBR/L
Инструменты PICCO с установленными малыми треугольными пластинами WBMT/WBGT
| Обозначение | DCONMS | DMIN | LDRED | LF | WF | H | HF | HFB | MIID1 |
|---|---|---|---|---|---|---|---|---|---|
| PICIN A06-T15-SWUBL-06 | 6.00 | 6.50 | 15.0 | 30.00 | 3.25 | 5.4 | 0.00 | 3.0 | WBMT 060101R |
| PICIN A06-T15-SWUBR-06 | 6.00 | 6.50 | 15.0 | 30.00 | 3.25 | 5.4 | 0.00 | 3.0 | WBMT 060101L |
| PICIN A06-T25-SWUBL-06 | 6.00 | 6.50 | 25.0 | 40.00 | 3.25 | 5.4 | 0.00 | 3.0 | WBMT 060101R |
| PICIN A06-T25-SWUBR-06 | 6.00 | 6.50 | 25.0 | 40.00 | 3.25 | 5.4 | 0.00 | 3.0 | WBMT 060101L |
1 Идентификация основной пластины. Используйте правосторонние пластины WBMT 06...R на левосторонних инструментах и левосторонние пластины WBMT 06...L на правосторонних инструментах.
WBMT
Треугольные пластины с 5° положительным передним углом и молотообразным образователем стружки для чистовой обработки
| Обозначение | L | IC | S | RE | Материал | ap (мм) | f (мм/об) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IC830 | IC354 | IC350 | IC908 | IC530N | IC520N | IC30N | IC20N | |||||||
| WBMT 060101R/L | 2.18 | 3.97 | 1.59 | 0.10 | • | 0.40-2.00 | 0.100-0.150 | |||||||
| WBMT 060102L | 2.18 | 3.97 | 1.59 | 0.20 | • | • | • | • | • | • | • | 0.40-2.00 | 0.100-0.150 | |
| WBMT 060102R | 2.18 | 3.97 | 1.59 | 0.20 | • | • | • | • | 0.40-2.00 | 0.100-0.150 | ||||
Пластины WBMT 06...R правостороннего исполнения используются на левосторонних инструментах, а пластины WBMT 06...L левостороннего исполнения используются на правосторонних инструментах.
WBGT
Треугольные пластины с 5° положительным передним углом и молотообразным образователем стружки для чистовой обработки
| Обозначение | L | IC | S | RE | D1 | Материал | ap (мм) | f (мм/об) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| IC830 | IC908 | IC807 | IC907 | ||||||||
| WBGT 060102L | 2.18 | 3.97 | 1.59 | 0.20 | 2.24 | • | • | • | • | 0.10-1.00 | 0.050-0.100 |
