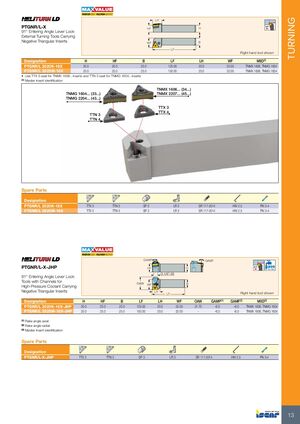

PTGNR/L-X

Револьверные резцы 91° с рычажной фиксацией для обработки корпусов. Предназначены для установки пластин с отрицательной передней поверхностью треугольной формы

Обозначение H HF B LF LH WF MIID(1)
PTGNR/L 2020K-16X 20.0 20.0 20.0 125.00 20.0 25.00 TNMX 1606, TNMG 1604
PTGNR/L 2525M-16X 25.0 25.0 25.0 150.00 20.0 32.00 TNMX 1606, TNMG 1604

• Используйте гнездо TTX 3 для пластин TNMX 1606.. и гнездо TTN 3 для пластин TNMG 1604..
(1) Обозначение основной пластины

Запасные части

Обозначение Компоненты
PTGNR/L 2020K-16X TTX 3 TTN 3 SP 3 LR 3 SR 117-2014 HW 2.5 PN 3-4
PTGNR/L 2525M-16X TTX 3 TTN 3 SP 3 LR 3 SR 117-2014 HW 2.5 PN 3-4

МИНИМАЛЬНЫЕ ЗАТРАТЫ МАКСИМАЛЬНЫЙ ВЫПУСК

PTGNR/L-X-JHP

Револьверные резцы 91° с рычажной фиксацией для обработки корпусов. Инструмент с каналами для подачи охлаждающей жидкости высокого давления. Предназначен для установки пластин с отрицательной передней поверхностью треугольной формы

Обозначение H HF B LF LH WF OAW GAMP(1) GAMF(2) MIID(3)
PTGNR/L 2020K-16X-JHP 20.0 20.0 20.0 125.00 20.0 25.00 31.70 -6.0 -6.0 TNMX 1606, TNMG 1604
PTGNR/L 2525M-16X-JHP 25.0 25.0 25.0 150.00 20.0 32.00 - -6.0 -6.0 TNMX 1606, TNMG 1604

(1) Передний угол в аксиальном направлении
(2) Передний угол в радиальном направлении
(3) Обозначение основной пластины

Запасные части

Обозначение Компоненты
PTGNR/L-X-JHP TTX 3 TTN 3 SP 3 LR 3 SR 117-2014 HW 2.5 PN 3-4
