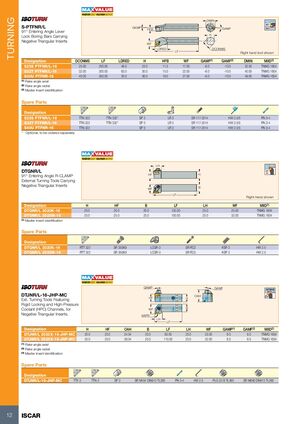

ТОЧЕНИЕ — МИНИМАЛЬНЫЕ ЗАТРАТЫ МАКСИМАЛЬНЫЙ ВЫПУСК
S-PTFNR/L
Расточные оправки 91° с рычажной фиксацией для установки пластин с отрицательной передней поверхностью треугольной формы
| Обозначение | DCONMS | LF | LDRED | H | HFB | WF | GAMP(1) | GAMF(2) | DMIN | MIID(3) |
|---|---|---|---|---|---|---|---|---|---|---|
| S25S PTFNR/L-16 | 25.00 | 250.00 | 48.0 | 23.0 | 11.5 | 17.00 | -6.0 | -13.0 | 32.50 | TNMG 1604 |
| S32T PTFNR/L-16 | 32.00 | 300.00 | 63.0 | 30.0 | 15.0 | 22.00 | -6.0 | -10.0 | 40.00 | TNMG 1604 |
| S40U PTFNR-16 | 40.00 | 350.00 | 30.0 | 36.0 | 18.0 | 27.00 | -6.0 | -10.0 | 49.00 | TNMG 1604 |
(1) Передний угол в аксиальном направлении
(2) Передний угол в радиальном направлении
(3) Обозначение основной пластины
Запасные части
| Обозначение | Компоненты | |||||||
|---|---|---|---|---|---|---|---|---|
| S25S PTFNR/L-16 | TTN 322 | TTN 332* | SP 3 | LR 3 | SR 117-2014 | HW 2.5/5 | PN 3-4 | |
| S32T PTFNR/L-16 | TTN 322 | TTN 332* | SP 3 | LR 3 | SR 117-2014 | HW 2.5/5 | PN 3-4 | |
| S40U PTFNR-16 | TTN 322 | SP 3 | LR 3 | SR 117-2014 | HW 2.5/5 | PN 3-4 | ||
* По отдельному заказу
МИНИМАЛЬНЫЕ ЗАТРАТЫ МАКСИМАЛЬНЫЙ ВЫПУСК
DTGNR/L
Револьверные резцы 91° с R-CLAMP фиксацией для обработки корпусов. Предназначены для установки пластин с отрицательной передней поверхностью треугольной формы
| Обозначение | H | HF | B | LF | LH | WF | MIID(1) |
|---|---|---|---|---|---|---|---|
| DTGNR/L 2020K-16 | 20.0 | 20.0 | 20.0 | 125.00 | 25.0 | 25.00 | TNMG 1604 |
| DTGNR/L 2525M-16 | 25.0 | 25.0 | 25.0 | 150.00 | 25.0 | 32.00 | TNMG 1604 |
(1) Обозначение основной пластины
Запасные части
| Обозначение | Компоненты | ||||||
|---|---|---|---|---|---|---|---|
| DTGNR/L 2020K-16 | RTT 322 | SR 35080I | LCGR-3 | SR RC3 | KSP 3 | HW 2.5 | |
| DTGNR/L 2525M-16 | RTT 322 | SR 35080I | LCGR-3 | SR RC3 | KSP 3 | HW 2.5 | |
МИНИМАЛЬНЫЕ ЗАТРАТЫ МАКСИМАЛЬНЫЙ ВЫПУСК
DTJNR/L-16-JHP-MC
Револьверные резцы для обработки корпусов с жёсткой фиксацией и каналами подачи охлаждающей жидкости высокого давления для установки пластин с отрицательной передней поверхностью треугольной формы
| Обозначение | H | HF | OAH | B | LF | LH | WF | GAMP(1) | GAMF(2) | MIID(3) |
|---|---|---|---|---|---|---|---|---|---|---|
| DTJNR/L 2020X-16-JHP-MC | 20.0 | 20.0 | 34.04 | 20.0 | 95.00 | 25.0 | 25.00 | 6.0 | 6.0 | TNMG 1604 |
| DTJNR/L 2525X-16-JHP-MC | 25.0 | 25.0 | 39.04 | 25.0 | 110.00 | 25.0 | 32.00 | 6.0 | 6.0 | TNMG 1604 |
(1) Передний угол в аксиальном направлении
(2) Передний угол в радиальном направлении
(3) Обозначение основной пластины
Запасные части
| Обозначение | Компоненты | |||||||
|---|---|---|---|---|---|---|---|---|
| DTJNR/L-16-JHP-MC | TTX 3 | TTN 3 | SP 3 | SR M4X4 DIN913 TL360 | PN 3-4 | HW 2.5 | PLG G1/8 TL360 | SR M6X6 DIN913 TL360 |
