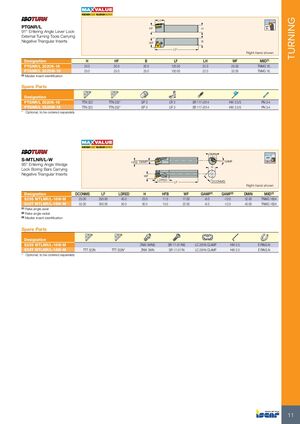

Инструменты MAX-OUT Iscar 2026 - страница 11

Предыдущая страница Следующая страница

Навигация

МИНИМАЛЬНЫЕ ЗАТРАТЫ МАКСИМАЛЬНЫЙ ВЫПУСК

PTGNR/L

Револьверные резцы 91° с рычажной фиксацией для обработки корпусов. Предназначены для установки пластин с отрицательной передней поверхностью треугольной формы

Обозначение H HF B LF LH WF MIID(1)
PTGNR/L 2020K-16 20.0 20.0 20.0 125.00 22.0 25.00 TNMG 16..
PTGNR/L 2525M-16 25.0 25.0 25.0 150.00 22.0 32.00 TNMG 16..

(1) Обозначение основной пластины

Запасные части

Обозначение Компоненты
PTGNR/L 2020K-16 TTN 322 TTN 332* SP 3 LR 3 SR 117-2014 HW 2.5/5 PN 3-4
PTGNR/L 2525M-16 TTN 322 TTN 332* SP 3 LR 3 SR 117-2014 HW 2.5/5 PN 3-4

* По отдельному заказу

МИНИМАЛЬНЫЕ ЗАТРАТЫ МАКСИМАЛЬНЫЙ ВЫПУСК

S-MTLNR/L-W

Расточные оправки 95° с клиновой фиксацией для установки пластин с отрицательной передней поверхностью треугольной формы

Обозначение DCONMS LF LDRED H HFB WF GAMP(1) GAMF(2) DMIN MIID(3)
S25S MTLNR/L-16W-M 25.00 250.00 40.0 23.0 11.5 17.00 -6.0 -12.0 32.00 TNMG 1604
S32T MTLNR/L-16W-M 32.00 300.00 50.0 30.0 15.0 22.00 -6.0 -12.0 40.00 TNMG 1604

(1) Передний угол в аксиальном направлении
(2) Передний угол в радиальном направлении
(3) Обозначение основной пластины

Запасные части

Обозначение Компоненты
S25S MTLNR/L-16W-M ZNW 3WNS SR 17-317NS LC 291N CLAMP HW 3.0 E RING N
S32T MTLNR/L-16W-M TTT 322N TTT 332N* ZNW 3WN SR 17-317N LC 291N CLAMP HW 3.0 E RING N

* По отдельному заказу
