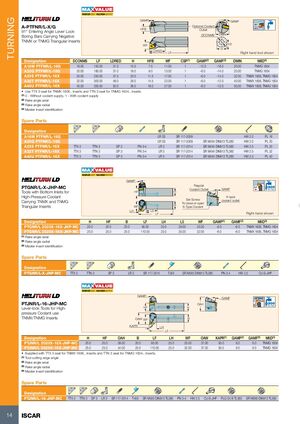

ТОЧЕНИЕ — МИНИМАЛЬНЫЕ ЗАТРАТЫ МАКСИМАЛЬНЫЙ ВЫПУСК
A-PTFNR/L-X/G
Расточные оправки 91° с рычажной фиксацией. Предназначены для установки пластин типа TNMX или TNMG с отрицательной передней поверхностью треугольной формы
| Обозначение | DCONMS | LF | LDRED | H | HFB | WF | CSP(1) | GAMP(2) | GAMF(3) | DMIN | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A16M PTFNR/L-16G | 16.00 | 150.00 | 31.0 | 15.0 | 7.5 | 11.00 | 1 | -12.0 | -16.0 | 20.00 | TNMG 1604 |
| A20Q PTFNR/L-16G | 20.00 | 180.00 | 31.0 | 18.0 | 9.0 | 13.00 | 1 | -6.0 | -14.0 | 25.00 | TNMG 1604 |
| A25S PTFNR/L-16X | 25.00 | 250.00 | 37.5 | 23.0 | 11.5 | 17.00 | 1 | -6.0 | -14.0 | 32.00 | TNMX 1606, TNMG 1604 |
| A32T PTFNR/L-16X | 32.00 | 300.00 | 48.0 | 29.0 | 14.5 | 22.00 | 1 | -6.0 | -12.0 | 40.00 | TNMX 1606, TNMG 1604 |
| A40U PTFNR/L-16X | 40.00 | 350.00 | 50.0 | 36.0 | 18.0 | 27.00 | 1 | -6.0 | -12.0 | 50.00 | TNMX 1606, TNMG 1604 |
• Используйте гнездо TTX 3 для пластин TNMX 1606.. и гнездо TTN 3 для пластин TNMG 1604..
(1) 0 — без подачи охлаждающей жидкости, 1 — с подачей охлаждающей жидкости
(2) Передний угол в аксиальном направлении
(3) Передний угол в радиальном направлении
(4) Обозначение основной пластины
Запасные части
| Обозначение | Компоненты | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A16M PTFNR/L-16G | LR 3S | SR 117-2009 | HW 2.0 | PL 16 | |||||
| A20Q PTFNR/L-16G | LR 3S | SR 117-2009 | SR M4X4 DIN913 TL360 | HW 2.0 | PL 20 | ||||
| A25S PTFNR/L-16X | TTX 3 | TTN 3 | SP 3 | PN 3-4 | LR 3 | SR 117-2014 | SR M4X4 DIN913 TL360 | HW 2.5 | PL 25 |
| A32T PTFNR/L-16X | TTX 3 | TTN 3 | SP 3 | PN 3-4 | LR 3 | SR 117-2014 | SR M4X4 DIN913 TL360 | HW 2.5 | PL 32 |
| A40U PTFNR/L-16X | TTX 3 | TTN 3 | SP 3 | PN 3-4 | LR 3 | SR 117-2014 | SR M4X4 DIN913 TL360 | HW 2.5 | PL 40 |
МИНИМАЛЬНЫЕ ЗАТРАТЫ МАКСИМАЛЬНЫЙ ВЫПУСК
PTGNR/L-X-JHP-MC
Революционные инструменты с нижними входами для подачи охлаждающей жидкости высокого давления. Предназначены для установки пластин типа TNMX и TNMG с отрицательной передней поверхностью треугольной формы
| Обозначение | H | HF | B | LF | LH | L5 | WF | GAMP(1) | GAMF(2) | MIID(3) |
|---|---|---|---|---|---|---|---|---|---|---|
| PTGNR/L 2020X-16X-JHP-MC | 20.0 | 20.0 | 20.0 | 95.00 | 25.0 | 29.00 | 25.00 | -6.0 | -6.0 | TNMX 1606, TNMG 1604 |
| PTGNR/L 2525X-16X-JHP-MC | 25.0 | 25.0 | 25.0 | 110.00 | 25.0 | 35.00 | 32.00 | -6.0 | -6.0 | TNMX 1606, TNMG 1604 |
(1) Передний угол в аксиальном направлении
(2) Передний угол в радиальном направлении
(3) Обозначение основной пластины
Запасные части
| Обозначение | Компоненты | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| PTGNR/L-X-JHP-MC | TTX 3 | TTN 3 | SP 3 | LR 3 | SR 117-2014 | T-8/5 | SR M5X5 DIN913 TL360 | PN 3-4 | HW 2.5 | CU-S-JHP |
МИНИМАЛЬНЫЕ ЗАТРАТЫ МАКСИМАЛЬНЫЙ ВЫПУСК
PTJNR/L-16-JHP-MC
Рычажные революционные инструменты для использования с охлаждающей жидкостью высокого давления. Предназначены для установки пластин типа TNMX/TNMG с отрицательной передней поверхностью треугольной формы
| Обозначение | H | HF | OAH | B | LF | LH | WF | OAW | KAPR(1) | GAMP(2) | GAMF(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PTJNR/L 2020X-16X-JHP-MC | 20.0 | 20.0 | 39.00 | 20.0 | 95.00 | 25.0 | 25.00 | 37.00 | 93.0 | 6.0 | 6.0 | TNMG 1604 |
| PTJNR/L 2525X-16X-JHP-MC | 25.0 | 25.0 | 44.00 | 25.0 | 110.00 | 25.0 | 32.00 | 37.00 | 93.0 | 6.0 | 6.0 | TNMG 1604 |
• Поставляется с гнездом TTX 3 для пластин TNMX 1606.. и гнездом TTN 3 для пластин TNMG 1604..
(1) Угол при вершине режущей кромки инструмента
(2) Передний угол в аксиальном направлении
(3) Передний угол в радиальном направлении
(4) Обозначение основной пластины
Запасные части
| Обозначение | Компоненты | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PTJNR/L-16-JHP-MC | TTX 3 | TTN 3 | SP 3 | LR 3 | SR 117-2014 | T-8/5 | SR M5X5 DIN913 TL360 | PN 3-4 | HW 2.5 | CU-S-JHP | PLG G1/8 TL360 | SR M6X6 DIN913 TL360 |
