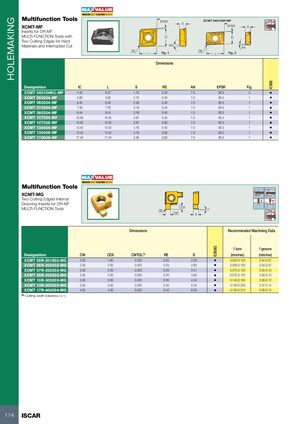

XCMT-MF

Пластины для многофункциональных инструментов DR-MF с двумя режущими кромками для твердых материалов и прерывистого реза

Размеры

Обозначение IC L S RE AN EPSR Рис.
XCMT 040104R/L-MF 4.40 6.37 1.70 0.40 7.0 83.5 2 •
XCMT 050204-MF 5.60 5.60 2.10 0.40 7.0 83.5 1 •
XCMT 060204-MF 6.40 6.40 2.38 0.40 7.0 83.5 1 •
XCMT 070304-MF 7.50 7.50 3.18 0.40 7.0 83.5 1 •
XCMT 080304-MF 8.44 8.44 3.18 0.40 7.0 83.5 1 •
XCMT 10T304-MF 10.50 10.50 3.97 0.40 7.0 83.5 1 •
XCMT 10T308-MF 10.50 10.50 3.97 0.80 7.0 83.5 1 •
XCMT 130404-MF 13.40 13.40 4.76 0.40 7.0 83.5 1 •
XCMT 130408-MF 13.40 13.40 4.76 0.80 7.0 83.5 1 •
XCMT 170508-MF 17.40 17.40 5.56 0.80 7.0 83.5 1 •

XCMT-MG

Пластины для внутреннего нарезания канавок с двумя режущими кромками для многофункциональных инструментов DR-MF

Размеры и рекомендуемые параметры обработки

Обозначение CW CDX CWTOL(1) RE S Подача за оборот (мм/об) Подача за проход (мм/об)
XCMT 05R-201802-MG 2.00 1.80 0.020 0.20 2.28 0.050–0.100 0.04–0.07 •
XCMT 06R-202002-MG 2.00 2.00 0.020 0.20 2.65 0.050–0.100 0.04–0.07 •
XCMT 07R-252002-MG 2.50 2.00 0.020 0.20 3.41 0.070–0.120 0.05–0.10 •
XCMT 08R-252502-MG 2.50 2.50 0.020 0.20 3.50 0.070–0.120 0.05–0.10 •
XCMT 10R-303003-MG 3.00 3.00 0.020 0.30 4.34 0.140–0.180 0.06–0.12 •
XCMT 13R-353503-MG 3.50 3.50 0.020 0.30 5.25 0.140–0.200 0.07–0.14 •
XCMT 17R-404004-MG 4.00 4.00 0.020 0.40 6.00 0.150–0.210 0.08–0.15 •

(1) Допуск ширины резания (±)
