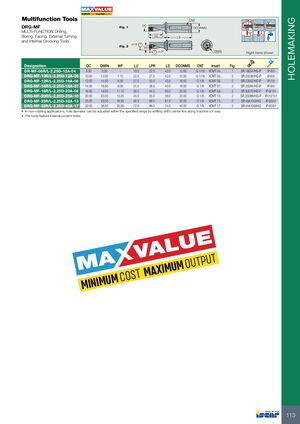

Инструменты MAX-OUT Iscar 2026 - страница 113

Предыдущая страница Следующая страница

Навигация

DRG-MF

Многофункциональные инструменты для сверления, растачивания, торцевания, наружного точения и нарезания внутренних канавок

Размеры

Обозначение DC DMIN WF LU LPR LS DCONMS CNT Пластина Рис. Узел Держатель
DR-MF-08R/L-2.25D-12A-04 8.00 8.00 – 18.0 22.5 42.0 12.00 G 1/16 XCMT 04... 1 SR 18034/HG-P IP-6/5
DRG-MF-10R/L-2.25D-12A-05 10.00 12.00 7.10 22.5 27.5 42.0 12.00 G 1/16 XCMT 05... 2 SR 20038/HG-P IP-6/5
DRG-MF-12R/L-2.25D-16A-06 12.00 14.50 8.50 27.0 33.0 45.0 16.00 G 1/8 XCMT 06... 2 SR 22052/HG-P IP-7/5
DRG-MF-14R/L-2.25D-16A-07 14.00 16.50 9.50 31.5 38.5 45.0 16.00 G 1/8 XCMT 07... 2 SR 25064/HG-P IP-8/5
DRG-MF-16R/L-2.25D-20A-08 16.00 19.00 11.10 36.0 44.0 50.0 20.00 G 1/8 XCMT 08... 2 SR 30070/HG-P IP-9/151
DRG-MF-20R/L-2.25D-25A-10 20.00 23.50 13.20 45.0 55.0 56.0 25.00 G 1/8 XCMT 10... 2 SR 35088I/HG-P IP-10/151
DRG-MF-25R/L-2.25D-32A-13 25.00 29.00 16.50 56.5 69.0 61.0 32.00 G 1/8 XCMT 13... 2 SR 45A100I/HG IP-20/51
DRG-MF-32R/L-2.25D-40A-17 32.00 36.50 20.50 72.0 86.0 74.0 40.00 G 1/8 XCMT 17... 2 SR 45A100I/HG IP-20/51

• При использовании неподвижных приложений диаметр отверстия может быть отрегулирован в пределах указанного диапазона смещением осевой линии сверла вдоль оси X станка

• Инструменты имеют внутренние каналы для подачи СОЖ
