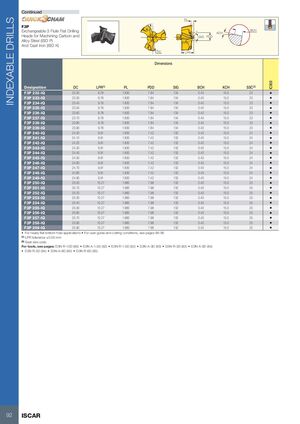

Инструменты для обработки отверстий Iscar 2026 - страница 94
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
ИНДЕКСИРУЕМЫЕ СВЕРЛА
Продолжение
F3P
Сменные головки трёхзубого плоского сверления для обработки углеродистой и легированной стали (ISO P) и чугуна (ISO K)
Размеры
| Обозначение | DC | LPR(1) | PL | PDD | SIG | BCH | KCH | SSC(2) |
|---|---|---|---|---|---|---|---|---|
| F3P 232-IQ | 23.20 | 9.78 | 1.830 | 7.84 | 134 | 0.40 | 15.0 | 23 |
| F3P 233-IQ | 23.30 | 9.78 | 1.830 | 7.84 | 134 | 0.40 | 15.0 | 23 |
| F3P 234-IQ | 23.40 | 9.78 | 1.830 | 7.84 | 134 | 0.40 | 15.0 | 23 |
| F3P 235-IQ | 23.50 | 9.78 | 1.830 | 7.84 | 134 | 0.40 | 15.0 | 23 |
| F3P 236-IQ | 23.60 | 9.78 | 1.830 | 7.84 | 134 | 0.40 | 15.0 | 23 |
| F3P 237-IQ | 23.70 | 9.78 | 1.830 | 7.84 | 134 | 0.40 | 15.0 | 23 |
| F3P 238-IQ | 23.80 | 9.78 | 1.830 | 7.84 | 134 | 0.40 | 15.0 | 23 |
| F3P 239-IQ | 23.90 | 9.78 | 1.830 | 7.84 | 134 | 0.40 | 15.0 | 23 |
| F3P 240-IQ | 24.00 | 9.91 | 1.830 | 7.42 | 132 | 0.40 | 15.0 | 24 |
| F3P 241-IQ | 24.10 | 9.91 | 1.830 | 7.42 | 132 | 0.40 | 15.0 | 24 |
| F3P 242-IQ | 24.20 | 9.91 | 1.830 | 7.42 | 132 | 0.40 | 15.0 | 24 |
| F3P 243-IQ | 24.30 | 9.91 | 1.830 | 7.42 | 132 | 0.40 | 15.0 | 24 |
| F3P 244-IQ | 24.40 | 9.91 | 1.830 | 7.42 | 132 | 0.40 | 15.0 | 24 |
| F3P 245-IQ | 24.50 | 9.91 | 1.830 | 7.42 | 132 | 0.40 | 15.0 | 24 |
| F3P 246-IQ | 24.60 | 9.91 | 1.830 | 7.42 | 132 | 0.40 | 15.0 | 24 |
| F3P 247-IQ | 24.70 | 9.91 | 1.830 | 7.42 | 132 | 0.40 | 15.0 | 24 |
| F3P 248-IQ | 24.80 | 9.91 | 1.830 | 7.42 | 132 | 0.40 | 15.0 | 24 |
| F3P 249-IQ | 24.90 | 9.91 | 1.830 | 7.42 | 132 | 0.40 | 15.0 | 24 |
| F3P 250-IQ | 25.00 | 10.27 | 1.960 | 7.98 | 132 | 0.40 | 15.0 | 25 |
| F3P 251-IQ | 25.10 | 10.27 | 1.960 | 7.98 | 132 | 0.40 | 15.0 | 25 |
| F3P 252-IQ | 25.20 | 10.27 | 1.960 | 7.98 | 132 | 0.40 | 15.0 | 25 |
| F3P 253-IQ | 25.30 | 10.27 | 1.960 | 7.98 | 132 | 0.40 | 15.0 | 25 |
| F3P 254-IQ | 25.40 | 10.27 | 1.960 | 7.98 | 132 | 0.40 | 15.0 | 25 |
| F3P 255-IQ | 25.50 | 10.27 | 1.960 | 7.98 | 132 | 0.40 | 15.0 | 25 |
| F3P 256-IQ | 25.60 | 10.27 | 1.960 | 7.98 | 132 | 0.40 | 15.0 | 25 |
| F3P 257-IQ | 25.70 | 10.27 | 1.960 | 7.98 | 132 | 0.40 | 15.0 | 25 |
| F3P 258-IQ | 25.80 | 10.27 | 1.960 | 7.98 | 132 | 0.40 | 15.0 | 25 |
| F3P 259-IQ | 25.90 | 10.27 | 1.960 | 7.98 | 132 | 0.40 | 15.0 | 25 |
• Для применений с почти плоским дном отверстия • Рекомендации по резанию и условия обработки см. на стр. 96-98
(1) Допуск LPR ±0.05 мм
(2) Код размера посадочного гнезда
Инструменты см. на стр.: D3N R-10D (86) • D3N A-1.5D (82) • D3N R-1.5D (82) • D3N A-3D (83) • D3N R-3D (83) • D3N A-5D (84) • D3N R-5D (84) • D3N A-8D (85) • D3N R-8D (85)
