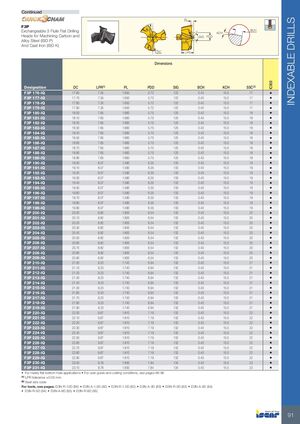

Инструменты для обработки отверстий Iscar 2026 - страница 93
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
ИНДЕКСИРУЕМЫЕ СВЕРЛА
F3P
Сменные головки трёхзубого плоского сверления для обработки углеродистой и легированной стали (ISO P) и чугуна (ISO K)
Размеры
| Обозначение | DC | LPR(1) | PL | PDD | SIG | BCH | KCH | SSC(2) |
|---|---|---|---|---|---|---|---|---|
| F3P 176-IQ | 17.60 | 7.35 | 1.650 | 5.72 | 122 | 0.40 | 15.0 | 17 |
| F3P 177-IQ | 17.70 | 7.35 | 1.650 | 5.72 | 122 | 0.40 | 15.0 | 17 |
| F3P 178-IQ | 17.80 | 7.35 | 1.650 | 5.72 | 122 | 0.40 | 15.0 | 17 |
| F3P 179-IQ | 17.90 | 7.35 | 1.650 | 5.72 | 122 | 0.40 | 15.0 | 17 |
| F3P 180-IQ | 18.00 | 7.65 | 1.660 | 5.75 | 125 | 0.40 | 15.0 | 18 |
| F3P 181-IQ | 18.10 | 7.65 | 1.660 | 5.75 | 125 | 0.40 | 15.0 | 18 |
| F3P 182-IQ | 18.20 | 7.65 | 1.660 | 5.75 | 125 | 0.40 | 15.0 | 18 |
| F3P 183-IQ | 18.30 | 7.65 | 1.660 | 5.75 | 125 | 0.40 | 15.0 | 18 |
| F3P 184-IQ | 18.40 | 7.65 | 1.660 | 5.75 | 125 | 0.40 | 15.0 | 18 |
| F3P 185-IQ | 18.50 | 7.65 | 1.660 | 5.75 | 125 | 0.40 | 15.0 | 18 |
| F3P 186-IQ | 18.60 | 7.65 | 1.660 | 5.75 | 125 | 0.40 | 15.0 | 18 |
| F3P 187-IQ | 18.70 | 7.65 | 1.660 | 5.75 | 125 | 0.40 | 15.0 | 18 |
| F3P 188-IQ | 18.80 | 7.65 | 1.660 | 5.75 | 125 | 0.40 | 15.0 | 18 |
| F3P 189-IQ | 18.90 | 7.65 | 1.660 | 5.75 | 125 | 0.40 | 15.0 | 18 |
| F3P 190-IQ | 19.00 | 8.07 | 1.590 | 6.35 | 133 | 0.40 | 15.0 | 19 |
| F3P 191-IQ | 19.10 | 8.07 | 1.590 | 6.35 | 133 | 0.40 | 15.0 | 19 |
| F3P 192-IQ | 19.20 | 8.07 | 1.590 | 6.35 | 133 | 0.40 | 15.0 | 19 |
| F3P 193-IQ | 19.30 | 8.07 | 1.590 | 6.35 | 133 | 0.40 | 15.0 | 19 |
| F3P 194-IQ | 19.40 | 8.07 | 1.590 | 6.35 | 133 | 0.40 | 15.0 | 19 |
| F3P 195-IQ | 19.50 | 8.07 | 1.590 | 5.35 | 133 | 0.40 | 15.0 | 19 |
| F3P 196-IQ | 19.60 | 8.07 | 1.590 | 6.35 | 133 | 0.40 | 15.0 | 19 |
| F3P 197-IQ | 19.70 | 8.07 | 1.590 | 6.35 | 133 | 0.40 | 15.0 | 19 |
| F3P 198-IQ | 19.80 | 8.07 | 1.590 | 6.35 | 133 | 0.40 | 15.0 | 19 |
| F3P 199-IQ | 19.90 | 8.07 | 1.590 | 6.35 | 133 | 0.40 | 15.0 | 19 |
| F3P 200-IQ | 20.00 | 8.82 | 1.800 | 6.54 | 132 | 0.40 | 15.0 | 20 |
| F3P 201-IQ | 20.10 | 8.82 | 1.800 | 6.54 | 132 | 0.40 | 15.0 | 20 |
| F3P 202-IQ | 20.20 | 8.82 | 1.800 | 6.54 | 132 | 0.40 | 15.0 | 20 |
| F3P 203-IQ | 20.30 | 8.82 | 1.800 | 6.54 | 132 | 0.40 | 15.0 | 20 |
| F3P 204-IQ | 20.40 | 8.82 | 1.800 | 6.54 | 132 | 0.40 | 15.0 | 20 |
| F3P 205-IQ | 20.50 | 8.82 | 1.800 | 6.54 | 132 | 0.40 | 15.0 | 20 |
| F3P 206-IQ | 20.60 | 8.82 | 1.800 | 6.54 | 132 | 0.40 | 15.0 | 20 |
| F3P 207-IQ | 20.70 | 8.82 | 1.800 | 6.54 | 132 | 0.40 | 15.0 | 20 |
| F3P 208-IQ | 20.80 | 8.82 | 1.800 | 6.54 | 132 | 0.40 | 15.0 | 20 |
| F3P 209-IQ | 20.90 | 8.82 | 1.800 | 6.54 | 132 | 0.40 | 15.0 | 20 |
| F3P 210-IQ | 21.00 | 9.23 | 1.740 | 6.94 | 132 | 0.40 | 15.0 | 21 |
| F3P 211-IQ | 21.10 | 9.23 | 1.740 | 6.94 | 132 | 0.40 | 15.0 | 21 |
| F3P 212-IQ | 21.20 | 9.23 | 1.740 | 6.94 | 132 | 0.40 | 15.0 | 21 |
| F3P 213-IQ | 21.30 | 9.23 | 1.740 | 6.94 | 132 | 0.40 | 15.0 | 21 |
| F3P 214-IQ | 21.40 | 9.23 | 1.740 | 6.94 | 132 | 0.40 | 15.0 | 21 |
| F3P 215-IQ | 21.50 | 9.23 | 1.740 | 6.94 | 132 | 0.40 | 15.0 | 21 |
| F3P 216-IQ | 21.60 | 9.23 | 1.740 | 6.94 | 132 | 0.40 | 15.0 | 21 |
| F3P 217-IQ | 21.70 | 9.23 | 1.740 | 6.94 | 132 | 0.40 | 15.0 | 21 |
| F3P 218-IQ | 21.80 | 9.23 | 1.740 | 6.94 | 132 | 0.40 | 15.0 | 21 |
| F3P 219-IQ | 21.90 | 9.23 | 1.740 | 6.94 | 132 | 0.40 | 15.0 | 21 |
| F3P 220-IQ | 22.00 | 9.67 | 1.810 | 7.19 | 132 | 0.40 | 15.0 | 22 |
| F3P 221-IQ | 22.10 | 9.67 | 1.810 | 7.19 | 132 | 0.40 | 15.0 | 22 |
| F3P 222-IQ | 22.20 | 9.67 | 1.810 | 7.19 | 132 | 0.40 | 15.0 | 22 |
| F3P 223-IQ | 22.30 | 9.67 | 1.810 | 7.19 | 132 | 0.40 | 15.0 | 22 |
| F3P 224-IQ | 22.40 | 9.67 | 1.810 | 7.19 | 132 | 0.40 | 15.0 | 22 |
| F3P 225-IQ | 22.50 | 9.67 | 1.810 | 7.19 | 132 | 0.40 | 15.0 | 22 |
| F3P 226-IQ | 22.60 | 9.67 | 1.810 | 7.19 | 132 | 0.40 | 15.0 | 22 |
| F3P 227-IQ | 22.70 | 9.67 | 1.810 | 7.19 | 132 | 0.40 | 15.0 | 22 |
| F3P 228-IQ | 22.80 | 9.67 | 1.810 | 7.19 | 132 | 0.40 | 15.0 | 22 |
| F3P 229-IQ | 22.90 | 9.67 | 1.810 | 7.19 | 132 | 0.40 | 15.0 | 22 |
| F3P 230-IQ | 23.00 | 9.78 | 1.830 | 7.84 | 134 | 0.40 | 15.0 | 23 |
| F3P 231-IQ | 23.10 | 9.78 | 1.830 | 7.84 | 134 | 0.40 | 15.0 | 23 |
• Для применений с почти плоским дном отверстия • Рекомендации по резанию и условия обработки см. на стр. 96-98
(1) Допуск LPR ±0.05 мм
(2) Код размера посадочного гнезда
Инструменты см. на стр.: D3N R-10D (86) • D3N A-1.5D (82) • D3N R-1.5D (82) • D3N A-3D (83) • D3N R-3D (83) • D3N A-5D (84) • D3N R-5D (84) • D3N A-8D (85) • D3N R-8D (85)
