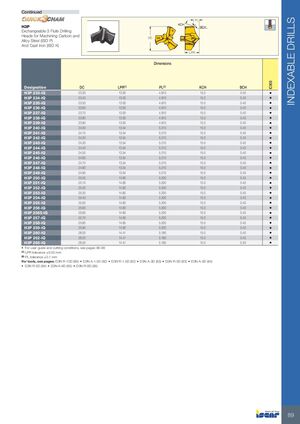

СМЕННЫЕ СВЁРЛА
H3P (продолжение)
Сменные трехзубые головки сверла для обработки углеродистых и легированных сталей (ISO P) и чугуна (ISO K)
Размеры
| Обозначение | DC | LPR(1) | PL(2) | KCH | BCH | IC908 |
|---|---|---|---|---|---|---|
| H3P 233-IQ | 23.30 | 13.00 | 4.910 | 15.0 | 0.40 | • |
| H3P 234-IQ | 23.40 | 13.00 | 4.910 | 15.0 | 0.40 | • |
| H3P 235-IQ | 23.50 | 13.00 | 4.910 | 15.0 | 0.40 | • |
| H3P 236-IQ | 23.60 | 13.00 | 4.910 | 15.0 | 0.40 | • |
| H3P 237-IQ | 23.70 | 13.00 | 4.910 | 15.0 | 0.40 | • |
| H3P 238-IQ | 23.80 | 13.00 | 4.910 | 15.0 | 0.40 | • |
| H3P 239-IQ | 23.90 | 13.00 | 4.910 | 15.0 | 0.40 | • |
| H3P 240-IQ | 24.00 | 13.54 | 5.210 | 15.0 | 0.40 | • |
| H3P 241-IQ | 24.10 | 13.54 | 5.210 | 15.0 | 0.40 | • |
| H3P 242-IQ | 24.20 | 13.54 | 5.210 | 15.0 | 0.40 | • |
| H3P 243-IQ | 24.30 | 13.54 | 5.210 | 15.0 | 0.40 | • |
| H3P 244-IQ | 24.40 | 13.54 | 5.210 | 15.0 | 0.40 | • |
| H3P 245-IQ | 24.50 | 13.54 | 5.210 | 15.0 | 0.40 | • |
| H3P 246-IQ | 24.60 | 13.54 | 5.210 | 15.0 | 0.40 | • |
| H3P 247-IQ | 24.70 | 13.54 | 5.210 | 15.0 | 0.40 | • |
| H3P 248-IQ | 24.80 | 13.54 | 5.210 | 15.0 | 0.40 | • |
| H3P 249-IQ | 24.90 | 13.54 | 5.210 | 15.0 | 0.40 | • |
| H3P 250-IQ | 25.00 | 14.60 | 5.200 | 15.0 | 0.40 | • |
| H3P 251-IQ | 25.10 | 14.60 | 5.200 | 15.0 | 0.40 | • |
| H3P 252-IQ | 25.20 | 14.60 | 5.200 | 15.0 | 0.40 | • |
| H3P 253-IQ | 25.30 | 14.60 | 5.200 | 15.0 | 0.40 | • |
| H3P 254-IQ | 25.40 | 14.60 | 5.200 | 15.0 | 0.40 | • |
| H3P 255-IQ | 25.50 | 14.60 | 5.200 | 15.0 | 0.40 | • |
| H3P 256-IQ | 25.60 | 14.60 | 5.200 | 15.0 | 0.40 | • |
| H3P 2565-IQ | 25.65 | 14.60 | 5.200 | 15.0 | 0.40 | • |
| H3P 257-IQ | 25.70 | 14.60 | 5.200 | 15.0 | 0.40 | • |
| H3P 258-IQ | 25.80 | 14.60 | 5.200 | 15.0 | 0.40 | • |
| H3P 259-IQ | 25.90 | 14.60 | 5.200 | 15.0 | 0.40 | • |
| H3P 260-IQ | 26.00 | 14.41 | 5.180 | 15.0 | 0.40 | • |
| H3P 262-IQ | 26.20 | 14.41 | 5.180 | 15.0 | 0.40 | • |
| H3P 265-IQ | 26.50 | 14.41 | 5.180 | 15.0 | 0.40 | • |
- Рекомендации по использованию и условия резания см. на стр. 96-98
- (1) Допуск LPR ±0.05 мм
- (2) Допуск PL ±0.1 мм
Инструменты см. на стр.: D3N R-10D (86) • D3N A-1.5D (82) • D3N R-1.5D (82) • D3N A-3D (83) • D3N R-3D (83) • D3N A-5D (84) • D3N R-5D (84) • D3N A-8D (85) • D3N R-8D (85)
