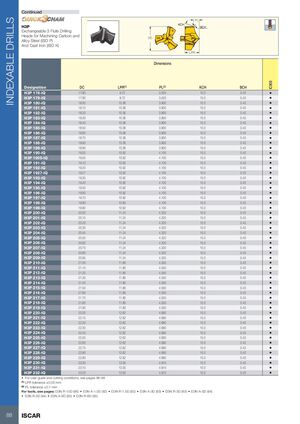

Инструменты для обработки отверстий Iscar 2026 - страница 90
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
СМЕННЫЕ СВЁРЛА
H3P (продолжение)
Сменные трехзубые головки сверла для обработки углеродистых и легированных сталей (ISO P) и чугуна (ISO K)
Размеры
| Обозначение | DC | LPR(1) | PL(2) | KCH | BCH | IC908 |
|---|---|---|---|---|---|---|
| H3P 178-IQ | 17.80 | 9.72 | 3.520 | 15.0 | 0.40 | • |
| H3P 179-IQ | 17.90 | 9.72 | 3.520 | 15.0 | 0.40 | • |
| H3P 180-IQ | 18.00 | 10.36 | 3.900 | 15.0 | 0.40 | • |
| H3P 181-IQ | 18.10 | 10.36 | 3.900 | 15.0 | 0.40 | • |
| H3P 182-IQ | 18.20 | 10.36 | 3.900 | 15.0 | 0.40 | • |
| H3P 183-IQ | 18.30 | 10.36 | 3.900 | 15.0 | 0.40 | • |
| H3P 184-IQ | 18.40 | 10.36 | 3.900 | 15.0 | 0.40 | • |
| H3P 185-IQ | 18.50 | 10.36 | 3.900 | 15.0 | 0.40 | • |
| H3P 186-IQ | 18.60 | 10.36 | 3.900 | 15.0 | 0.40 | • |
| H3P 187-IQ | 18.70 | 10.36 | 3.900 | 15.0 | 0.40 | • |
| H3P 188-IQ | 18.80 | 10.36 | 3.900 | 15.0 | 0.40 | • |
| H3P 189-IQ | 18.90 | 10.36 | 3.900 | 15.0 | 0.40 | • |
| H3P 190-IQ | 19.00 | 10.92 | 4.100 | 15.0 | 0.40 | • |
| H3P 1905-IQ | 19.05 | 10.92 | 4.100 | 15.0 | 0.40 | • |
| H3P 191-IQ | 19.10 | 10.92 | 4.100 | 15.0 | 0.40 | • |
| H3P 192-IQ | 19.20 | 10.92 | 4.100 | 15.0 | 0.40 | • |
| H3P 1927-IQ | 19.27 | 10.92 | 4.100 | 15.0 | 0.40 | • |
| H3P 193-IQ | 19.30 | 10.92 | 4.100 | 15.0 | 0.40 | • |
| H3P 194-IQ | 19.40 | 10.92 | 4.100 | 15.0 | 0.40 | • |
| H3P 195-IQ | 19.50 | 10.92 | 4.100 | 15.0 | 0.40 | • |
| H3P 196-IQ | 19.60 | 10.92 | 4.100 | 15.0 | 0.40 | • |
| H3P 197-IQ | 19.70 | 10.92 | 4.100 | 15.0 | 0.40 | • |
| H3P 198-IQ | 19.80 | 10.92 | 4.100 | 15.0 | 0.40 | • |
| H3P 199-IQ | 19.90 | 10.92 | 4.100 | 15.0 | 0.40 | • |
| H3P 200-IQ | 20.00 | 11.24 | 4.320 | 15.0 | 0.40 | • |
| H3P 201-IQ | 20.10 | 11.24 | 4.320 | 15.0 | 0.40 | • |
| H3P 202-IQ | 20.20 | 11.24 | 4.320 | 15.0 | 0.40 | • |
| H3P 203-IQ | 20.30 | 11.24 | 4.320 | 15.0 | 0.40 | • |
| H3P 204-IQ | 20.40 | 11.24 | 4.320 | 15.0 | 0.40 | • |
| H3P 205-IQ | 20.50 | 11.24 | 4.320 | 15.0 | 0.40 | • |
| H3P 206-IQ | 20.60 | 11.24 | 4.320 | 15.0 | 0.40 | • |
| H3P 207-IQ | 20.70 | 11.24 | 4.320 | 15.0 | 0.40 | • |
| H3P 208-IQ | 20.80 | 11.24 | 4.320 | 15.0 | 0.40 | • |
| H3P 209-IQ | 20.90 | 11.24 | 4.320 | 15.0 | 0.40 | • |
| H3P 210-IQ | 21.00 | 11.80 | 4.550 | 15.0 | 0.40 | • |
| H3P 211-IQ | 21.10 | 11.80 | 4.550 | 15.0 | 0.40 | • |
| H3P 212-IQ | 21.20 | 11.80 | 4.550 | 15.0 | 0.40 | • |
| H3P 213-IQ | 21.30 | 11.80 | 4.550 | 15.0 | 0.40 | • |
| H3P 214-IQ | 21.40 | 11.80 | 4.550 | 15.0 | 0.40 | • |
| H3P 215-IQ | 21.50 | 11.80 | 4.550 | 15.0 | 0.40 | • |
| H3P 216-IQ | 21.60 | 11.80 | 4.550 | 15.0 | 0.40 | • |
| H3P 217-IQ | 21.70 | 11.80 | 4.550 | 15.0 | 0.40 | • |
| H3P 218-IQ | 21.80 | 11.80 | 4.550 | 15.0 | 0.40 | • |
| H3P 219-IQ | 21.90 | 11.80 | 4.550 | 15.0 | 0.40 | • |
| H3P 220-IQ | 22.00 | 12.62 | 4.690 | 15.0 | 0.40 | • |
| H3P 221-IQ | 22.10 | 12.62 | 4.690 | 15.0 | 0.40 | • |
| H3P 222-IQ | 22.20 | 12.62 | 4.690 | 15.0 | 0.40 | • |
| H3P 223-IQ | 22.30 | 12.62 | 4.690 | 15.0 | 0.40 | • |
| H3P 224-IQ | 22.40 | 12.62 | 4.690 | 15.0 | 0.40 | • |
| H3P 225-IQ | 22.50 | 12.62 | 4.690 | 15.0 | 0.40 | • |
| H3P 226-IQ | 22.60 | 12.62 | 4.690 | 15.0 | 0.40 | • |
| H3P 227-IQ | 22.70 | 12.62 | 4.690 | 15.0 | 0.40 | • |
| H3P 228-IQ | 22.80 | 12.62 | 4.690 | 15.0 | 0.40 | • |
| H3P 229-IQ | 22.90 | 12.62 | 4.690 | 15.0 | 0.40 | • |
| H3P 230-IQ | 23.00 | 13.00 | 4.910 | 15.0 | 0.40 | • |
| H3P 231-IQ | 23.10 | 13.00 | 4.910 | 15.0 | 0.40 | • |
| H3P 232-IQ | 23.20 | 13.00 | 4.910 | 15.0 | 0.40 | • |
- Рекомендации по использованию и условия резания см. на стр. 96-98
- (1) Допуск LPR ±0.05 мм
- (2) Допуск PL ±0.1 мм
Инструменты см. на стр.: D3N R-10D (86) • D3N A-1.5D (82) • D3N R-1.5D (82) • D3N A-3D (83) • D3N R-3D (83) • D3N A-5D (84) • D3N R-5D (84) • D3N A-8D (85) • D3N R-8D (85)
