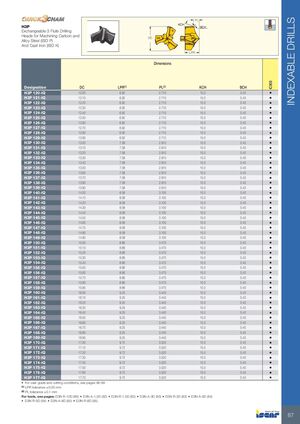

Инструменты для обработки отверстий Iscar 2026 - страница 89
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
СМЕННЫЕ СВЁРЛА
H3P
Сменные трехзубые головки сверла для обработки углеродистых и легированных сталей (ISO P) и чугуна (ISO K)
Размеры
| Обозначение | DC | LPR(1) | PL(2) | KCH | BCH | IC908 |
|---|---|---|---|---|---|---|
| H3P 120-IQ | 12.00 | 6.92 | 2.710 | 15.0 | 0.40 | • |
| H3P 121-IQ | 12.10 | 6.92 | 2.710 | 15.0 | 0.40 | • |
| H3P 122-IQ | 12.20 | 6.92 | 2.710 | 15.0 | 0.40 | • |
| H3P 123-IQ | 12.30 | 6.92 | 2.710 | 15.0 | 0.40 | • |
| H3P 124-IQ | 12.40 | 6.92 | 2.710 | 15.0 | 0.40 | • |
| H3P 125-IQ | 12.50 | 6.92 | 2.710 | 15.0 | 0.40 | • |
| H3P 126-IQ | 12.60 | 6.92 | 2.710 | 15.0 | 0.40 | • |
| H3P 127-IQ | 12.70 | 6.92 | 2.710 | 15.0 | 0.40 | • |
| H3P 128-IQ | 12.80 | 6.92 | 2.710 | 15.0 | 0.40 | • |
| H3P 129-IQ | 12.90 | 6.92 | 2.710 | 15.0 | 0.40 | • |
| H3P 130-IQ | 13.00 | 7.58 | 2.910 | 15.0 | 0.40 | • |
| H3P 131-IQ | 13.10 | 7.58 | 2.910 | 15.0 | 0.40 | • |
| H3P 132-IQ | 13.20 | 7.58 | 2.910 | 15.0 | 0.40 | • |
| H3P 133-IQ | 13.30 | 7.58 | 2.910 | 15.0 | 0.40 | • |
| H3P 134-IQ | 13.40 | 7.58 | 2.910 | 15.0 | 0.40 | • |
| H3P 135-IQ | 13.50 | 7.58 | 2.910 | 15.0 | 0.40 | • |
| H3P 136-IQ | 13.60 | 7.58 | 2.910 | 15.0 | 0.40 | • |
| H3P 137-IQ | 13.70 | 7.58 | 2.910 | 15.0 | 0.40 | • |
| H3P 138-IQ | 13.80 | 7.58 | 2.910 | 15.0 | 0.40 | • |
| H3P 139-IQ | 13.90 | 7.58 | 2.910 | 15.0 | 0.40 | • |
| H3P 140-IQ | 14.00 | 8.08 | 3.100 | 15.0 | 0.40 | • |
| H3P 141-IQ | 14.10 | 8.08 | 3.100 | 15.0 | 0.40 | • |
| H3P 142-IQ | 14.20 | 8.08 | 3.100 | 15.0 | 0.40 | • |
| H3P 143-IQ | 14.30 | 8.08 | 3.100 | 15.0 | 0.40 | • |
| H3P 144-IQ | 14.40 | 8.08 | 3.100 | 15.0 | 0.40 | • |
| H3P 145-IQ | 14.50 | 8.08 | 3.100 | 15.0 | 0.40 | • |
| H3P 146-IQ | 14.60 | 8.08 | 3.100 | 15.0 | 0.40 | • |
| H3P 147-IQ | 14.70 | 8.08 | 3.100 | 15.0 | 0.40 | • |
| H3P 148-IQ | 14.80 | 8.08 | 3.100 | 15.0 | 0.40 | • |
| H3P 149-IQ | 14.90 | 8.08 | 3.100 | 15.0 | 0.40 | • |
| H3P 150-IQ | 15.00 | 8.66 | 3.470 | 15.0 | 0.40 | • |
| H3P 151-IQ | 15.10 | 8.66 | 3.470 | 15.0 | 0.40 | • |
| H3P 152-IQ | 15.20 | 8.66 | 3.470 | 15.0 | 0.40 | • |
| H3P 153-IQ | 15.30 | 8.66 | 3.470 | 15.0 | 0.40 | • |
| H3P 154-IQ | 15.40 | 8.66 | 3.470 | 15.0 | 0.40 | • |
| H3P 155-IQ | 15.50 | 8.66 | 3.470 | 15.0 | 0.40 | • |
| H3P 156-IQ | 15.60 | 8.66 | 3.470 | 15.0 | 0.40 | • |
| H3P 157-IQ | 15.70 | 8.66 | 3.470 | 15.0 | 0.40 | • |
| H3P 158-IQ | 15.80 | 8.66 | 3.470 | 15.0 | 0.40 | • |
| H3P 159-IQ | 15.90 | 8.66 | 3.470 | 15.0 | 0.40 | • |
| H3P 160-IQ | 16.00 | 9.25 | 3.440 | 15.0 | 0.40 | • |
| H3P 161-IQ | 16.10 | 9.25 | 3.440 | 15.0 | 0.40 | • |
| H3P 162-IQ | 16.20 | 9.25 | 3.440 | 15.0 | 0.40 | • |
| H3P 163-IQ | 16.30 | 9.25 | 3.440 | 15.0 | 0.40 | • |
| H3P 164-IQ | 16.40 | 9.25 | 3.440 | 15.0 | 0.40 | • |
| H3P 165-IQ | 16.50 | 9.25 | 3.440 | 15.0 | 0.40 | • |
| H3P 166-IQ | 16.60 | 9.25 | 3.440 | 15.0 | 0.40 | • |
| H3P 167-IQ | 16.70 | 9.25 | 3.440 | 15.0 | 0.40 | • |
| H3P 168-IQ | 16.80 | 9.25 | 3.440 | 15.0 | 0.40 | • |
| H3P 169-IQ | 16.90 | 9.25 | 3.440 | 15.0 | 0.40 | • |
| H3P 170-IQ | 17.00 | 9.72 | 3.520 | 15.0 | 0.40 | • |
| H3P 171-IQ | 17.10 | 9.72 | 3.520 | 15.0 | 0.40 | • |
| H3P 172-IQ | 17.20 | 9.72 | 3.520 | 15.0 | 0.40 | • |
| H3P 173-IQ | 17.30 | 9.72 | 3.520 | 15.0 | 0.40 | • |
| H3P 174-IQ | 17.40 | 9.72 | 3.520 | 15.0 | 0.40 | • |
| H3P 175-IQ | 17.50 | 9.72 | 3.520 | 15.0 | 0.40 | • |
| H3P 176-IQ | 17.60 | 9.72 | 3.520 | 15.0 | 0.40 | • |
| H3P 177-IQ | 17.70 | 9.72 | 3.520 | 15.0 | 0.40 | • |
- Рекомендации по использованию и условия резания см. на стр. 96-98
- (1) Допуск LPR ±0.05 мм
- (2) Допуск PL ±0.1 мм
Инструменты см. на стр.: D3N R-10D (86) • D3N A-1.5D (82) • D3N R-1.5D (82) • D3N A-3D (83) • D3N R-3D (83) • D3N A-5D (84) • D3N R-5D (84) • D3N A-8D (85) • D3N R-8D (85)
