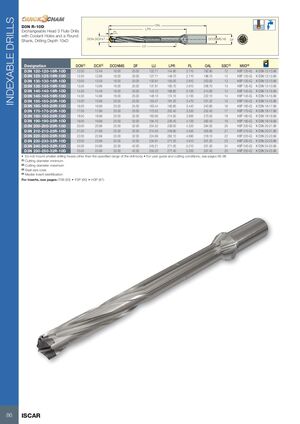

СМЕННЫЕ СВЁРЛА
D3N R-10D
Сменные трехзубые сверла с каналами для подачи СОЖ и цилиндрическим хвостовиком, глубина сверления 10xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| D3N 120-120-16R-10D | 12.00 | 12.49 | 16.00 | 20.00 | 122.71 | 144.90 | 2.710 | 192.90 | 12 | H3P 120-IQ |
| D3N 125-125-16R-10D | 12.50 | 12.99 | 16.00 | 20.00 | 127.71 | 148.70 | 2.710 | 196.70 | 12 | H3P 125-IQ |
| D3N 130-130-16R-10D | 13.00 | 13.49 | 16.00 | 20.00 | 132.91 | 155.00 | 2.910 | 203.00 | 13 | H3P 130-IQ |
| D3N 135-135-16R-10D | 13.50 | 13.99 | 16.00 | 20.00 | 137.91 | 160.70 | 2.910 | 208.70 | 13 | H3P 135-IQ |
| D3N 140-140-16R-10D | 14.00 | 14.49 | 16.00 | 20.00 | 143.10 | 166.60 | 3.100 | 214.60 | 14 | H3P 140-IQ |
| D3N 145-145-16R-10D | 14.50 | 14.99 | 16.00 | 20.00 | 148.10 | 174.10 | 3.100 | 222.10 | 14 | H3P 145-IQ |
| D3N 150-150-20R-10D | 15.00 | 15.99 | 20.00 | 25.00 | 153.47 | 181.20 | 3.470 | 231.20 | 15 | H3P 150-IQ |
| D3N 160-160-20R-10D | 16.00 | 16.99 | 20.00 | 25.00 | 163.44 | 190.80 | 3.440 | 240.80 | 16 | H3P 160-IQ |
| D3N 170-170-20R-10D | 17.00 | 17.99 | 20.00 | 25.00 | 173.52 | 202.40 | 3.520 | 252.40 | 17 | H3P 170-IQ |
| D3N 180-180-25R-10D | 18.00 | 18.99 | 25.00 | 32.00 | 183.90 | 214.50 | 3.900 | 270.50 | 18 | H3P 180-IQ |
| D3N 190-190-25R-10D | 19.00 | 19.99 | 25.00 | 32.00 | 194.10 | 226.40 | 4.100 | 282.40 | 19 | H3P 190-IQ |
| D3N 200-200-25R-10D | 20.00 | 20.99 | 25.00 | 32.00 | 204.32 | 238.00 | 4.320 | 294.00 | 20 | H3P 200-IQ |
| D3N 210-210-25R-10D | 21.00 | 21.99 | 25.00 | 32.00 | 214.55 | 249.90 | 4.550 | 305.90 | 21 | H3P 210-IQ |
| D3N 220-220-25R-10D | 22.00 | 22.99 | 25.00 | 32.00 | 224.69 | 262.10 | 4.690 | 318.10 | 22 | H3P 220-IQ |
| D3N 230-230-32R-10D | 23.00 | 23.99 | 32.00 | 42.00 | 234.91 | 271.20 | 4.910 | 331.20 | 23 | H3P 230-IQ |
| D3N 240-240-32R-10D | 24.00 | 24.99 | 32.00 | 42.00 | 245.21 | 271.50 | 5.210 | 331.50 | 24 | H3P 240-IQ |
| D3N 250-250-32R-10D | 25.00 | 25.99 | 32.00 | 42.00 | 255.20 | 277.40 | 5.200 | 337.40 | 25 | H3P 250-IQ |
- Не устанавливайте сменные головки меньшего размера, выходящие за пределы указанного диапазона
- Рекомендации по использованию и условия резания см. на стр. 96-98
- (1) Минимальный диаметр резания
- (2) Максимальный диаметр резания
- (3) Код размера посадочного места
- (4) Идентификация основной пластины
Пластины см. на стр.: F3B (93) • F3P (90) • H3P (87)
