Инструменты для обработки отверстий Iscar 2026

СМЕННЫЕ СВЁРЛА

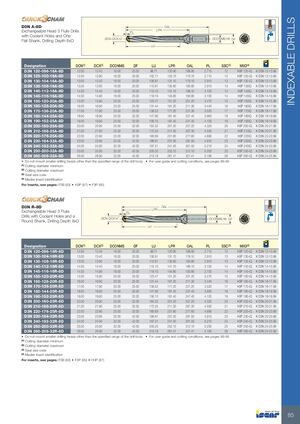

Сменные трехзубые сверла с каналами для подачи СОЖ и плоским хвостовиком, глубина сверления 8xD

Обозначение	DCN(1)	DCX(2)	DCONMS	DF	LU	LPR	OAL	PL	SSC(3)	MIID(4)
D3N 120-096-16A-8D	12.00	12.40	16.00	20.00	98.71	120.90	168.90	2.710	12	H3P 120-IQ
D3N 125-100-16A-8D	12.50	12.90	16.00	20.00	102.71	125.70	173.70	2.710	12	H3P 125-IQ
D3N 130-104-16A-8D	13.00	13.40	16.00	20.00	106.91	131.10	179.10	2.910	13	H3P 130-IQ
D3N 135-108-16A-8D	13.50	13.90	16.00	20.00	110.91	135.80	183.80	2.910	13	H3P 135-IQ
D3N 140-112-16A-8D	14.00	14.40	16.00	20.00	115.10	141.10	189.10	3.100	14	H3P 140-IQ
D3N 145-116-16A-8D	14.50	14.90	16.00	20.00	119.10	145.80	193.80	3.100	14	H3P 145-IQ
D3N 150-120-20A-8D	15.00	15.90	20.00	25.00	123.47	151.20	201.20	3.470	15	H3P 150-IQ
D3N 160-128-20A-8D	16.00	16.90	20.00	25.00	131.44	161.20	211.30	3.440	16	H3P 160-IQ
D3N 170-136-20A-8D	17.00	17.90	20.00	25.00	139.52	171.20	221.30	3.520	17	H3P 170-IQ
D3N 180-144-25A-8D	18.00	18.90	25.00	32.00	147.90	181.40	237.40	3.900	18	H3P 180-IQ
D3N 190-152-25A-8D	19.00	19.90	25.00	32.00	156.10	191.40	247.40	4.100	19	H3P 190-IQ
D3N 200-160-25A-8D	20.00	20.90	25.00	32.00	164.32	201.20	257.20	4.320	20	H3P 200-IQ
D3N 210-168-25A-8D	21.00	21.90	25.00	32.00	172.55	211.30	267.30	4.550	21	H3P 210-IQ
D3N 220-176-25A-8D	22.00	22.90	25.00	32.00	180.69	221.60	277.60	4.690	22	H3P 220-IQ
D3N 230-184-32A-8D	23.00	23.90	32.00	42.00	188.91	231.50	291.50	4.910	23	H3P 230-IQ
D3N 240-192-32A-8D	24.00	24.90	32.00	42.00	197.21	241.50	301.50	5.210	24	H3P 240-IQ
D3N 250-200-32A-8D	25.00	25.90	32.00	42.00	205.20	252.10	312.10	5.200	25	H3P 250-IQ
D3N 260-208-32A-8D	26.00	26.90	32.00	42.00	213.18	261.41	321.41	5.180	26	H3P 260-IQ

Не устанавливайте сменные головки меньшего размера, выходящие за пределы указанного диапазона
Рекомендации по использованию и условия резания см. на стр. 96-98
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадочного места
(4) Идентификация основной пластины

Пластины см. на стр.: F3B (93) • H3P (87) • F3P (90)

Сменные трехзубые сверла с каналами для подачи СОЖ и цилиндрическим хвостовиком, глубина сверления 8xD

Обозначение	DCN(1)	DCX(2)	DCONMS	DF	LU	LPR	OAL	PL	SSC(3)	MIID(4)
D3N 120-096-16R-8D	12.00	12.40	16.00	20.00	98.71	120.90	168.90	2.710	12	H3P 120-IQ
D3N 130-104-16R-8D	13.00	13.40	16.00	20.00	106.91	131.10	179.10	2.910	13	H3P 130-IQ
D3N 135-108-16R-8D	13.50	13.90	16.00	20.00	110.91	135.80	183.80	2.910	13	H3P 135-IQ
D3N 140-112-16R-8D	14.00	14.40	16.00	20.00	115.10	141.10	189.10	3.100	14	H3P 140-IQ
D3N 145-116-16R-8D	14.50	14.90	16.00	20.00	119.10	145.80	193.80	3.100	14	H3P 145-IQ
D3N 150-120-20R-8D	15.00	15.90	20.00	25.00	123.47	151.20	201.20	3.470	15	H3P 150-IQ
D3N 160-128-20R-8D	16.00	16.90	20.00	25.00	131.44	161.20	211.30	3.440	16	H3P 160-IQ
D3N 170-136-20R-8D	17.00	17.90	20.00	25.00	139.52	171.20	221.20	3.520	17	H3P 170-IQ
D3N 180-144-25R-8D	18.00	18.90	25.00	32.00	147.90	181.40	237.40	3.900	18	H3P 180-IQ
D3N 190-152-25R-8D	19.00	19.90	25.00	32.00	156.10	191.40	247.40	4.100	19	H3P 190-IQ
D3N 200-160-25R-8D	20.00	20.90	25.00	32.00	164.32	201.20	257.20	4.320	20	H3P 200-IQ
D3N 210-168-25R-8D	21.00	21.90	25.00	32.00	172.55	211.30	267.30	4.550	21	H3P 210-IQ
D3N 220-176-25R-8D	22.00	22.90	25.00	32.00	180.69	221.60	277.60	4.690	22	H3P 220-IQ
D3N 230-184-32R-8D	23.00	23.90	32.00	42.00	188.91	231.50	291.50	4.910	23	H3P 230-IQ
D3N 240-192-32R-8D	24.00	24.90	32.00	42.00	197.21	241.50	301.50	5.210	24	H3P 240-IQ
D3N 250-200-32R-8D	25.00	25.90	32.00	42.00	205.20	252.10	312.10	5.200	25	H3P 250-IQ
D3N 260-208-32R-8D	26.00	26.90	32.00	42.00	213.18	261.41	321.41	5.180	26	H3P 260-IQ

Не устанавливайте сменные головки меньшего размера, выходящие за пределы указанного диапазона
Рекомендации по использованию и условия резания см. на стр. 96-98
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадочного места
(4) Идентификация основной пластины

Пластины см. на стр.: F3B (93) • F3P (90) • H3P (87)
