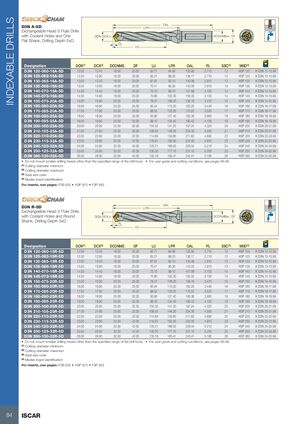

D3N A-5D
Трехзубые сменные головки сверл с отверстиями для подачи охлаждающей жидкости и плоским хвостовиком, глубина сверления 5xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | OAL | PL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| D3N 120-060-16A-5D | 12.00 | 12.40 | 16.00 | 20.00 | 62.71 | 84.90 | 132.92 | 2.710 | 12 | H3P 120 K D3N 12-13.99 |
| D3N 125-062-16A-5D | 12.50 | 12.90 | 16.00 | 20.00 | 65.21 | 88.20 | 136.17 | 2.710 | 12 | H3P 125 K D3N 12-13.99 |
| D3N 130-065-16A-5D | 13.00 | 13.40 | 16.00 | 20.00 | 67.91 | 92.10 | 140.08 | 2.910 | 13 | H3P 130 K D3N 12-13.99 |
| D3N 135-068-16A-5D | 13.50 | 13.90 | 16.00 | 20.00 | 70.41 | 95.30 | 143.33 | 2.910 | 13 | H3P 135 K D3N 12-13.99 |
| D3N 140-070-16A-5D | 14.00 | 14.40 | 16.00 | 20.00 | 73.10 | 99.10 | 147.08 | 3.100 | 14 | H3P 140 K D3N 14-15.99 |
| D3N 145-073-16A-5D | 14.50 | 14.90 | 16.00 | 20.00 | 75.60 | 102.30 | 150.33 | 3.100 | 14 | H3P 145 K D3N 14-15.99 |
| D3N 150-075-20A-5D | 15.00 | 15.90 | 20.00 | 25.00 | 78.47 | 106.20 | 156.16 | 3.470 | 15 | H3P 150 K D3N 14-15.99 |
| D3N 160-080-20A-5D | 16.00 | 16.90 | 20.00 | 25.00 | 83.44 | 113.20 | 163.25 | 3.440 | 16 | H3P 160 K D3N 16-17.99 |
| D3N 170-085-20A-5D | 17.00 | 17.90 | 20.00 | 25.00 | 88.52 | 120.20 | 170.22 | 3.520 | 17 | H3P 170 K D3N 16-17.99 |
| D3N 180-090-25A-5D | 18.00 | 18.90 | 25.00 | 32.00 | 93.90 | 127.40 | 183.36 | 3.900 | 18 | H3P 180 K D3N 18-19.99 |
| D3N 190-095-25A-5D | 19.00 | 19.90 | 25.00 | 32.00 | 99.10 | 134.40 | 190.42 | 4.100 | 19 | H3P 190 K D3N 18-19.99 |
| D3N 200-100-25A-5D | 20.00 | 20.90 | 25.00 | 32.00 | 104.32 | 141.20 | 197.24 | 4.320 | 20 | H3P 200 K D3N 20-21.99 |
| D3N 210-105-25A-5D | 21.00 | 21.90 | 25.00 | 32.00 | 109.55 | 148.30 | 204.30 | 4.550 | 21 | H3P 210 K D3N 20-21.99 |
| D3N 220-110-25A-5D | 22.00 | 22.90 | 25.00 | 32.00 | 114.69 | 155.60 | 211.62 | 4.690 | 22 | H3P 220 K D3N 22-23.99 |
| D3N 230-115-32A-5D | 23.00 | 23.90 | 32.00 | 42.00 | 119.91 | 162.50 | 222.50 | 4.910 | 23 | H3P 230 K D3N 22-23.99 |
| D3N 240-120-32A-5D | 24.00 | 24.90 | 32.00 | 42.00 | 125.21 | 169.50 | 229.54 | 5.210 | 24 | H3P 240 K D3N 24-25.99 |
| D3N 250-125-32A-5D | 25.00 | 25.90 | 32.00 | 42.00 | 130.20 | 177.10 | 237.10 | 5.200 | 25 | H3P 250 K D3N 24-25.99 |
| D3N 260-130-32A-5D | 26.00 | 26.90 | 32.00 | 42.00 | 135.18 | 183.41 | 243.41 | 5.180 | 26 | H3P 260 K D3N 24-25.99 |
(1) Минимальный режущий диаметр
(2) Максимальный режущий диаметр
(3) Код размера посадки
(4) Обозначение основной пластины
Не устанавливайте буровые головки меньшего размера вне указанного диапазона корпуса сверла. Для руководства и условий резания см. страницы 96–98.
D3N R-5D
Трехзубые сменные головки сверл с отверстиями для подачи охлаждающей жидкости и круглым хвостовиком, глубина сверления 5xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | OAL | PL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| D3N 120-060-16R-5D | 12.00 | 12.40 | 16.00 | 20.00 | 62.71 | 84.90 | 132.92 | 2.710 | 12 | H3P 120 K D3N 12-13.99 |
| D3N 125-062-16R-5D | 12.50 | 12.90 | 16.00 | 20.00 | 65.21 | 88.20 | 136.17 | 2.710 | 12 | H3P 125 K D3N 12-13.99 |
| D3N 130-065-16R-5D | 13.00 | 13.40 | 16.00 | 20.00 | 67.91 | 92.10 | 140.08 | 2.910 | 13 | H3P 130 K D3N 12-13.99 |
| D3N 135-068-16R-5D | 13.50 | 13.90 | 16.00 | 20.00 | 70.41 | 95.30 | 143.33 | 2.910 | 13 | H3P 135 K D3N 12-13.99 |
| D3N 140-070-16R-5D | 14.00 | 14.40 | 16.00 | 20.00 | 73.10 | 99.10 | 147.08 | 3.100 | 14 | H3P 140 K D3N 14-15.99 |
| D3N 145-073-16R-5D | 14.50 | 14.90 | 16.00 | 20.00 | 75.60 | 102.30 | 150.33 | 3.100 | 14 | H3P 145 K D3N 14-15.99 |
| D3N 150-075-20R-5D | 15.00 | 15.90 | 20.00 | 25.00 | 78.47 | 106.20 | 156.16 | 3.470 | 15 | H3P 150 K D3N 14-15.99 |
| D3N 160-080-20R-5D | 16.00 | 16.90 | 20.00 | 25.00 | 83.44 | 113.20 | 163.25 | 3.440 | 16 | H3P 160 K D3N 16-17.99 |
| D3N 170-085-20R-5D | 17.00 | 17.90 | 20.00 | 25.00 | 88.52 | 120.20 | 170.22 | 3.520 | 17 | H3P 170 K D3N 16-17.99 |
| D3N 180-090-25R-5D | 18.00 | 18.90 | 25.00 | 32.00 | 93.90 | 127.40 | 183.36 | 3.900 | 18 | H3P 180 K D3N 18-19.99 |
| D3N 190-095-25R-5D | 19.00 | 19.90 | 25.00 | 32.00 | 99.10 | 134.40 | 190.42 | 4.100 | 19 | H3P 190 K D3N 18-19.99 |
| D3N 200-100-25R-5D | 20.00 | 20.90 | 25.00 | 32.00 | 104.32 | 141.20 | 197.24 | 4.320 | 20 | H3P 200 K D3N 20-21.99 |
| D3N 210-105-25R-5D | 21.00 | 21.90 | 25.00 | 32.00 | 109.55 | 148.30 | 204.30 | 4.550 | 21 | H3P 210 K D3N 20-21.99 |
| D3N 220-110-25R-5D | 22.00 | 22.90 | 25.00 | 32.00 | 114.69 | 155.60 | 211.62 | 4.690 | 22 | H3P 220 K D3N 22-23.99 |
| D3N 230-115-32R-5D | 23.00 | 23.90 | 32.00 | 42.00 | 119.91 | 162.50 | 222.50 | 4.910 | 23 | H3P 230 K D3N 22-23.99 |
| D3N 240-120-32R-5D | 24.00 | 24.90 | 32.00 | 42.00 | 125.21 | 169.50 | 229.54 | 5.210 | 24 | H3P 240 K D3N 24-25.99 |
| D3N 250-125-32R-5D | 25.00 | 25.90 | 32.00 | 42.00 | 130.20 | 177.10 | 237.10 | 5.200 | 25 | H3P 250 K D3N 24-25.99 |
| D3N 260-130-32R-5D | 26.00 | 26.90 | 32.00 | 42.00 | 135.18 | 183.41 | 243.41 | 5.180 | 26 | H3P 260 K D3N 24-25.99 |
(1) Минимальный режущий диаметр
(2) Максимальный режущий диаметр
(3) Код размера посадки
(4) Обозначение основной пластины
Не устанавливайте буровые головки меньшего размера вне указанного диапазона корпуса сверла. Для руководства и условий резания см. страницы 96–98.
