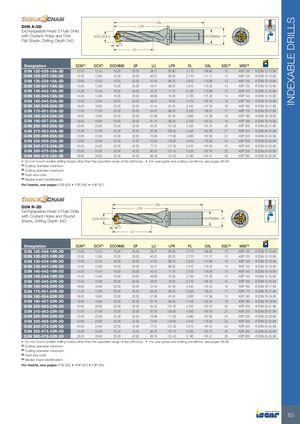

D3N A-3D
Трехзубые сменные головки сверл с отверстиями для подачи охлаждающей жидкости и плоским хвостовиком, глубина сверления 3xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| D3N 120-036-16A-3D | 12.00 | 12.40 | 16.00 | 20.00 | 38.71 | 60.90 | 2.710 | 108.92 | 12 | H3P 120 K D3N 12-13.99 |
| D3N 125-037-16A-3D | 12.50 | 12.90 | 16.00 | 20.00 | 40.21 | 63.20 | 2.710 | 111.17 | 12 | H3P 125 K D3N 12-13.99 |
| D3N 130-039-16A-3D | 13.00 | 13.40 | 16.00 | 20.00 | 41.91 | 66.10 | 2.910 | 114.08 | 13 | H3P 130 K D3N 12-13.99 |
| D3N 135-041-16A-3D | 13.50 | 13.90 | 16.00 | 20.00 | 43.41 | 68.30 | 2.910 | 116.33 | 13 | H3P 135 K D3N 12-13.99 |
| D3N 140-042-16A-3D | 14.00 | 14.40 | 16.00 | 20.00 | 45.10 | 71.10 | 3.100 | 119.08 | 14 | H3P 140 K D3N 14-15.99 |
| D3N 145-044-16A-3D | 14.50 | 14.90 | 16.00 | 20.00 | 46.60 | 73.30 | 3.100 | 121.33 | 14 | H3P 145 K D3N 14-15.99 |
| D3N 150-045-20A-3D | 15.00 | 15.90 | 20.00 | 25.00 | 48.47 | 76.20 | 3.470 | 126.16 | 15 | H3P 150 K D3N 14-15.99 |
| D3N 160-048-20A-3D | 16.00 | 16.90 | 20.00 | 25.00 | 51.44 | 81.20 | 3.440 | 131.25 | 16 | H3P 160 K D3N 16-17.99 |
| D3N 170-051-20A-3D | 17.00 | 17.90 | 20.00 | 25.00 | 54.52 | 86.20 | 3.520 | 136.22 | 17 | H3P 170 K D3N 16-17.99 |
| D3N 180-054-25A-3D | 18.00 | 18.90 | 25.00 | 32.00 | 57.90 | 91.40 | 3.900 | 147.36 | 18 | H3P 180 K D3N 18-19.99 |
| D3N 190-057-25A-3D | 19.00 | 19.90 | 25.00 | 32.00 | 61.10 | 96.40 | 4.100 | 152.42 | 19 | H3P 190 K D3N 18-19.99 |
| D3N 200-060-25A-3D | 20.00 | 20.90 | 25.00 | 32.00 | 64.32 | 101.20 | 4.320 | 157.24 | 20 | H3P 200 K D3N 20-21.99 |
| D3N 210-063-25A-3D | 21.00 | 21.90 | 25.00 | 32.00 | 67.55 | 106.30 | 4.550 | 162.30 | 21 | H3P 210 K D3N 20-21.99 |
| D3N 220-066-25A-3D | 22.00 | 22.90 | 25.00 | 32.00 | 70.69 | 111.60 | 4.690 | 167.62 | 22 | H3P 220 K D3N 22-23.99 |
| D3N 230-069-32A-3D | 23.00 | 23.90 | 32.00 | 42.00 | 73.91 | 116.50 | 4.910 | 176.50 | 23 | H3P 230 K D3N 22-23.99 |
| D3N 240-072-32A-3D | 24.00 | 24.90 | 32.00 | 42.00 | 77.21 | 121.50 | 5.210 | 181.54 | 24 | H3P 240 K D3N 24-25.99 |
| D3N 250-075-32A-3D | 25.00 | 25.90 | 32.00 | 42.00 | 80.20 | 127.10 | 5.200 | 187.10 | 25 | H3P 250 K D3N 24-25.99 |
| D3N 260-078-32A-3D | 26.00 | 26.90 | 32.00 | 42.00 | 83.18 | 131.40 | 5.180 | 191.41 | 26 | H3P 260 K D3N 24-25.99 |
(1) Минимальный режущий диаметр
(2) Максимальный режущий диаметр
(3) Код размера посадки
(4) Обозначение основной пластины
Не устанавливайте буровые головки меньшего размера вне указанного диапазона корпуса сверла. Для руководства и условий резания см. страницы 96–98.
D3N R-3D
Трехзубые сменные головки сверл с отверстиями для подачи охлаждающей жидкости и круглым хвостовиком, глубина сверления 3xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| D3N 120-036-16R-3D | 12.00 | 12.40 | 16.00 | 20.00 | 38.71 | 60.90 | 2.710 | 108.92 | 12 | H3P 120 K D3N 12-13.99 |
| D3N 125-037-16R-3D | 12.50 | 12.90 | 16.00 | 20.00 | 40.21 | 63.20 | 2.710 | 111.17 | 12 | H3P 125 K D3N 12-13.99 |
| D3N 130-039-16R-3D | 13.00 | 13.40 | 16.00 | 20.00 | 41.91 | 66.10 | 2.910 | 114.08 | 13 | H3P 130 K D3N 12-13.99 |
| D3N 135-041-16R-3D | 13.50 | 13.90 | 16.00 | 20.00 | 43.41 | 68.30 | 2.910 | 116.33 | 13 | H3P 135 K D3N 12-13.99 |
| D3N 140-042-16R-3D | 14.00 | 14.40 | 16.00 | 20.00 | 45.10 | 71.10 | 3.100 | 119.08 | 14 | H3P 140 K D3N 14-15.99 |
| D3N 145-044-16R-3D | 14.50 | 14.90 | 16.00 | 20.00 | 46.60 | 73.30 | 3.100 | 121.33 | 14 | H3P 145 K D3N 14-15.99 |
| D3N 150-045-20R-3D | 15.00 | 15.90 | 20.00 | 25.00 | 48.47 | 76.20 | 3.470 | 126.16 | 15 | H3P 150 K D3N 14-15.99 |
| D3N 160-048-20R-3D | 16.00 | 16.90 | 20.00 | 25.00 | 51.44 | 81.20 | 3.440 | 131.25 | 16 | H3P 160 K D3N 16-17.99 |
| D3N 170-051-20R-3D | 17.00 | 17.90 | 20.00 | 25.00 | 54.52 | 86.20 | 3.520 | 136.22 | 17 | H3P 170 K D3N 16-17.99 |
| D3N 180-054-25R-3D | 18.00 | 18.90 | 25.00 | 32.00 | 57.90 | 91.40 | 3.900 | 147.36 | 18 | H3P 180 K D3N 18-19.99 |
| D3N 190-057-25R-3D | 19.00 | 19.90 | 25.00 | 32.00 | 61.10 | 96.40 | 4.100 | 152.42 | 19 | H3P 190 K D3N 18-19.99 |
| D3N 200-060-25R-3D | 20.00 | 20.90 | 25.00 | 32.00 | 64.32 | 101.20 | 4.320 | 157.24 | 20 | H3P 200 K D3N 20-21.99 |
| D3N 210-063-25R-3D | 21.00 | 21.90 | 25.00 | 32.00 | 67.55 | 106.30 | 4.550 | 162.30 | 21 | H3P 210 K D3N 20-21.99 |
| D3N 220-066-25R-3D | 22.00 | 22.90 | 25.00 | 32.00 | 70.69 | 111.60 | 4.690 | 167.82 | 22 | H3P 220 K D3N 22-23.99 |
| D3N 230-069-32R-3D | 23.00 | 23.90 | 32.00 | 42.00 | 73.91 | 116.50 | 4.910 | 176.50 | 23 | H3P 230 K D3N 22-23.99 |
| D3N 240-072-32R-3D | 24.00 | 24.90 | 32.00 | 42.00 | 77.21 | 121.50 | 5.210 | 181.54 | 24 | H3P 240 K D3N 24-25.99 |
| D3N 250-075-32R-3D | 25.00 | 25.90 | 32.00 | 42.00 | 80.20 | 127.10 | 5.200 | 187.10 | 25 | H3P 250 K D3N 24-25.99 |
| D3N 260-078-32R-3D | 26.00 | 26.90 | 32.00 | 42.00 | 83.18 | 131.40 | 5.180 | 191.41 | 26 | H3P 260 K D3N 24-25.99 |
(1) Минимальный режущий диаметр
(2) Максимальный режущий диаметр
(3) Код размера посадки
(4) Обозначение основной пластины
Не устанавливайте буровые головки меньшего размера вне указанного диапазона корпуса сверла. Для руководства и условий резания см. страницы 96–98.
