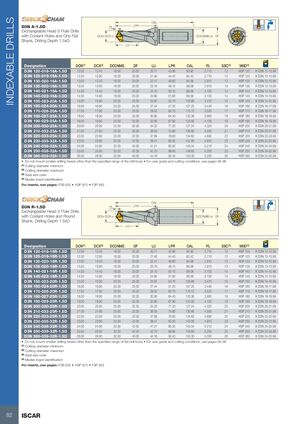

D3N A-1.5D
Трехзубые сменные головки сверл с отверстиями для подачи охлаждающей жидкости и плоским хвостовиком, глубина сверления 1.5xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | OAL | PL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| D3N 120-018-16A-1.5D | 12.00 | 12.40 | 16.00 | 20.00 | 20.71 | 42.90 | 90.92 | 2.710 | 12 | H3P 120 K D3N 12-13.99 |
| D3N 125-019-16A-1.5D | 12.50 | 12.90 | 16.00 | 20.00 | 21.46 | 44.40 | 92.42 | 2.710 | 12 | H3P 125 K D3N 12-13.99 |
| D3N 130-020-16A-1.5D | 13.00 | 13.40 | 16.00 | 20.00 | 22.41 | 46.60 | 94.58 | 2.910 | 13 | H3P 130 K D3N 12-13.99 |
| D3N 135-020-16A-1.5D | 13.50 | 13.90 | 16.00 | 20.00 | 23.16 | 48.10 | 96.08 | 2.910 | 13 | H3P 135 K D3N 12-13.99 |
| D3N 140-021-16A-1.5D | 14.00 | 14.40 | 16.00 | 20.00 | 24.10 | 50.10 | 98.08 | 3.100 | 14 | H3P 140 K D3N 14-15.99 |
| D3N 145-022-16A-1.5D | 14.50 | 14.90 | 16.00 | 20.00 | 24.85 | 51.60 | 99.58 | 3.100 | 14 | H3P 145 K D3N 14-15.99 |
| D3N 150-023-20A-1.5D | 15.00 | 15.90 | 20.00 | 25.00 | 25.97 | 53.70 | 103.66 | 3.470 | 15 | H3P 150 K D3N 14-15.99 |
| D3N 160-024-20A-1.5D | 16.00 | 16.90 | 20.00 | 25.00 | 27.44 | 57.20 | 107.25 | 3.440 | 16 | H3P 160 K D3N 16-17.99 |
| D3N 170-026-20A-1.5D | 17.00 | 17.90 | 20.00 | 25.00 | 29.02 | 60.70 | 110.72 | 3.520 | 17 | H3P 170 K D3N 16-17.99 |
| D3N 180-027-25A-1.5D | 18.00 | 18.90 | 25.00 | 32.00 | 30.90 | 64.40 | 120.36 | 3.900 | 18 | H3P 180 K D3N 18-19.99 |
| D3N 190-029-25A-1.5D | 19.00 | 19.90 | 25.00 | 32.00 | 32.60 | 67.90 | 123.92 | 4.100 | 19 | H3P 190 K D3N 18-19.99 |
| D3N 200-030-25A-1.5D | 20.00 | 20.90 | 25.00 | 32.00 | 34.32 | 71.20 | 127.24 | 4.320 | 20 | H3P 200 K D3N 20-21.99 |
| D3N 210-032-25A-1.5D | 21.00 | 21.90 | 25.00 | 32.00 | 36.05 | 74.80 | 130.80 | 4.550 | 21 | H3P 210 K D3N 20-21.99 |
| D3N 220-033-25A-1.5D | 22.00 | 22.90 | 25.00 | 32.00 | 37.69 | 78.60 | 134.62 | 4.690 | 22 | H3P 220 K D3N 22-23.99 |
| D3N 230-035-32A-1.5D | 23.00 | 23.90 | 32.00 | 42.00 | 39.41 | 82.00 | 142.00 | 4.910 | 23 | H3P 230 K D3N 22-23.99 |
| D3N 240-036-32A-1.5D | 24.00 | 24.90 | 32.00 | 42.00 | 41.21 | 85.50 | 145.54 | 5.210 | 24 | H3P 240 K D3N 24-25.99 |
| D3N 250-038-32A-1.5D | 25.00 | 25.90 | 32.00 | 42.00 | 42.70 | 89.60 | 149.60 | 5.200 | 25 | H3P 250 K D3N 24-25.99 |
| D3N 260-039-32A-1.5D | 26.00 | 26.90 | 32.00 | 40.00 | 44.18 | 92.40 | 153.30 | 5.200 | 26 | H3P 260 K D3N 24-25.99 |
(1) Минимальный режущий диаметр
(2) Максимальный режущий диаметр
(3) Код размера посадки
(4) Обозначение основной пластины
Не устанавливайте буровые головки меньшего размера вне указанного диапазона корпуса сверла. Для руководства и условий резания см. страницы 96–98.
D3N R-1.5D
Трехзубые сменные головки сверл с отверстиями для подачи охлаждающей жидкости и круглым хвостовиком, глубина сверления 1.5xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | OAL | PL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| D3N 120-018-16R-1.5D | 12.00 | 12.40 | 16.00 | 20.00 | 20.71 | 42.90 | 90.92 | 2.710 | 12 | H3P 120 K D3N 12-13.99 |
| D3N 125-019-16R-1.5D | 12.50 | 12.90 | 16.00 | 20.00 | 21.46 | 44.40 | 92.42 | 2.710 | 12 | H3P 125 K D3N 12-13.99 |
| D3N 130-020-16R-1.5D | 13.00 | 13.40 | 16.00 | 20.00 | 22.41 | 46.60 | 94.58 | 2.910 | 13 | H3P 130 K D3N 12-13.99 |
| D3N 135-020-16R-1.5D | 13.50 | 13.90 | 16.00 | 20.00 | 23.16 | 48.10 | 96.08 | 2.910 | 13 | H3P 135 K D3N 12-13.99 |
| D3N 140-021-16R-1.5D | 14.00 | 14.40 | 16.00 | 20.00 | 24.10 | 50.10 | 98.08 | 3.100 | 14 | H3P 140 K D3N 14-15.99 |
| D3N 145-022-16R-1.5D | 14.50 | 14.90 | 16.00 | 20.00 | 24.85 | 51.60 | 99.58 | 3.100 | 14 | H3P 145 K D3N 14-15.99 |
| D3N 150-023-20R-1.5D | 15.00 | 15.90 | 20.00 | 25.00 | 25.97 | 53.70 | 103.66 | 3.470 | 15 | H3P 150 K D3N 14-15.99 |
| D3N 160-024-20R-1.5D | 16.00 | 16.90 | 20.00 | 25.00 | 27.44 | 57.20 | 107.25 | 3.440 | 16 | H3P 160 K D3N 16-17.99 |
| D3N 170-026-20R-1.5D | 17.00 | 17.90 | 20.00 | 25.00 | 29.02 | 60.70 | 110.72 | 3.520 | 17 | H3P 170 K D3N 16-17.99 |
| D3N 180-027-25R-1.5D | 18.00 | 18.90 | 25.00 | 32.00 | 30.90 | 64.40 | 120.36 | 3.900 | 18 | H3P 180 K D3N 18-19.99 |
| D3N 190-029-25R-1.5D | 19.00 | 19.90 | 25.00 | 32.00 | 32.60 | 67.90 | 123.92 | 4.100 | 19 | H3P 190 K D3N 18-19.99 |
| D3N 200-030-25R-1.5D | 20.00 | 20.90 | 25.00 | 32.00 | 34.32 | 71.20 | 127.24 | 4.320 | 20 | H3P 200 K D3N 20-21.99 |
| D3N 210-032-25R-1.5D | 21.00 | 21.90 | 25.00 | 32.00 | 36.05 | 74.80 | 130.80 | 4.550 | 21 | H3P 210 K D3N 20-21.99 |
| D3N 220-033-25R-1.5D | 22.00 | 22.90 | 25.00 | 32.00 | 37.69 | 78.60 | 134.62 | 4.690 | 22 | H3P 220 K D3N 22-23.99 |
| D3N 230-035-32R-1.5D | 23.00 | 23.90 | 32.00 | 42.00 | 39.41 | 82.00 | 142.00 | 4.910 | 23 | H3P 230 K D3N 22-23.99 |
| D3N 240-036-32R-1.5D | 24.00 | 24.90 | 32.00 | 42.00 | 41.21 | 85.50 | 145.54 | 5.210 | 24 | H3P 240 K D3N 24-25.99 |
| D3N 250-038-32R-1.5D | 25.00 | 25.90 | 32.00 | 42.00 | 42.70 | 89.60 | 149.60 | 5.200 | 25 | H3P 250 K D3N 24-25.99 |
| D3N 260-039-32R-1.5D | 26.00 | 26.90 | 32.00 | 40.00 | 44.18 | 92.40 | 153.30 | 5.200 | 26 | H3P 260 K D3N 24-25.99 |
(1) Минимальный режущий диаметр
(2) Максимальный режущий диаметр
(3) Код размера посадки
(4) Обозначение основной пластины
Не устанавливайте буровые головки меньшего размера вне указанного диапазона корпуса сверла. Для руководства и условий резания см. страницы 96–98.
