РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

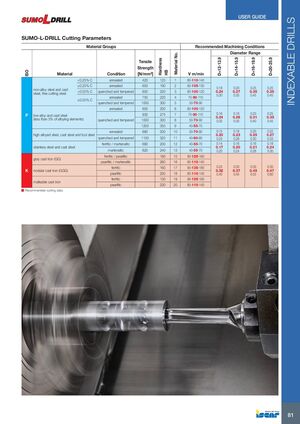

Параметры резания SUMO-L-DRILL
| Материал | Состояние | Предел прочности [N/мм²] | Твердость HB | Номер материала | Vм/мин (D=12–13.9) | D=14–15.9 | D=16–19.9 | D=20–25.9 |
|---|---|---|---|---|---|---|---|---|
| Нелегированная сталь и чугун, автоматная сталь (ISO P) | <0.25% C, отожженная | 420 | 125 | 1 | 80–110–140 / 0.18 / 0.20 / 0.25 / 0.25 | |||
| ≥0.25% C, отожженная | 650 | 190 | 2 | 80–105–130 / 0.24 / 0.27 / 0.35 / 0.35 | ||||
| <0.55% C, закаленная и отпущенная | 850 | 250 | 3 | 80–100–120 / 0.30 / 0.35 / 0.45 / 0.45 | ||||
| ≥0.55% C, отожженная | 750 | 220 | 4 | 70–90–110 / 0.16 / 0.18 / 0.23 / 0.25 | ||||
| ≥0.55% C, закаленная и отпущенная | 1000 | 300 | 5 | 50–70–90 / 0.24 / 0.26 / 0.31 / 0.35 | ||||
| Низколегированная сталь и чугун (менее 5% легирующих элементов) (ISO P) | Отожженная | 600 | 200 | 6 | 80–100–120 / 0.32 / 0.35 / 0.40 / 0.45 | |||
| Отожженная | 930 | 275 | 7 | 70–90–110 / 0.15 / 0.18 / 0.20 / 0.22 | ||||
| Закаленная и отпущенная | 1000 | 300 | 8 | 50–70–90 / 0.20 / 0.23 / 0.25 / 0.27 | ||||
| Закаленная и отпущенная | 1200 | 350 | 9 | 40–55–70 / 0.25 / 0.28 / 0.30 / 0.33 | ||||
| Высоколегированная сталь, чугун и инструментальная сталь (ISO P) | Отожженная | 680 | 200 | 10 | 50–70–90 / 0.14 / 0.16 / 0.16 / 0.18 | |||
| Закаленная и отпущенная | 1100 | 325 | 11 | 40–60–80 / 0.17 / 0.20 / 0.21 / 0.24 | ||||
| 12 | 40–55–70 / 0.20 / 0.24 / 0.26 / 0.30 | |||||||
| Нержавеющая сталь и чугун (ISO K) | Ферритно-мартенситная | 680 | 200 | 12 | 40–55–70 / 0.14 / 0.16 / 0.16 / 0.18 | |||
| Мартенситная | 820 | 240 | 13 | 40–55–70 / 0.17 / 0.20 / 0.21 / 0.24 | ||||
| Серый чугун (GG) (ISO K) | Ферритно-перлитная | 180 | 15 | 90–125–160 / 0.25 / 0.30 / 0.35 / 0.35 | ||||
| Перлитно-мартенситная | 260 | 16 | 80–110–140 / 0.32 / 0.37 / 0.45 / 0.47 | |||||
| Ковкий чугун (GGG) (ISO K) | Ферритная | 160 | 17 | 90–135–180 / 0.40 / 0.45 / 0.55 / 0.60 | ||||
| Перлитная | 250 | 18 | 80–110–140 / 0.25 / 0.30 / 0.35 / 0.35 | |||||
| Ковкий чугун (ISO K) | Ферритная | 130 | 19 | 90–125–160 / — / — / — / — | ||||
| Перлитная | 230 | 20 | 80–110–140 / — / — / — / — | |||||
Рекомендуемые данные по резанию.
