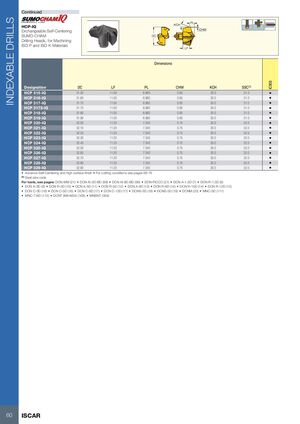

СВЕРЛЯЩИЕ ГОЛОВКИ СО СМЕННЫМИ ПЛАСТИНАМИ (продолжение)
HCP-IQ
Сверлящие головки SUMO-CHAM со сменяемыми самоцентрирующимися пластинами для обработки материалов ISO P и ISO K
Размеры
| Обозначение | DC | LF | PL | CHW | KCH | SSC(1) |
|---|---|---|---|---|---|---|
| HCP 315-IQ | 31.50 | 11.00 | 6.960 | 0.65 | 30.0 | 31.0 |
| HCP 316-IQ | 31.60 | 11.00 | 6.960 | 0.65 | 30.0 | 31.0 |
| HCP 317-IQ | 31.70 | 11.00 | 6.960 | 0.65 | 30.0 | 31.0 |
| HCP 3175-IQ | 31.75 | 11.00 | 6.960 | 0.65 | 30.0 | 31.0 |
| HCP 318-IQ | 31.80 | 11.00 | 6.960 | 0.65 | 30.0 | 31.0 |
| HCP 319-IQ | 31.90 | 11.00 | 6.960 | 0.65 | 30.0 | 31.0 |
| HCP 320-IQ | 32.00 | 11.20 | 7.340 | 0.75 | 30.0 | 32.0 |
| HCP 321-IQ | 32.10 | 11.20 | 7.340 | 0.75 | 30.0 | 32.0 |
| HCP 322-IQ | 32.20 | 11.20 | 7.340 | 0.75 | 30.0 | 32.0 |
| HCP 323-IQ | 32.30 | 11.20 | 7.340 | 0.75 | 30.0 | 32.0 |
| HCP 324-IQ | 32.40 | 11.20 | 7.340 | 0.75 | 30.0 | 32.0 |
| HCP 325-IQ | 32.50 | 11.20 | 7.340 | 0.75 | 30.0 | 32.0 |
| HCP 326-IQ | 32.60 | 11.20 | 7.340 | 0.75 | 30.0 | 32.0 |
| HCP 327-IQ | 32.70 | 11.20 | 7.340 | 0.75 | 30.0 | 32.0 |
| HCP 328-IQ | 32.80 | 11.20 | 7.340 | 0.75 | 30.0 | 32.0 |
| HCP 329-IQ | 32.90 | 11.20 | 7.340 | 0.75 | 30.0 | 32.0 |
- Автоматическое самоцентрирование и высокое качество поверхности
- Режимы резания см. на стр. 68-76
(1) Код размера гнезда
Для инструмента см. стр.: DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-8D (17) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • MNC-5D (111) • MNC-7/8D (112) • DCNT (M8-M24) (168) • MNSNT (358)
