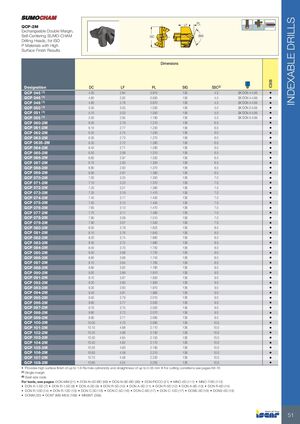

СМЕННЫЕ БУРОВЫЕ ГОЛОВКИ
QCP-2M Сменные SUMO-CHAM буровые головки с двойной кромкой, самоцентрирующиеся для обработки материалов ISO P с получением высокого качества поверхности
Размеры
| Обозначение | DC | LF | PL | SIG | SSC(2) | Вариант материала IC908 |
|---|---|---|---|---|---|---|
| QCP 045 (1) | 4.50 | 2.84 | 0.910 | 136 | 4.5 | SK DCN 4-4.99 |
| QCP 046 (1) | 4.60 | 2.82 | 0.930 | 136 | 4.5 | SK DCN 4-4.99 |
| QCP 048 (1) | 4.80 | 2.78 | 0.970 | 136 | 4.5 | SK DCN 4-4.99 |
| QCP 050 (1) | 5.00 | 3.05 | 1.030 | 136 | 5.0 | SK DCN 5-5.99 |
| QCP 051 (1) | 5.10 | 3.03 | 1.050 | 136 | 5.0 | SK DCN 5-5.99 |
| QCP 055 (1) | 5.50 | 2.95 | 1.190 | 136 | 5.5 | SK DCN 5-5.99 |
| QCP 060-2M | 6.00 | 2.79 | 1.210 | 136 | 6.0 | |
| QCP 061-2M | 6.10 | 2.77 | 1.230 | 136 | 6.0 | |
| QCP 062-2M | 6.20 | 2.75 | 1.250 | 136 | 6.0 | |
| QCP 063-2M | 6.30 | 2.73 | 1.270 | 136 | 6.0 | |
| QCP 0635-2M | 6.35 | 2.72 | 1.280 | 136 | 6.0 | |
| QCP 064-2M | 6.40 | 2.71 | 1.290 | 136 | 6.0 | |
| QCP 065-2M | 6.50 | 2.99 | 1.310 | 136 | 6.5 | |
| QCP 066-2M | 6.60 | 2.97 | 1.330 | 136 | 6.5 | |
| QCP 067-2M | 6.70 | 2.95 | 1.350 | 136 | 6.5 | |
| QCP 068-2M | 6.80 | 2.93 | 1.370 | 136 | 6.5 | |
| QCP 069-2M | 6.90 | 2.91 | 1.390 | 136 | 6.5 | |
| QCP 070-2M | 7.00 | 3.25 | 1.350 | 136 | 7.0 | |
| QCP 071-2M | 7.10 | 3.23 | 1.370 | 136 | 7.0 | |
| QCP 072-2M | 7.20 | 3.21 | 1.390 | 136 | 7.0 | |
| QCP 073-2M | 7.30 | 3.19 | 1.410 | 136 | 7.0 | |
| QCP 074-2M | 7.40 | 3.17 | 1.430 | 136 | 7.0 | |
| QCP 075-2M | 7.50 | 3.15 | 1.450 | 136 | 7.0 | |
| QCP 076-2M | 7.60 | 3.13 | 1.470 | 136 | 7.0 | |
| QCP 077-2M | 7.70 | 3.11 | 1.490 | 136 | 7.0 | |
| QCP 078-2M | 7.80 | 3.09 | 1.510 | 136 | 7.0 | |
| QCP 079-2M | 7.90 | 3.07 | 1.530 | 136 | 7.0 | |
| QCP 080-2M | 8.00 | 3.78 | 1.620 | 136 | 8.0 | |
| QCP 081-2M | 8.10 | 3.76 | 1.640 | 136 | 8.0 | |
| QCP 082-2M | 8.20 | 3.74 | 1.660 | 136 | 8.0 | |
| QCP 083-2M | 8.30 | 3.72 | 1.680 | 136 | 8.0 | |
| QCP 084-2M | 8.40 | 3.70 | 1.700 | 136 | 8.0 | |
| QCP 085-2M | 8.50 | 3.68 | 1.720 | 136 | 8.0 | |
| QCP 086-2M | 8.60 | 3.66 | 1.740 | 136 | 8.0 | |
| QCP 087-2M | 8.70 | 3.64 | 1.760 | 136 | 8.0 | |
| QCP 088-2M | 8.80 | 3.62 | 1.780 | 136 | 8.0 | |
| QCP 090-2M | 9.00 | 3.89 | 1.910 | 136 | 9.0 | |
| QCP 091-2M | 9.10 | 3.87 | 1.930 | 136 | 9.0 | |
| QCP 092-2M | 9.20 | 3.85 | 1.950 | 136 | 9.0 | |
| QCP 093-2M | 9.30 | 3.83 | 1.970 | 136 | 9.0 | |
| QCP 094-2M | 9.40 | 3.81 | 1.990 | 136 | 9.0 | |
| QCP 095-2M | 9.50 | 3.79 | 2.010 | 136 | 9.0 | |
| QCP 096-2M | 9.60 | 3.77 | 2.030 | 136 | 9.0 | |
| QCP 097-2M | 9.70 | 3.75 | 2.050 | 136 | 9.0 | |
| QCP 098-2M | 9.80 | 3.73 | 2.070 | 136 | 9.0 | |
| QCP 099-2M | 9.90 | 3.71 | 2.090 | 136 | 9.0 | |
| QCP 100-2M | 10.00 | 4.70 | 2.090 | 136 | 10.0 | |
| QCP 101-2M | 10.10 | 4.68 | 2.110 | 136 | 10.0 | |
| QCP 102-2M | 10.20 | 4.66 | 2.130 | 136 | 10.0 | |
| QCP 103-2M | 10.30 | 4.64 | 2.150 | 136 | 10.0 | |
| QCP 104-2M | 10.40 | 4.62 | 2.170 | 136 | 10.0 | |
| QCP 105-2M | 10.50 | 4.60 | 2.190 | 136 | 10.0 | |
| QCP 106-2M | 10.60 | 4.58 | 2.210 | 136 | 10.0 | |
| QCP 107-2M | 10.70 | 4.56 | 2.230 | 136 | 10.0 | |
| QCP 108-2M | 10.80 | 4.54 | 2.250 | 136 | 10.0 |
- Обеспечивает высокое качество поверхности до Ra 1.6 мкм с цилиндричностью и прямолинейностью отверстия до 0.05 мм
- Условия резания см. стр. 68-76
(1) Одинарная кромка
(2) Код размера посадочного места
Инструменты см. на стр.: DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • MNC-5D (111) • MNC-7/8D (112) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-8D (17) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • DCNT (M8-M24) (168) • MNSNT (358)
