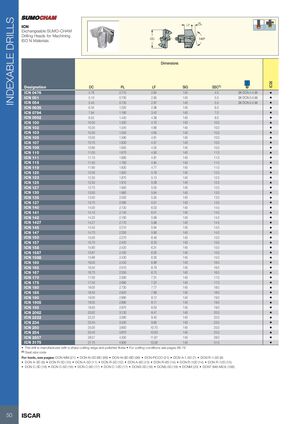

Инструменты для обработки отверстий Iscar 2026 - страница 52
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
СМЕННЫЕ БУРОВЫЕ ГОЛОВКИ
ICN Сменные SUMO-CHAM буровые головки для обработки материалов ISO N
Размеры
| Обозначение | DC | PL | LF | SIG | SSC(1) | Вариант материала IC08 |
|---|---|---|---|---|---|---|
| ICN 0476 | 4.76 | 0.710 | 2.84 | 140 | 4.0 | SK DCN 4-4.99 |
| ICN 051 | 5.10 | 0.750 | 2.95 | 140 | 5.0 | SK DCN 5-5.99 |
| ICN 054 | 5.40 | 0.730 | 2.97 | 140 | 5.0 | SK DCN 5-5.99 |
| ICN 0635 | 6.35 | 1.020 | 2.98 | 140 | 6.0 | |
| ICN 0794 | 7.94 | 1.180 | 3.42 | 140 | 7.0 | |
| ICN 0952 | 9.52 | 1.440 | 4.36 | 140 | 9.0 | |
| ICN 100 | 10.00 | 1.500 | 4.70 | 140 | 10.0 | |
| ICN 102 | 10.20 | 1.540 | 4.66 | 140 | 10.0 | |
| ICN 103 | 10.30 | 1.550 | 4.65 | 140 | 10.0 | |
| ICN 105 | 10.50 | 1.590 | 4.61 | 140 | 10.0 | |
| ICN 107 | 10.70 | 1.630 | 4.57 | 140 | 10.0 | |
| ICN 108 | 10.80 | 1.650 | 4.55 | 140 | 10.0 | |
| ICN 110 | 11.00 | 1.670 | 4.93 | 140 | 11.0 | |
| ICN 111 | 11.10 | 1.690 | 4.91 | 140 | 11.0 | |
| ICN 115 | 11.50 | 1.760 | 4.84 | 140 | 11.0 | |
| ICN 119 | 11.90 | 1.830 | 4.77 | 140 | 11.0 | |
| ICN 120 | 12.00 | 1.820 | 5.18 | 140 | 12.0 | |
| ICN 123 | 12.30 | 1.870 | 5.13 | 140 | 12.0 | |
| ICN 125 | 12.50 | 1.910 | 5.09 | 140 | 12.0 | |
| ICN 127 | 12.70 | 1.950 | 5.05 | 140 | 12.0 | |
| ICN 130 | 13.00 | 1.960 | 5.64 | 140 | 13.0 | |
| ICN 135 | 13.50 | 2.050 | 5.55 | 140 | 13.0 | |
| ICN 137 | 13.70 | 2.090 | 5.51 | 140 | 13.0 | |
| ICN 140 | 14.00 | 2.120 | 6.03 | 140 | 14.0 | |
| ICN 141 | 14.10 | 2.140 | 6.01 | 140 | 14.0 | |
| ICN 142 | 14.20 | 2.160 | 5.99 | 140 | 14.0 | |
| ICN 1427 | 14.27 | 2.170 | 5.98 | 140 | 14.0 | |
| ICN 145 | 14.50 | 2.210 | 5.94 | 140 | 14.0 | |
| ICN 147 | 14.70 | 2.250 | 5.90 | 140 | 14.0 | |
| ICN 150 | 15.00 | 2.270 | 6.46 | 140 | 15.0 | |
| ICN 157 | 15.70 | 2.400 | 6.33 | 140 | 15.0 | |
| ICN 158 | 15.80 | 2.420 | 6.31 | 140 | 15.0 | |
| ICN 1587 | 15.87 | 2.430 | 6.30 | 140 | 15.0 | |
| ICN 1588 | 15.88 | 2.430 | 6.30 | 140 | 15.0 | |
| ICN 160 | 16.00 | 2.420 | 6.88 | 140 | 16.0 | |
| ICN 165 | 16.50 | 2.510 | 6.79 | 140 | 16.0 | |
| ICN 167 | 16.70 | 2.550 | 6.75 | 140 | 16.0 | |
| ICN 170 | 17.00 | 2.590 | 7.31 | 140 | 17.0 | |
| ICN 175 | 17.50 | 2.680 | 7.22 | 140 | 17.0 | |
| ICN 180 | 18.00 | 2.730 | 7.77 | 140 | 18.0 | |
| ICN 185 | 18.50 | 2.820 | 7.68 | 140 | 18.0 | |
| ICN 190 | 19.00 | 2.880 | 8.12 | 140 | 19.0 | |
| ICN 1905 | 19.05 | 2.890 | 8.11 | 140 | 19.0 | |
| ICN 195 | 19.50 | 2.970 | 8.03 | 140 | 19.0 | |
| ICN 2062 | 20.62 | 3.130 | 8.47 | 140 | 20.0 | |
| ICN 2222 | 22.22 | 3.360 | 9.40 | 140 | 22.0 | |
| ICN 234 | 23.40 | 3.530 | 9.80 | 140 | 23.0 | |
| ICN 250 | 25.00 | 3.800 | 10.70 | 140 | 25.0 | |
| ICN 254 | 25.40 | 3.870 | 10.63 | 140 | 25.0 | |
| ICN 2857 | 28.57 | 4.350 | 11.87 | 140 | 28.0 | |
| ICN 3175 | 31.75 | 4.900 | 13.06 | 140 | 31.0 |
- Сверло изготовлено с острой режущей кромкой и полированными канавками
- Условия резания см. стр. 68-76
(1) Код размера посадочного места
Инструменты см. на стр.: DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-8D (17) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • DCNT (M8-M24) (168)
