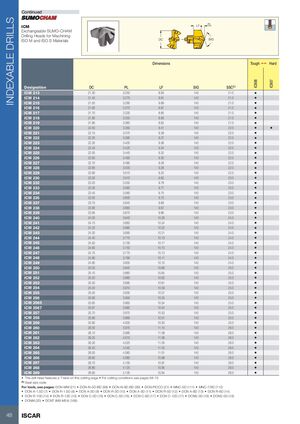

СМЕННЫЕ БУРОВЫЕ ГОЛОВКИ Продолжение
ICM Сменные SUMO-CHAM буровые головки для обработки материалов ISO M и ISO S
Размеры
| Обозначение | DC | PL | LF | SIG | SSC(1) | Вариант материала | |
|---|---|---|---|---|---|---|---|
| Tough 1 IC908 |
Hard IC907 |
||||||
| ICM 213 | 21.30 | 3.250 | 8.93 | 140 | 21.0 | • | |
| ICM 214 | 21.40 | 3.270 | 9.91 | 140 | 21.0 | • | |
| ICM 215 | 21.50 | 3.290 | 9.89 | 140 | 21.0 | • | |
| ICM 216 | 21.60 | 3.310 | 8.87 | 140 | 21.0 | • | |
| ICM 217 | 21.70 | 3.330 | 8.85 | 140 | 21.0 | • | |
| ICM 218 | 21.80 | 3.350 | 8.83 | 140 | 21.0 | • | |
| ICM 219 | 21.90 | 3.360 | 8.82 | 140 | 21.0 | • | |
| ICM 220 | 22.00 | 3.350 | 9.41 | 140 | 22.0 | • | • |
| ICM 221 | 22.10 | 3.370 | 9.39 | 140 | 22.0 | • | |
| ICM 222 | 22.20 | 3.390 | 9.37 | 140 | 22.0 | • | |
| ICM 223 | 22.30 | 3.400 | 9.36 | 140 | 22.0 | • | |
| ICM 224 | 22.40 | 3.420 | 9.34 | 140 | 22.0 | • | |
| ICM 225 | 22.50 | 3.440 | 9.32 | 140 | 22.0 | • | |
| ICM 226 | 22.60 | 3.460 | 9.30 | 140 | 22.0 | • | |
| ICM 227 | 22.70 | 3.480 | 9.28 | 140 | 22.0 | • | |
| ICM 228 | 22.80 | 3.500 | 9.26 | 140 | 22.0 | • | |
| ICM 229 | 22.90 | 3.510 | 9.25 | 140 | 22.0 | • | |
| ICM 230 | 23.00 | 3.510 | 9.82 | 140 | 23.0 | • | |
| ICM 232 | 23.20 | 3.550 | 9.78 | 140 | 23.0 | • | |
| ICM 233 | 23.30 | 3.560 | 9.77 | 140 | 23.0 | • | |
| ICM 234 | 23.40 | 3.580 | 9.75 | 140 | 23.0 | • | |
| ICM 235 | 23.50 | 3.600 | 9.73 | 140 | 23.0 | • | |
| ICM 237 | 23.70 | 3.640 | 9.69 | 140 | 23.0 | • | |
| ICM 238 | 23.80 | 3.660 | 9.67 | 140 | 23.0 | • | |
| ICM 239 | 23.90 | 3.670 | 9.66 | 140 | 23.0 | • | |
| ICM 240 | 24.00 | 3.640 | 10.26 | 140 | 24.0 | • | |
| ICM 241 | 24.10 | 3.660 | 10.24 | 140 | 24.0 | • | |
| ICM 242 | 24.20 | 3.680 | 10.22 | 140 | 24.0 | • | |
| ICM 243 | 24.30 | 3.690 | 10.21 | 140 | 24.0 | • | |
| ICM 244 | 24.40 | 3.710 | 10.19 | 140 | 24.0 | • | |
| ICM 245 | 24.50 | 3.730 | 10.17 | 140 | 24.0 | • | |
| ICM 246 | 24.60 | 3.750 | 10.15 | 140 | 24.0 | • | |
| ICM 247 | 24.70 | 3.770 | 10.13 | 140 | 24.0 | • | |
| ICM 248 | 24.80 | 3.790 | 10.11 | 140 | 24.0 | • | |
| ICM 249 | 24.90 | 3.800 | 10.10 | 140 | 24.0 | • | |
| ICM 250 | 25.00 | 3.840 | 10.66 | 140 | 25.0 | • | |
| ICM 251 | 25.10 | 3.860 | 10.64 | 140 | 25.0 | • | |
| ICM 252 | 25.20 | 3.880 | 10.62 | 140 | 25.0 | • | |
| ICM 253 | 25.30 | 3.890 | 10.61 | 140 | 25.0 | • | |
| ICM 254 | 25.40 | 3.910 | 10.59 | 140 | 25.0 | • | |
| ICM 255 | 25.50 | 3.930 | 10.57 | 140 | 25.0 | • | |
| ICM 256 | 25.60 | 3.950 | 10.55 | 140 | 25.0 | • | |
| ICM 2565 | 25.65 | 3.960 | 10.54 | 140 | 25.0 | • | |
| ICM 2567 | 25.67 | 3.960 | 10.54 | 140 | 25.0 | • | |
| ICM 257 | 25.70 | 3.970 | 10.53 | 140 | 25.0 | • | |
| ICM 258 | 25.80 | 3.990 | 10.51 | 140 | 25.0 | • | |
| ICM 259 | 25.90 | 4.000 | 10.50 | 140 | 25.0 | • | |
| ICM 260 | 26.00 | 3.970 | 11.10 | 140 | 26.0 | • | |
| ICM 261 | 26.10 | 3.990 | 11.08 | 140 | 26.0 | • | |
| ICM 262 | 26.20 | 4.010 | 11.06 | 140 | 26.0 | • | |
| ICM 263 | 26.30 | 4.020 | 11.05 | 140 | 26.0 | • | |
| ICM 264 | 26.40 | 4.040 | 11.03 | 140 | 26.0 | • | |
| ICM 265 | 26.50 | 4.060 | 11.01 | 140 | 26.0 | • | |
| ICM 266 | 26.60 | 4.080 | 10.99 | 140 | 26.0 | • | |
| ICM 267 | 26.70 | 4.100 | 10.97 | 140 | 26.0 | • | |
| ICM 268 | 26.80 | 4.120 | 10.95 | 140 | 26.0 | • | |
| ICM 269 | 26.90 | 4.130 | 10.94 | 140 | 26.0 | • | |
- Буровая головка имеет Т-площадку на режущей кромке
- Условия резания см. стр. 68-76
(1) Код размера посадочного места
Инструменты см. на стр.: DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • MNC-5D (111) • MNC-7/8D (112) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-8D (17) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • DCNT (M8-M24) (168)
