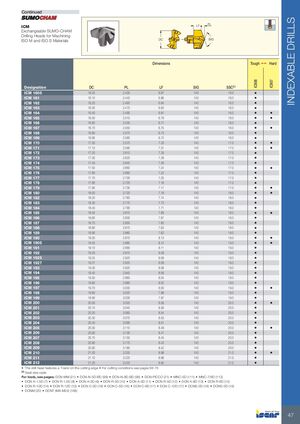

СМЕННЫЕ БУРОВЫЕ ГОЛОВКИ
Продолжение
ICM
Сменные буровые головки SUMO-CHAM для обработки материалов ISO M и ISO S
| Обозначение | DC | PL | LF | SIG | SSC(1) | IC908 | IC907 |
|---|---|---|---|---|---|---|---|
| ICM 1605 | 16.05 | 2.430 | 6.87 | 140 | 16.0 | • | |
| ICM 161 | 16.10 | 2.440 | 6.86 | 140 | 16.0 | • | |
| ICM 162 | 16.20 | 2.460 | 6.84 | 140 | 16.0 | • | |
| ICM 163 | 16.30 | 2.470 | 6.83 | 140 | 16.0 | • | |
| ICM 164 | 16.40 | 2.490 | 6.81 | 140 | 16.0 | • | |
| ICM 165 | 16.50 | 2.510 | 6.79 | 140 | 16.0 | • | |
| ICM 166 | 16.60 | 2.530 | 6.77 | 140 | 16.0 | • | |
| ICM 167 | 16.70 | 2.550 | 6.75 | 140 | 16.0 | • | |
| ICM 168 | 16.80 | 2.570 | 6.73 | 140 | 16.0 | • | |
| ICM 169 | 16.90 | 2.580 | 6.72 | 140 | 16.0 | • | |
| ICM 170 | 17.00 | 2.570 | 7.33 | 140 | 17.0 | • | |
| ICM 171 | 17.10 | 2.590 | 7.31 | 140 | 17.0 | • | |
| ICM 172 | 17.20 | 2.610 | 7.29 | 140 | 17.0 | • | |
| ICM 173 | 17.30 | 2.620 | 7.28 | 140 | 17.0 | • | |
| ICM 174 | 17.40 | 2.640 | 7.26 | 140 | 17.0 | • | |
| ICM 175 | 17.50 | 2.660 | 7.24 | 140 | 17.0 | • | |
| ICM 176 | 17.60 | 2.680 | 7.22 | 140 | 17.0 | • | |
| ICM 177 | 17.70 | 2.700 | 7.20 | 140 | 17.0 | • | |
| ICM 178 | 17.80 | 2.720 | 7.18 | 140 | 17.0 | • | |
| ICM 179 | 17.90 | 2.730 | 7.17 | 140 | 17.0 | • | |
| ICM 180 | 18.00 | 2.720 | 7.78 | 140 | 18.0 | • | |
| ICM 182 | 18.20 | 2.760 | 7.74 | 140 | 18.0 | • | |
| ICM 183 | 18.30 | 2.770 | 7.73 | 140 | 18.0 | • | |
| ICM 184 | 18.40 | 2.790 | 7.71 | 140 | 18.0 | • | |
| ICM 185 | 18.50 | 2.810 | 7.69 | 140 | 18.0 | • | |
| ICM 186 | 18.60 | 2.830 | 7.67 | 140 | 18.0 | • | |
| ICM 187 | 18.70 | 2.850 | 7.65 | 140 | 18.0 | • | |
| ICM 188 | 18.80 | 2.870 | 7.63 | 140 | 18.0 | • | |
| ICM 189 | 18.90 | 2.880 | 7.62 | 140 | 18.0 | • | |
| ICM 190 | 19.00 | 2.870 | 8.13 | 140 | 19.0 | • | |
| ICM 1905 | 19.05 | 2.880 | 8.12 | 140 | 19.0 | • | |
| ICM 191 | 19.10 | 2.890 | 8.11 | 140 | 19.0 | • | |
| ICM 192 | 19.20 | 2.910 | 8.09 | 140 | 19.0 | • | |
| ICM 1925 | 19.25 | 2.920 | 8.08 | 140 | 19.0 | • | |
| ICM 1927 | 19.27 | 2.920 | 8.08 | 140 | 19.0 | • | |
| ICM 193 | 19.30 | 2.920 | 8.08 | 140 | 19.0 | • | |
| ICM 194 | 19.40 | 2.940 | 8.06 | 140 | 19.0 | • | |
| ICM 195 | 19.50 | 2.960 | 8.04 | 140 | 19.0 | • | |
| ICM 196 | 19.60 | 2.980 | 8.02 | 140 | 19.0 | • | |
| ICM 197 | 19.70 | 3.000 | 8.00 | 140 | 19.0 | • | |
| ICM 198 | 19.80 | 3.020 | 7.98 | 140 | 19.0 | • | |
| ICM 199 | 19.90 | 3.030 | 7.97 | 140 | 19.0 | • | |
| ICM 200 | 20.00 | 3.020 | 8.58 | 140 | 20.0 | • | |
| ICM 201 | 20.10 | 3.040 | 8.56 | 140 | 20.0 | • | |
| ICM 202 | 20.20 | 3.060 | 8.54 | 140 | 20.0 | • | |
| ICM 203 | 20.30 | 3.070 | 8.53 | 140 | 20.0 | • | |
| ICM 204 | 20.40 | 3.090 | 8.51 | 140 | 20.0 | • | |
| ICM 205 | 20.50 | 3.110 | 8.49 | 140 | 20.0 | • | |
| ICM 206 | 20.60 | 3.130 | 8.47 | 140 | 20.0 | • | |
| ICM 207 | 20.70 | 3.150 | 8.45 | 140 | 20.0 | • | |
| ICM 208 | 20.80 | 3.170 | 8.43 | 140 | 20.0 | • | |
| ICM 209 | 20.90 | 3.180 | 8.42 | 140 | 20.0 | • | |
| ICM 210 | 21.00 | 3.200 | 8.98 | 140 | 21.0 | • | |
| ICM 211 | 21.10 | 3.220 | 8.96 | 140 | 21.0 | • | |
| ICM 212 | 21.20 | 3.240 | 8.94 | 140 | 21.0 | • |
- На режущей кромке буровой головки имеется земля на главной режущей кромке
- Условия резания см. на стр. 68-76
(1) Код размера посадочного места
Режущие пластины, см. стр.: DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • MNC-5D (111) • MNC-7/8D (112) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-8D (17) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • DCNT (M8-M24) (168)
