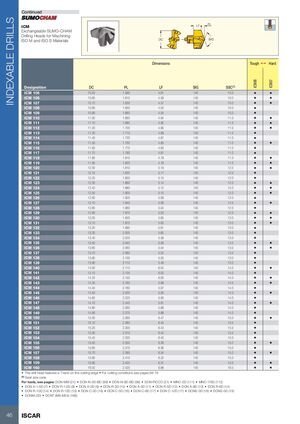

СМЕННЫЕ БУРОВЫЕ ГОЛОВКИ
Продолжение
ICM
Сменные буровые головки SUMO-CHAM для обработки материалов ISO M и ISO S
| Обозначение | DC | PL | LF | SIG | SSC(1) | IC908 | IC907 |
|---|---|---|---|---|---|---|---|
| ICM 105 | 10.50 | 1.590 | 4.61 | 140 | 10.0 | • | |
| ICM 106 | 10.60 | 1.610 | 4.59 | 140 | 10.0 | • | |
| ICM 107 | 10.70 | 1.630 | 4.57 | 140 | 10.0 | • | |
| ICM 108 | 10.80 | 1.650 | 4.55 | 140 | 10.0 | • | |
| ICM 109 | 10.90 | 1.660 | 4.54 | 140 | 10.0 | • | |
| ICM 110 | 11.00 | 1.660 | 4.94 | 140 | 11.0 | • | |
| ICM 111 | 11.10 | 1.680 | 4.92 | 140 | 11.0 | • | |
| ICM 112 | 11.20 | 1.700 | 4.90 | 140 | 11.0 | • | |
| ICM 113 | 11.30 | 1.710 | 4.89 | 140 | 11.0 | • | |
| ICM 114 | 11.40 | 1.730 | 4.87 | 140 | 11.0 | • | |
| ICM 115 | 11.50 | 1.750 | 4.85 | 140 | 11.0 | • | |
| ICM 116 | 11.60 | 1.770 | 4.83 | 140 | 11.0 | • | |
| ICM 117 | 11.70 | 1.790 | 4.81 | 140 | 11.0 | • | |
| ICM 118 | 11.80 | 1.810 | 4.79 | 140 | 11.0 | • | |
| ICM 119 | 11.90 | 1.820 | 4.78 | 140 | 11.0 | • | |
| ICM 120 | 12.00 | 1.810 | 5.19 | 140 | 12.0 | • | |
| ICM 121 | 12.10 | 1.830 | 5.17 | 140 | 12.0 | • | |
| ICM 122 | 12.20 | 1.850 | 5.15 | 140 | 12.0 | • | |
| ICM 123 | 12.30 | 1.860 | 5.14 | 140 | 12.0 | • | |
| ICM 124 | 12.40 | 1.880 | 5.12 | 140 | 12.0 | • | |
| ICM 125 | 12.50 | 1.900 | 5.10 | 140 | 12.0 | • | |
| ICM 126 | 12.60 | 1.920 | 5.08 | 140 | 12.0 | • | |
| ICM 127 | 12.70 | 1.940 | 5.06 | 140 | 12.0 | • | |
| ICM 128 | 12.80 | 1.960 | 5.04 | 140 | 12.0 | • | |
| ICM 129 | 12.90 | 1.970 | 5.03 | 140 | 12.0 | • | |
| ICM 130 | 13.00 | 1.950 | 5.65 | 140 | 13.0 | • | |
| ICM 131 | 13.10 | 1.970 | 5.63 | 140 | 13.0 | • | |
| ICM 132 | 13.20 | 1.990 | 5.61 | 140 | 13.0 | • | |
| ICM 133 | 13.30 | 2.000 | 5.60 | 140 | 13.0 | • | |
| ICM 134 | 13.40 | 2.020 | 5.58 | 140 | 13.0 | • | |
| ICM 135 | 13.50 | 2.040 | 5.56 | 140 | 13.0 | • | |
| ICM 136 | 13.60 | 2.060 | 5.54 | 140 | 13.0 | • | |
| ICM 137 | 13.70 | 2.080 | 5.52 | 140 | 13.0 | • | |
| ICM 138 | 13.80 | 2.100 | 5.50 | 140 | 13.0 | • | |
| ICM 139 | 13.90 | 2.110 | 5.49 | 140 | 13.0 | • | |
| ICM 140 | 14.00 | 2.110 | 6.04 | 140 | 14.0 | • | |
| ICM 141 | 14.10 | 2.130 | 6.02 | 140 | 14.0 | • | |
| ICM 142 | 14.20 | 2.150 | 6.00 | 140 | 14.0 | • | |
| ICM 143 | 14.30 | 2.160 | 5.99 | 140 | 14.0 | • | |
| ICM 144 | 14.40 | 2.180 | 5.97 | 140 | 14.0 | • | |
| ICM 145 | 14.50 | 2.200 | 5.95 | 140 | 14.0 | • | |
| ICM 146 | 14.60 | 2.220 | 5.93 | 140 | 14.0 | • | |
| ICM 147 | 14.70 | 2.240 | 5.91 | 140 | 14.0 | • | |
| ICM 148 | 14.80 | 2.260 | 5.89 | 140 | 14.0 | • | |
| ICM 149 | 14.90 | 2.270 | 5.88 | 140 | 14.0 | • | |
| ICM 150 | 15.00 | 2.260 | 6.47 | 140 | 15.0 | • | |
| ICM 151 | 15.10 | 2.280 | 6.45 | 140 | 15.0 | • | |
| ICM 152 | 15.20 | 2.300 | 6.43 | 140 | 15.0 | • | |
| ICM 153 | 15.30 | 2.310 | 6.42 | 140 | 15.0 | • | |
| ICM 154 | 15.40 | 2.330 | 6.40 | 140 | 15.0 | • | |
| ICM 155 | 15.50 | 2.350 | 6.38 | 140 | 15.0 | • | |
| ICM 156 | 15.60 | 2.370 | 6.36 | 140 | 15.0 | • | |
| ICM 157 | 15.70 | 2.390 | 6.34 | 140 | 15.0 | • | |
| ICM 158 | 15.80 | 2.410 | 6.32 | 140 | 15.0 | • | |
| ICM 159 | 15.90 | 2.420 | 6.31 | 140 | 15.0 | • | |
| ICM 160 | 16.00 | 2.420 | 6.88 | 140 | 16.0 | • |
- На режущей кромке буровой головки имеется земля на главной режущей кромке
- Условия резания см. на стр. 68-76
(1) Код размера посадочного места
Режущие пластины, см. стр.: DCN-MM (21) • DCN-N-5D-BD (99) • DCN-N-8D-BD (99) • DCN-PICCO (21) • MNC-5D (111) • MNC-7/8D (112) • DCN A-1.5D (7) • DCN R-1.5D (8) • DCN A-3D (9) • DCN R-3D (10) • DCN A-5D (11) • DCN R-5D (12) • DCN A-8D (13) • DCN R-8D (14) • DCN R-10D (14) • DCN R-12D (15) • DCN C-3D (16) • DCN C-5D (16) • DCN C-8D (17) • DCN C-12D (17) • DCNS-3D (18) • DCNS-5D (19) • DCNM (20) • DCNT (M8-M24) (168)
